Camera de reculéconomiqueécran plat LCD 7“ 3 fonctions

DVD vers la télévision du camping car et vers le monitor du tableau de bord pour enfants

Achat d un DVD portable avecécran 7“ marque LENCO prix (200 € ) /Petite camera noir et blanc 25 € /ou couleur 90 € magasinélectronique. Câbles, 4 conducteurs, et 2 conducteurs, inverseur 2 positions, fusible, inter pour raccorder la camera le lecteur le DVD.
Mettre la camera dans une boite plastique étanche avec fermeture transparente. Câble a passer 4 x 1mm² du tableau de bord petitécran au lecteur et au téléviseur sous le camping car ou dans les placards ainsi que le câble de la camera a l' inverseur et 2 x 1 mm² et de la caméra au feux de recul 1 conducteur pour l'alimenter en marche arrière.
Moi , j' ai groupé, le téléviseur, le lecteur , l'inverseur, l'inter arr êt marche.

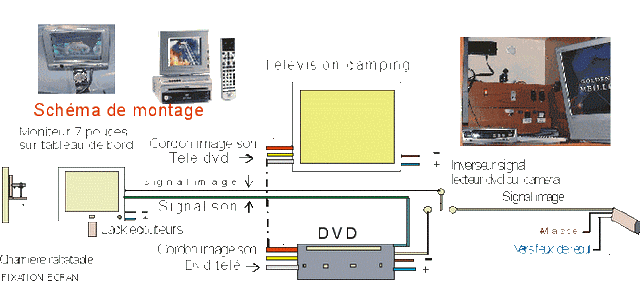

caméra de recul par christian
Gau christian mail site web
barre de séparation

ECONOMISEUR D ENERGIE PRATIQUE PAR TELERUPTEUR

Pour Alimentation, télé , lecteur, décodeur parabole, antenne , Car les appareils arretés par la télécommande consomment encore .
Facile a mettre en œuvre outils = perceuse pinces tournevis cutter , Filsélectriques 2.5 ou 4 mm² pour alimentation et 1 mm² pour le poussoir Télé rupteur bipolaire ≈'électricité bâtiment 12 ou 24 volts 16 ampères.
Poussoir marche arr êt a la t ête du lit pour ne pas se lever pouréteindre , La difficulté c'est de passer le câble pour placer le poussoir à la t ête du lit , Shunter les 2 contacts du télé rupteur pour ne pas avoir de chute de tension

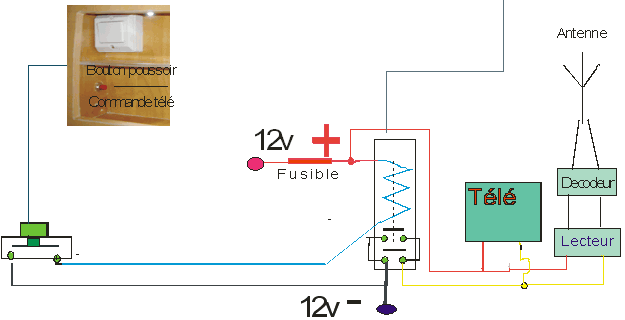

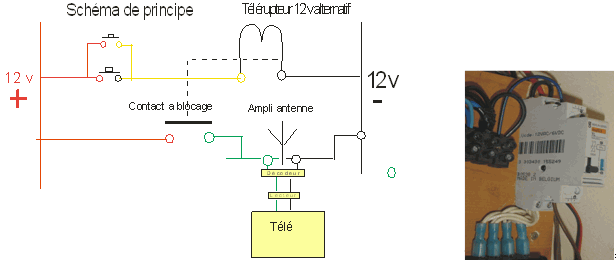

economiseur d'énérgie christian 1
télérupteur à droite
economiseur d'énérgie christian 2

L'on peut mettre un deuxième poussoir en parallèle à proximité du salon . Gau christian mail site web

barre de séparation

Un petit montage pouréconomiser l'énergie 16 Led .

Consommation minime .total consommation de 12 led 200 mA. 3 groupes de 4 led en série a fixér sur un u de 15 mm x8 mm tension entre 3 & 3.4 volts x4 =12 a 13.6

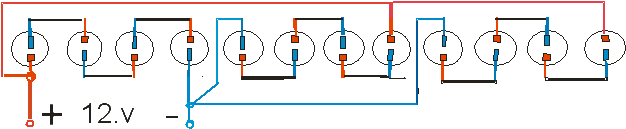

Percer le u de la dimension des led 5 mm et coller les led dans les trous souder les 4 led en série en respectant l anode (patte plus longue) + et la cathode (elle est plus grosse. voir schéma ci dessous) .
L'on peut aussi monter chaque led en série avec une résistance de 470 Ω et multiplier le nombre de led et resistances .
Outils : perceuse, tournevis, fer a souder, pinces, colle, scie, mèche de 5 mm
Un u plastique de 15x 8 mm 12 led, filélectrique 1 mm², soudure, collant double face (pour coller le u)

montage-leds-christian8.

montage-leds-christian1 montage-leds-christian2 montage-leds-christian3 montage-leds-christian4

Au del à de 5000 mcd, ne pas mettre la LED directement devant les yeux.
Petit défautéclaire très blanc l'on peut panacher avec des LED jaune
On peut aussi acheter des barrettes de 5 led pr êtes.

Gau christian mail site web

montage-leds-christian5 montage-leds-christian6 montage-leds-christian7

STORE ET PORTE VELO ELECTRIQUE ET PERCEUSE VISSEUSE 12 VOLTS POUR LE CAMPING CAR

Nous avons tous une vielle visseuse a 2 vitesses puissante dont la batterie est morte le système c'est de la brancher en 12 volts sur un allume cigare.

MATERIEL:

  • une visseuse sans batterie d'une tension entre 14 a 10 volts
  • 2 mètres fils souple 2 x1.5 mm².pour une visseuse de10 volts mettre du fil plus fin
  • 1 bout de téflon ou autre isolant de 40 mm x30 mm x 50 mm. Figl 1
  • 2 petites languettes de cuivre de 10 mm x40 mm. 3 vis a bois de 15 mm.
  • 1 Prise allume cigare malle et une femelle,
  • 2 bouts de rondin de 6 mm de diamètre tube alu de 12 mm
  1. Prendre le bout d'isolant fig. l l'ajuster a la dimension de la prise de la batterie de la perceuse fixer de chaque cote une languette en cuivre pour les 2 contacts percer et passer les 2 fils + - et les brancher a la prise allume cigare respecter la polarité surtout si la visseuse a un variateur (sinon ça ne marche pas)
  2. Façonner les tiges porte vélo et du store pour les entraîner et les brancher au mandrin

pour la tige du store j'ais pris un tube alu 12 mm avec 2 embouts en métal rivetés faire un embout comme celui de la manivelle et pour le porte vélo 1 bout de rondin de 6 mm plie en arrondi recouvert de tube plastique le bout meulé en hexagone

Il ne reste plus qu'a placer la prise femelle allume cigare dans un caisson a proximité du store et le caséchéant du porte vélo et de trouver une ligne 12 volts en 2.5²

branchement accu connectique perceuse et accessoires1 perceuse et accessoires2
barre1
barre2
barre3

barre4

Gau christian mail site web

barre de séparation

REMONTER LE RETROVISEUR GAUCHE POUR AVOIR UNE MEILEURE VUE

POUR LES CAMPING CAR LE VOYAGEURde <2002 /2006> ( ET PEUT ETRE CE GENRE DE RETRO SUR UNE AURE MARQUE )

Le rétro gène car il et trop bas (ceux qui en ont un comprendrons)

Voici la façon de le remonter de 8 à 10cm :

  1. Deviser le boulon qui le tient le pivot .Débrancher les filsélectriques du réglage de position du rétro et du chauffage a l'intérieur du rétro
  2. Scier le support A et B du rétro a l'endroit ou on croirait qu'il aété ajouté (suivre la rainure)
  3. Retourner le support A, le plus facile souder les deux supports (soudure aluminium) ou les faire souder.
  4. Sinon percer le support A et B et tarauder le support B coudé voir figure 2
  5. Limer un méplat sous les supports s pour placer la plaque de fixation percer et tarauder à 6 mm.
  6. Coller les deux supports à la scika visser le boulon de 8 et visser la plaquepour assembler le tout fig 2.
  7. Peindre rebrancher les fils et remonter le tout. Régler le rétro

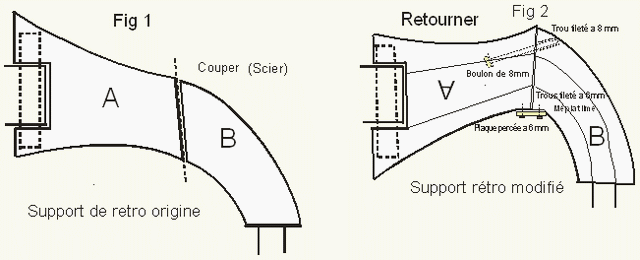

shéma de découpe du rétroviseur

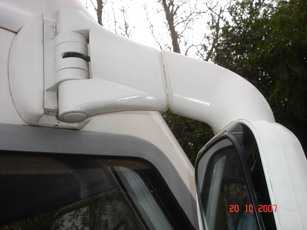

rétroviseur avant
AVANT

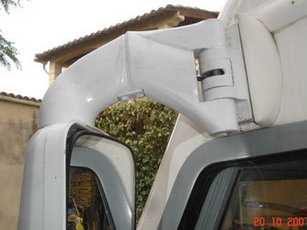

rétroviseur après
APRES
Ps: vu l'inclinaison de la coupe le rétro revient à la m ême inclinaison.
barre de séparation

Montage de leds,éclairage marche pied avec un interrupteur crépusculaire

Montage de 2 Leds a mi hauteur au dessus du marche pied (photo1) avec support inox de chez ampoule leds.fr,éclairage de la poignée ,et l'extérieur du cc, les 10 supports inox avec Leds = 7.50 € .

  • un contact de porte, un interrupteur crépusculaire, 12 volts de chez Conrad prix 16 € ,
  • un fusible,
  • 6 m de fil 2 conducteur .
après avoir percé l'emplacement des Leds inox ,raccorder avec soudure et gaine rétractable, boucher, isoler avec de la colle a chaud. Pour la poignée la démonter et la percer en biais a coté de la fixation ,pour l'éclairage extérieur passer le fils sortie interrupteur crépusculaire, ajouter ou lampes a Leds. Placer l'interrupteur crépusculaire derrière la grille du frigo, pour que la cellule soit active.

Fonctionnement :

Le contact de porte (fermée) coupe l'alimentation de l'interrupteur crépusculaire (pas de conso). Porte ouverte, le jour la cellule crépusculaire coupe les Leds. Porte ouverte, a la tombé de la nuit l'interrupteurs crépusculaire se charge d'allumer automatiquement les Leds , de m ême quand on ouvre la porte.

marchepied inter crépusculaire

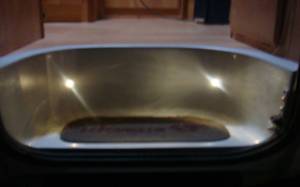

PHOTO 1

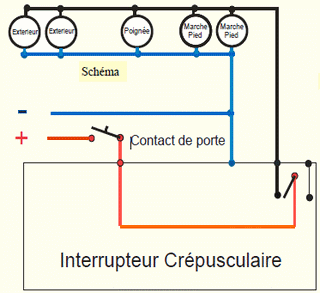

shémaélectrique de l'installation
marchepied inter crépusculaire 3
Interrupteur crépusculaire
marchepied inter crépusculaire 4

Leds

poignéeéquipée d'une led 1poignéeéquipée d'une led 2placement del'inter crépusculaire

poignée percée led intérieure , interrupteur crépusculaire derrière la grille du frigo

barre de séparation

Plein d'eau par l'intermédiaire d'un enrouleur

Matériels nécessaire :

  • 2 raccords universel femelle ,
  • 1 raccord a visser sur le réservoir ,
  • 1 enrouleur
Pour faire le plein : Ouvrir la soute, dérouler , brancher au robinet c'est tout Fixer le dérouleur dans la soute la plus accessible ,et la plus prés du réservoir . .
Percer le réservoir partie supérieure pour fixer le raccord , si l'on a pas accès a l'intérieur du réservoir le percer a la dimension de l'écrou fixer le raccord sur une chute de plastique de 10 x 10 mm la coller a la sika et visser avec des vis inox. .
Brancher le tuyau de la longueur voulue du raccord du réservoir ,jusqu'au centre du dérouleur avec les deux raccord automatiques, que pour que les deux raccords puissent tourner un dans l'autre. Impératif : obligation d'une prise d'air sur le réservoir, en général il y en a , sinon installer un autre raccord en haut du réservoir avec un bout de tuyau, qui sorte sous le CC .

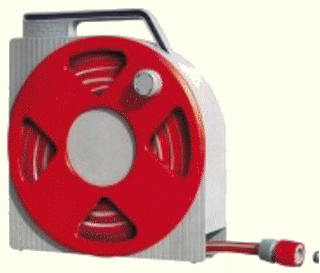

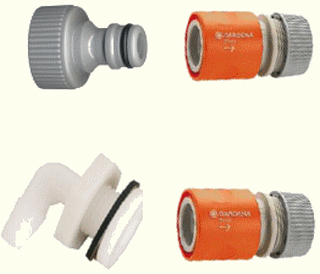

image de prise automatique pour tuyau eau image de l'enrouleur tuyau d'eau

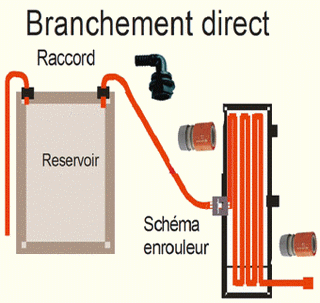

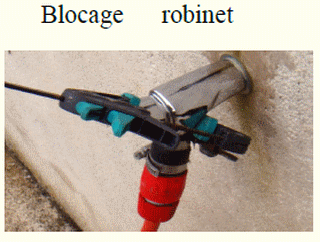

prise de l'eau sur un robinet avec serre joint pour le blocage shéma complet de l'installation
barre de séparation

CHAUFFE EAU AVEC DES PANNEAUX SOLAIRES POUR LA MAISON

J'ai choisi la solution des panneaux solaires car j'ai beaucoup de distance entre le toit et le chauffe eau, deuxétages. simple d'installation, rendement plus ou moins grand du premier rayon de soleil au dernier et pour l'hiver ,l'eau qui arrivera dans mon chauffe eau chauffé a l'électricité sera tiède.

Trois panneaux solaires de 250 W de 1.10 mètre x 1.25 mètre ,tension 24 Volts couplés en série = 75 volt. Achetés au Maroc (panneaux Allemand) Prix :900 € les trois panneaux, le chauffe eau 200 € bien isolé ,le câble alimentation du 25 carrés que j'avais , les raccords pour le chauffe eau, un fusible a gros supports 20 A . Mais en France le prix des panneaux n'est pas le m ême 1000 € l'unité .

J'ai placé en série avec mon chauffe eauélectrique de nuit 75 litres ,un deuxième chauffe eau 200 litre avec une résistance (stéatite) .j'ai modifié le haut des résistances ,je les aiéti-rées et torsadées ensembles, branchées a une tige filetée laiton de 5 mm pour traverser l'inté-rieur de l'isolant (terre réfractaire) ,on l'enfonce a l'intérieur ou l'on branche le moins . le plus ouétait branché les deux fils de l'arrivée, en série avec thermostat. s'il est a double contact shunter les deux ,un peu juste ,en puissance mais comme il ne coupe pratiquement jamais il sert de sécurité .

La difficulté c'est de trouver la bonne puissance de la résistance. Après essais voltmètre et ampèremètre plein soleil 65/70 Volts X 9 / 10 Ampères = environ 650 Watt x7/ 8 heures jour = 5000 Watt, a pleine charge, plus le reste du temps avec moins de tension . Je pense ,suite a la formule consacrée que la production d'eau chaude ,l'été est de 80/100 litre d'eau a 50 °/60 ° .j'ai de l'eau chaude, mi mai fin septembre .

Resistance = 7 Ω Peut être le rendement et moindre qu'avec le système de tubes mais plus simple, sans pompe ni tuyau, sans chauffe eau a serpentin. Il est vrais que l'été on n'a pas besoin de beaucoup d'eau chaude .je suis très satisfait de mon installation.

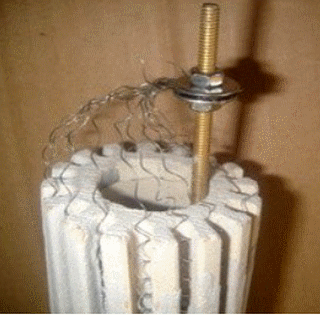

vue arriere de la stéatite de la résistance branchement des fils résistifs sur la stéatite

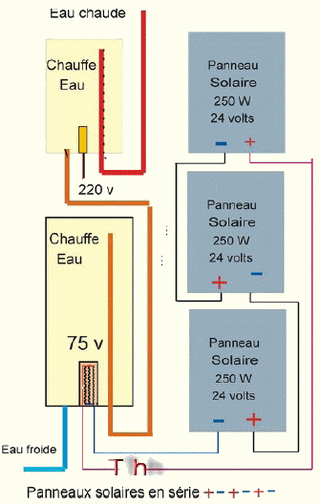

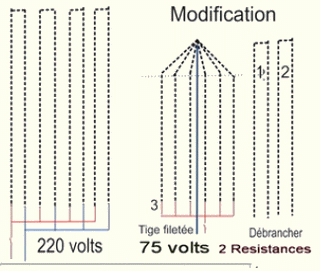

modification des résistances shéma de l'installation de chauffe eau solaire

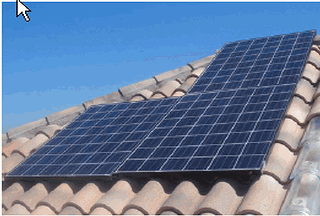

panneaux solaires posés sur le toit
barre de séparation
