Les astuces de jean michel suite 2 6 astuces suite -->




" Ne pas tout jeter ...ne pas gaspiller !!! "

images de bricolage de jean michel

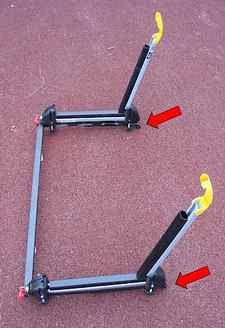

Photo 1: vue générale de l'ensemble posé au sol, on distingue aisèment les tampons en caoutchouc sut l'avant du chassis.

images de bricolage de jean michel

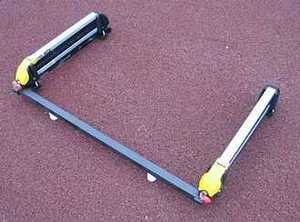

Photo 2: l'ensemble est en place...et tient tout seul !

images de bricolage de jean michel

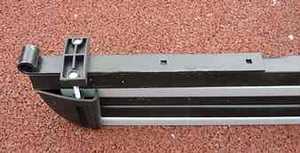

Photo 3:vue de dessous : détail sur la penture soudée au chassis et le boulonnage du porte-skis






COMPLEMENT AU PORTE-VELOS:
PORTE-SKIS DE SOUTE (26/09/2004)

Bricolage réalisé par :
Jean-michel ROSSA pour la soute d'un ADRIA 660SP . Cette réalisation aété effectuée pour 2 vélos. Il est possible de l'adapter à un nombre supérieur de skis en fonction des besoins et de la place disponible.

Principes :

  • Disposer d'un porte-skis à mettre en soute

  • Utilisation du reste du cadre de sommier.....
Matériaux et outillage nécessaires, coût:

Remarque préliminaire: Cette réalisation aété menée conjointement avec le sommier à lattes enroulable et le porte vélos. En effet les matériaux de base proviennent du m ême cadre de sommier à lattes de 90 cms de large. Les lattes ontété prises pour le sommier enroulable et le cadre métallique a été coupé pour servir aux deux bâtis.

Coût de réalisation :

  • cadre de sommier : néant (récupération)
  • 2 pentures : 5 €
  • 2 butoirs : 1 €
  • 2 porte-skis : 12 €
  • Visserie, boulonnerie : non chiffré
  • Total : 18 € (soit 117.00 Frs)
Outillage:

  • scie à métaux ( à main)
  • perceuse + forets adéquats au diamètre des trous voulus)
  • 2 clé de 13 (pour lesboulons +écrous)
  • mètre-ruban

Réalisation :

  • Avant toute chose, faire un montage " à blanc" dans la soute en plaçant les skis sur les support, afin de déterminer la longueur du cadre à couper.

  • Couper le cadre. On obtient une forme en U à angles droits ou arrondis en fonction du type de sommier.
  • Placer à blanc les supports de skis et les pentures. Effectuer les perçages nécessaires. Assembler par boulons (ou soudure dans le cas présent) les différentséléments.
  • Placer les butoirs sous le dessous de l'ensemble afin d'amortir les chocs et d'ajuster la hauteur des deux côtés du porte-skis.
Remarque :

Le porte-skis peut de mettre à la verticale en retournant le chassis sur les gonds. Les skis seront alors posés sur les "chants". Cet hiver je complèrais la page avec les skis en situation....

Au niveau de la finition, l'esnsemble aété peint à la bombe "noir mat"... L'ensemble devient plus sympa au regard....

Test :

Impeccable pour quatre paires. Le montage des gonds à demeure permet la fixation d'un porte-vélos bâti sur le m ême principe (voir cette réalisation).

Si cela était à refaire:


Pas de regret aprés un séjour au ski. Discret et efficace !....Mais il faut choisir : porte-ski ou porte-vélo ! en général c'est le climat qui commande !)

emoticon


" Faire simple et le plus souvent possible recycler..."

images de bricolage de jean michel

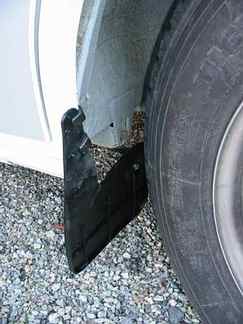

Photo 1: vue d'ensemble sur la bavette avant droite

images de bricolage de jean michel

Photo 2: vue d'ensemble sur la bavette arrière droite

images de bricolage de jean michel

Photo 3: vue de la bavette à partir du passage de roue

images de bricolage de jean michel

Photo 4: vue de dessous de la cornière vissée dans le plancher





BAVETTES DE PROTECTION ARRIERE
(dossier du 27/09/2004 )

Bricolage réalisé par :

Jean-michel ROSSA pour un ADRIA 660SP. Cette réalisation est aisément transposable à tout type de camping-car ou de véhicule de loisir.

Cahier des charges :

  • Protèger le dessous de caisse à l'avant et à l'arrière du véhicule.

  • Trouver à peu de frais...

Matériaux et outillage nécessaires, coût:

  • 1 paire de bavettes avant d'origine (15 € )
  • 1 feuille de caoutchouc strié (pour le 660SP
  • les dimensions sont : 45 x 120 cms) = 12 € dans une coopérative agricole.
  • 1 cornière en aluminium ( 30 x 30 x 100) (2,50 € )
  • vis , boulons +écrous de 10
  • coût total : 29,50 € (188 Frs)

Outillage:

  • cutter

  • mètre-ruban
  • perceuse
  • clés de 1O
  • tournevis

Réalisation :

  • Les bavettes avant sont d'origine chez FIAT, PEUGEOT ou CITROEN (ou accessoiriste auto) car la forme est particulière.

  • La pose de ces bavettes se fait suivant la notice qui est fournie.
  • Pour les bavettes arrière, prendre les mesures sur votre véhicule avant l'achat. La bavette doit occuper toute la largeur derrière la roue.
  • couper à la m ême largeur la cornière en aluminium.
  • percer la cornière de quatre trous pour les vis qui seront sous le plancher.
  • percer la cornière et la bavette de quatre trous de 10
  • boulonner (avec des rondelles larges) la bavette sur la cornière (voir schéma) et serrer.
  • fixer la cornière sous le plancher derrière la roue ( à environ une trentaine de centimètres).
  • Ajuster la largeur au cutter si besoin.
Test :

Astuce utilisée depuis 4 ans sur mes deux camping-cars. Facilement lavable, Permet de conserver un peu plus propre le dessous du véhicule et notamment les vérins de stationnement.

A laver régulièrement ou au minimum en fin de saison avec un jet ordinaire (ou haute pression pour les "pros").


Si cela était à refaire:

Sans commentaires ! Devient vite indispensable.

images de bricolage de jean michel image de jean michel

emoticon


" Faire simple et le plus souvent possible recycler..."

images de bricolage de jean michel

Photo 1: vue d'ensemble sur le porte tuyau, l'adaptateur et le tuyau dans son logement

images de bricolage de jean michel

Photo 2: la rallonge est en place...et tient toute seule !

images de bricolage de jean michel

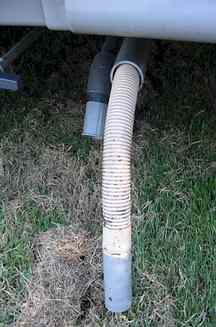

Photo 3: la rallonge sort facilement de son logement et est toujours pr ête !!




RALLONGE ET PORTE TUYAU DE VIDANGE
(dossier du 27/09/2004)

Bricolage réalisé par :

Jean-michel ROSSA pour un ADRIA 660SP. Cette réalisation est aisément transposable à tout type de camping-car ou de véhicule de loisir.

Cahier des charges :

  • Disposer d'une rallonge pour vidanger les eaux sales...proprement si la grille estéloignée.

  • En cas de casse, pouvoir en retrouver une trés rapidement...
Matériaux et outillage nécessaires, coût:

Tuyau annelé d'aspirateur (plus souple que les goulottes annelées électriques) disponible dans "...toutes les bonnes déchetteries..."
  • 1 tuyau en PVC du diamètre approprié (2,50 € )
  • 1 raccord en PVC "femelle-femelle" du m ême diamètre que les extrémités de la rallonge (0,70 € )
  • 2 goupilles "béta" (1 € )
  • coût total : 4,20 €

Réalisation :

  • Coller sur l'extrémité de votre vidange d'origine un manchon en PVC du diamètre de votre choix (voir autreséléments)
  • Coller sur les deux extrémités de votre rallonge des bouts de tuyaux en pvc qui s'enmanchent dans le manchon (ligne ci-dessus).
  • Acheter dans un magasin (grande surface de bricolage) un tuyau en PVC (longueur 2m ou plus)
  • introduire la rallonge dans le tuyau
  • percer de part en part les deux exrémités afin de pouvoir y introduire une goupille "béta" (voir photo 4)
  • fixer le tuyau rigide à l'aide de colliers solides sous le chassis (en latéral ou longitudinal, en fonction de la configuration du "dessous" de votre véhicule).
  • l'ensemble doit rester à l'air libre afin d' être ventilé et que l'eau puisse s'écouler le caséchéant (ne pas boucher)!
  • rincer de temps à autre pour garder l'ensemble propre.
Test :

Astuce utilisée depuis 4 ans. Facilement lavable, tient seul. Permet de vidanger "dans le trou" quand la grille de vidange est inaccessible malgré les multiples manoeuvres

A laver régulièrement ou au minimum en fin de saison avec un jet ordinaire (ou haute pression pour les "pros").

Si cela était à refaire:

Sans commentaires ! Devient vite indispensable.

images de bricolage de jean michelimage de jean michel

Photo 4: détails sur le principe de "verrouillage"



emoticon

images de bricolage de jean michel

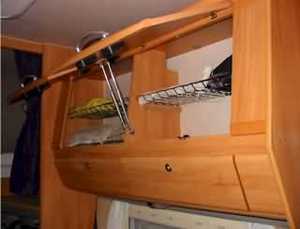

Photo 1 : vue d'ensemble d'un jeu d'étagères

images de bricolage de jean michel

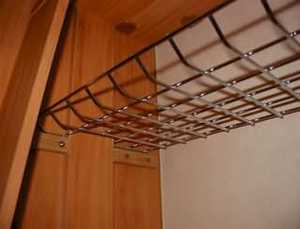

Photo 2 : vue de détail sur la fixation centrale ( 1 tasseau )

images de bricolage de jean michel

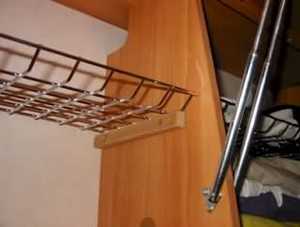

Photo 3 : vue de détail sur la fixation latérale ( 2 tasseaux de part et d'autre du renfort de meuble )

images de bricolage de jean michel

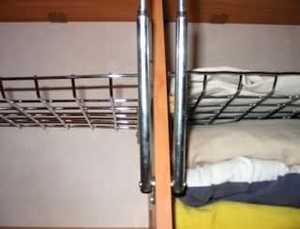

Photo 4 : vue de face du montant central : les tasseaux sont discrets !




ETAGERES EN "FIL" (dossier du 02/01/2005)

Bricolage réalisé par :
Jean-michel ROSSA pour un ADRIA 660SP.

Cette réalisation est aisément transposable à tout type de camping-car ou de véhicule de loisir.

Cahier des charges :

  • Pouvoir utiliser tout l'espace disponible dans les placards afin de ranger proprement le maximum de v êtements .
  • Pour les personnes de petite taille, pouvoir apercevoir ce qui se trouve sur l'étagère sans avoir à monter systématiquement sur le siège...
Matériaux et outillage nécessaires, coût:
  • Une (ou plusieurs) grille(s) en métal chromé avec rebord, disponible(s) en grande surface de bricolage (12 € ).
  • 1 tasseau 15x15 mm, longueur 2m (2,50 € )
  • 4 vis bichromatées parétagère
  • 1 paquet de cache vis en plastique marron (finition)
  • 1 scie à métaux ou une petite meuleuse d'angle ("disqueuse").
  • 1 lime à métaux
  • 1 tournevis cruciforme à main ouélectrique
  • 1 niveau
  • 1 crayon de "bois"
  • 1 mètre ruban
  • Coût total pour deuxétagères: 15 €

Réalisation :

  • Prendre les mesures dans les placards (largeur + longueur)
  • Estimer le nombre de placards à équiper de la sorte (estimation par paires)..
  • Acheter dans un magasin (grande surface de bricolage) une grille (ouétagère) en métal chromé ou peint (suivant disponibilité)
  • Couper la grille en deux (dans le cas de l'ADRIA 660SP, 1 grille suffit pouréquipe deux placards).
  • Nettoyer etébavurer les découpes (il ne faut pas rayer le décor intérieur des meubles).
  • Décider de la hauteur à laquelle seront placées lesétagères. Marquer à l'aide du crayon les repères.
  • Tracer à l'aide du niveau les repères horizontaux de fixation des tasseaux;
  • Fixer les tasseaux avec des vis courtes afin de ne pas traverser les cloisons latérales des meubles
  • Apposer sur les vis les caches en plastique marron (meilleure finition !!!).
  • Poser lesétagères, passer l'aspirateur pour enlever les traces....et laisser faire votreépouse !...
Test :

Astuce utilisée depuis 15 jours. Trés pratique, permet de voir "du bas" où sont rangés les v êtements.

Si cela était à refaire:

Sans commentaires ! Devient vite indispensable !

emoticon

images de bricolage de jean michel

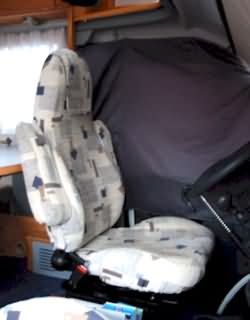

Photo 1 : vue d'ensemble du siège conducteur équipé

images de bricolage de jean michel

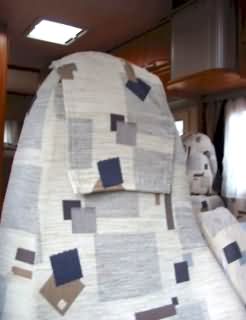

Photo 2 : Vue de détail sur une tétière
images de bricolage de jean michel

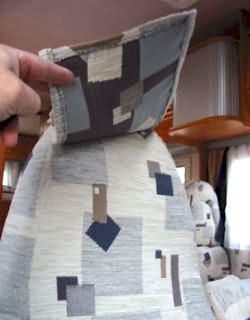

Photo 3 : Vue de détail sur la t êtière relevée






TETIERES DE SIEGES (dossier du 02/01/2005)

Bricolage réalisé par :
Jean-michel ROSSA pour un ADRIA 660SP.

Cette réalisation est aisément transposable à tout type de camping-car ou de véhicule de loisir.

Cahier des charges :

  • Pouvoir disposer d'une protection de la t ête de housse de siège
  • Réaliser de manière économique une protection "élégante" et discrète.

Matériaux et outillage nécessaires, coût:

  • Deux chutes de tissus assorties aux sièges (dans cette réalisation, le m ême tissu que les sièges)
  • 1 bande de ruban velcro ("scratch")
  • 1 paire de ciseaux de couture
  • 1 machine à coudre ou .... à la main
  • fil, aiguilles
  • 1 mètre de couturière (ou ruban....)
  • Coût total pour deux t êtières = patience et amour du travail bien fait !!!

Réalisation :

  • Prendre les mesures du projet (largeur + hauteur)
  • Effectuer les opérations de couture (ourlet et fixation des bandes de velcro).
  • Mettre en place....et apprécier !...

Test :

Astuce utilisée depuis 1 an. Etant "dégarni de l'arrière du crâne", cette astuce me permet de conserver propre le haut de la housse des sièges. On enlève la t êtière, on la lave et le tour est joué !!!.

Si cela était à refaire:

Sans commentaires ! Devient vite indispensable !

emoticon

images de bricolage de jean michel

Photo 1 : vue d'ensemble de la réalisation

image de jean michel

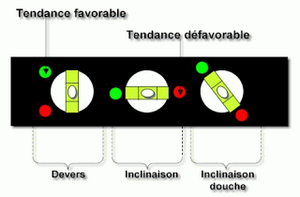

Photo 2 : Principe de fonctionnement

images de bricolage de jean michel

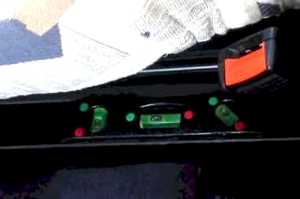

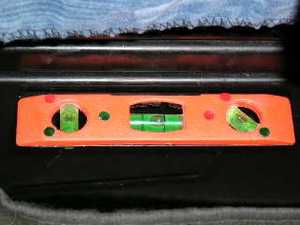

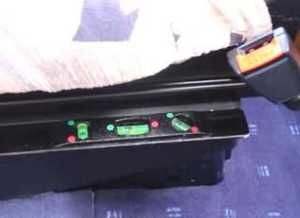

Photo 3 : Vue de détail du niveau en place

images de bricolage de jean michel

J'aiégalement installé ce niveau dans mon campingcar , très pratique les pastilles en couleur une idée excellente.




NIVEAU DE CABINE (dossier du 02/01/2005)

Bricolage réalisé par :
Jean-michel ROSSA pour un ADRIA 660SP.

Cette réalisation est aisément transposable à tout type de camping-car ou de véhicule de loisir, surtout s'il s'agit d'un porteur FIAT

Cahier des charges :

  • Pouvoir disposer d'un niveau utilisable en permanence afin de garer son véhicule à l'horizontale.
  • Il doit être visible par le conducteur et ... le passager, ne pas être encombrant, ne pas g êner la conduite, ne pas g êner le passage entre les deux sièges à l'arr êt et ne pas blesser le bas des jambes !
  • Prendre en compte l'inclinaison AV+AR, le devers latéral.. et la position de la bonde de douche pour faciliter l'écoulement !!!


Matériaux et outillage nécessaires, coût:

  • Une chute de cornière en PVC (passer à tout hasard dans un chantier ou l'on pose des fen êtres de rénovation ou bien achetez une cornière en PVC en 30 x 30 mm).
  • 1 niveau en plastiqe à tois bulles (foire au bricolage) prix = 2 €
  • colle "loctite" (1 € )
  • bombe peinture noir satiné(finition)
  • 1 scie à métaux ou une mini perceuse (DREMEL)
  • 1 lime à métaux ou une mini perceuse (DREMEL)
  • 1 tournevis cruciforme à main ouélectrique
  • 1 perforatrice pour classeurs scolaires
  • 1 crayon de "bois"
  • 1 mètre ruban
  • Coût total pour deuxétagères: 15 €

Réalisation :

  • Prendre les mesures de l'entre-axe des vis de fixation de la garniture en plastique du siège passager.
  • Découper la cornière en plastique aux dimensions voulues.
  • Démonter le niveau en plastique du commerce et récupérer: les trois bulles et le capot supérieur
  • Evider la cornière pour pouvoir fixer les bulles
  • Nettoyer etébavurer les découpes.
  • Arrondir et adoucir les angles de la cornière.
  • Percer les trous de fixation de la cornière
  • Peindre la cornière et le capot supérieur du niveau
  • Coller les bulles sur le capot supérieur (emplacements d'origine)
  • Coller le capot sur la cornière.
  • Coller les pastilles plastiques de couleur.
  • Trouver un endroit horizontal pour fixer le niveau.

Test :

Trés pratique, permet de se "poser" à la halte trés rapidement, est toujours disponible !

Si cela était à refaire:

Sans commentaires ! Devient vite indispensable !

Commentaires :

si vous avez un commentaire à formuler , , je le rajouterais sur la page

emoticon
emoticon

campingcar sympa , bricolage , loisirs créé le 31/01/2002 par rémy , revisité 2/04/18 , hébergé par celeonet statistiques awstats règles de confidentialité
