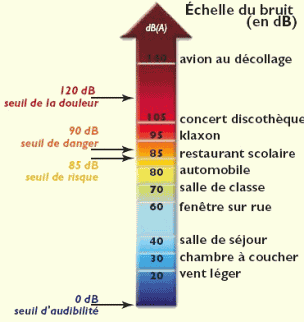

échelle du bruit et ( db A )


[Décibel (dB) décibel acoustique {dB(A)}]
Pour exprimer par des nombres simples l'ensemble des intensités de sons possibles, on utilise uneéchelle logarithmique : le décibel (dB). L'oreille humaine perçoit des sons de 0 dB (seuil d'audibilité) ? 100 dB (seuil de douleur).

L'échelle logarithmique est conçue de telle manière que, lorsqu'une source sonore est multipliée par 2, le niveau est augmenté de 3 dB.

Ainsi, par exemple, 2 conversations identiques et simultanées, dont le niveau sonore est de 50 dB, ne donneront pas 100 dB, mais 53 dB.

Il faudrait diviser par 10 le trafic automobile pour réduire de 10 dB le niveau sonore d'une rue, à condition que la vitesse des véhicules reste la m ême.

Systèmes de régulations :

Le régime du moteur détermine la fréquence du courant, et l'alternateur la qualité du courant.

On corrige ce dernier par le condensateur ou l' AVR .
Le condensateur (ou le transformateur utilisé pour les plus fortes puissances) assure un courant de bonne qualité.
Sa distorsion harmonique, représentant l'écart de la courbe produite par rapport à celle d'un courant parfait, est relativement forte, ce qui rend les groupesélectrogènes corrigés par condensateur difficilement compatibles avec les matériels à usage audio/vidéo ou informatique par exemple.
L' AVR est un système de régulationélectronique automatique de la tension en fonction de la charge appliquée au groupeélectrogène. La qualité de ce courant rendent ces groupesélectrogènes compatibles avec la plupart des appareils.

• La technologie INVERTER ( HONDA ):

Elle ne consiste plus à corriger, mais à retraiter complètement etélectroniquement les anciens principes fondamentaux de l'alternateur pour approcher le courant sinusoïdal parfait.
Ainsi, la fréquence du courant ne dépend plus de la vitesse moteur, mais d'une horlogeélectronique. La technologie INVERTER développée exclusivement par Honda, apporte, en plus d'un courant parfait, l'asservissement du régime moteur à la demande de courant.
Elle prédispose naturellement ces groupesélectrogènes à l'alimentation de tous les appareilsélectroniques et notamment ceuxéquipés de composants sensibles et demandant une régulation parfait

Un inconvénient , le prix .

• A condensateurs :

La méthode des condensateurs permet de fabriquer son courant sans raccordement au réseau, donc elle s'adresse a ceux qui souhaite avoir une certaine autonomieénergétique, des précautions anti-embalement seront a prendreégalement avec cette méthode.

Attention , si vous allez jusqu'au bout du réservoir d'essence il y a risque d'emballement du moteur , marc qui utilise ce genre de matériel en a fait les frais , gros coup de chauffe dans son campingcar et risque d'incendieévité par arr êt immédiat du moteur , le lendemain de l'incident , je suis allé dans son campingcar pourévaluer les dégats , ça sentait encore assez fort le brûlé , mais j'ai inspecté tous ses fils et je n'ai rien vu d'anormal , alors ne vouséloignez pas trop de votre groupe , et si il a une capacité de 5h , faites le tourner 3h et remettez du carburant ( groupe kenzo acheté au Maroc à un petit prix ) il faut direégalement que ce groupe fonctionne plusieurs heures par jour et ce tous les jours , ce n'est pas fait à mon avis pour un usage intensif de cet ordre , il a résolu le problème en achetant un groupe yamaha 1 kw qui fonctionne avec la technique inverter donc plus tributaire du régime moteur .

L à il n'y a pas de calage de vitesse par le réseau mais la production se feraégalement avec une fréquence de 50 Hz, celle ci est produite par la valeur des condensateurs, la valeur des condensateur influenceégalement la vitesse de rotation nécessaire pour produire du courant, la vitesse de rotation et la fréquence sont lié ( voir plus haut pour la vitesse ) .

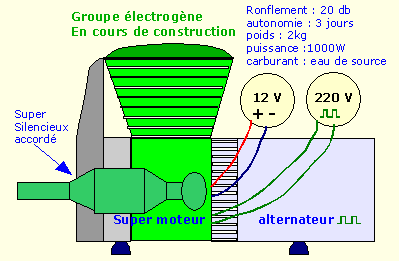

emoticon Le groupe ci-contre est un prototype en cours de réalisation , vous remarquerez le beau désign vert (écologique ) , et ses caractéristiques alléchantes .

La question se pose : quand sortira t'il ??

dernière minute .


le groupe expérimental ne pourra pas sortir , j'ai reçu de grosses pressions de groupes pétroliers pourétouffer l'affaire .

J'ai repris mes recherches sur le moteur à hydrogène sans catalyseur , les performances sont encore bien meilleures ,( j'absorbe de l'air pollué et je rejette de l'air pur ) , mais n 'ébruitons pas l'affaire . emoticon


emoticon

Le groupeélectrogène est utile aux campingcaristes , enéffet l'hiver ou par manque de soleil , le ou les panneaux solaires ne rechargent pas suffisamment la ou les batteries de la cellule .

Vous trouverez ci dessous , un petit récapitulatif de groupesélectrogènes de moins de 200 € actuellement en vente dans le commerce ( mais de qualités très correctes pour un usage modéré ) .

<-- ci-contre à gauche l'endroit prévu sur le groupe pour le relier à la terre

Attention n'utilisez que des groupes avec régulation inverter ou similaire

emoticon

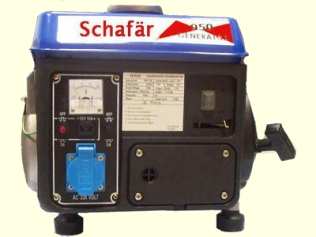

Marque : SCHAFÄR 950
Site vendeur : ebay ( achat de Michel )
Prix : 110 € (04/2005)
Niveau acoustique :73 db
Puissance max :850 VA
Puissance moy : 650 VA
Sortie 12V : 10 A
Moteur : 2 temps
Réservoir : 4 L
poids : 21 22 kg
Temps de fonctionnement moyen : 6 H
Avis : très satisfait


emoticon

Marque : Performance power GP 950
Site vendeur : Castorama ( achat de Rémy )
Prix : 199.2 € (2004)
Niveau acoustique :88 Lwa
Puissance max :900 VA
Puissance moy : 720 VA
Sortie 12V : 6,3 A
Moteur : 2 temps
Réservoir : 4 L
poids : 20,5 kg
Temps de fonctionnement moyen : 6 H
Avis : très satisfait


emoticon

Marque : SDMO V950
Site vendeur : leroy merlin
Prix : 129 € ( 04/2005)
Niveau acoustique :88 Lwa
Puissance max :900 VA
Puissance moy : 720 VA
Sortie 12V : 6,3 A
Moteur : 2 temps
Réservoir : 4,5 L
poids : 20,5 kg
Temps de fonctionnement moyen : 6 H
Avis :


emoticon

Marque : ITC POWER GG950DC
Site vendeur : narbonne accessoires
Prix : 199 € ( 04/2005)
Niveau acoustique :
Puissance max :
Puissance moy : 650 VA
Sortie 12V :
Moteur : 2 temps
Réservoir : 4,2 L
poids : 20,5 kg
Temps de fonctionnement moyen :
Avis :


emoticon

Marque : HONDA EX7
Site vendeur : narbonne accessoires
Prix : 949 € ( 04/2005)
Niveau acoustique : 83 db
Puissance max : 700 VA
Puissance moy : 600 VA
Sortie 12V : 6 A
Moteur : 4 temps
Réservoir : 2,3 L
poids : 12 kg
Temps de fonctionnement moyen : 5,5 H
Avis :


emoticon

Marque : YAMAHA EF 1000 IS
Site vendeur : leroy merlin
Prix : 806 € ( 05/2005)
Niveau acoustique : 83 db
Puissance max : 1000 VA
Puissance moy : 900 VA
Sortie 12V : 8,3 A
Moteur : 4 temps
Réservoir : 2,5 L
poids : 13 kg
Temps de fonctionnement moyen : 4 à 11,5 H
Avis : très satisfait ( marc )


emoticon

Marque : 2WIN
Site vendeur : ebay
Prix : 9h avant la fin de la vente 450 €
Niveau acoustique : 58/64 db à 7m
Puissance max : 2600 VA
Puissance moy : 2600 VA
Sortie 12V : 8,3 A
Moteur : 4 temps kuhlung
Réservoir : 5,7 L
poids : 26 kg
Temps de fonctionnement moyen : 5 H
Avis :


emoticon

Marque : Sinemaster ( groupe Inverter )
Site vendeur : Top accessoires
Prix : 499 € ( promo)
Niveau acoustique : 54/59 db à 7m
Puissance max : 10000 VA
Puissance moy : 1000 VA
Sortie 12V : 3,9 - 8,3 A
Moteur : 4 temps kuhlung
Réservoir : 2,7 L
poids : 14 kg
Temps de fonctionnement moyen : 4 à 8 H
Avis : existe en 1000w et 2000w


groupe blizzer

Marque : BL1000 ( groupe Pramac )
Site vendeur : Brico dépôt
Prix : 199 €
Niveau acoustique : 72 db à 7m
Puissance max : 1125 VA
Puissance moy :
Sortie 12V :
Moteur : 4 temps
Réservoir : 5 L
poids :
Temps de fonctionnement moyen : 10 H
Avis :


groupe power inverter

Marque : PERFORMANCE POWER 950W ( INVERTER )
Site vendeur : Castorama
Prix : 349 €
Niveau acoustique : db à 7m
Puissance max : 950 VA
Puissance moy :
Sortie 12V :
Moteur : 4 temps
Réservoir : 2.7 L
poids : 14kg
Temps de fonctionnement moyen : 5 H
Avis :


groupeélectrogéne sedao

Marque : sedao
Site vendeur : sedao
Prix : 150 € ( 06/2008)
Niveau acoustique : 90 db à 7m
Puissance max : 800 VA
Puissance moy :
Sortie 12V :
Moteur : 4 temps
Réservoir : 4 L
poids : 21kg
Temps de fonctionnement moyen : > 6 H
Avis :


Pour infos

2 oscillogrammes d'un groupeélectrogène de bas prix :

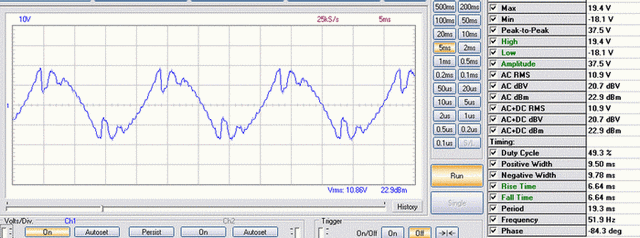

oscillogramme di signal de sortie d'un groupeélectrogène  à vide

ci-dessus groupeélectrogène à vide .

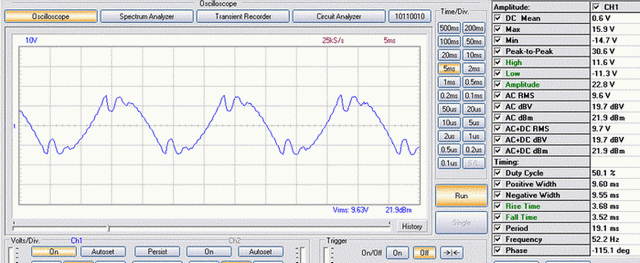

oscillogramme di signal de sortie d'un groupeélectrogène en charge

ci-dessus groupeélectrogène en charge sous 39W.

On remarque que la fréquence n'est pas stable , le signal qu'on peut considéré aussi comme un pseudo sinus la tension de sortie 230v fluctuant environ après reglage du ralenti , ce genre de groupe peut dépanner , à la condition d' être présent , car s'il s'emballe , c'est arrivé à deux colisiers la tension monte allégrement à 750v alors l à bonjour les dégats.......

Si vous êtes accroc du groupe choississez un inverter le prix est plusélevé , mais c'est le seul risque que vous prenez....


Pour info , groupeélectrogène yamaha 1000

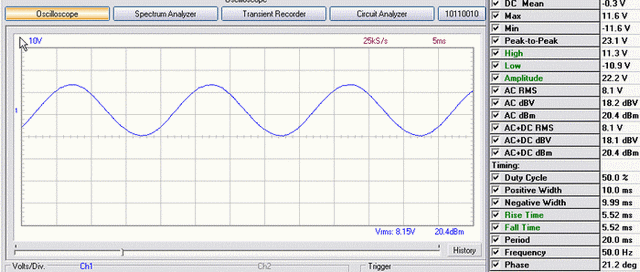

oscillogramme d signal du groupeélectrogéne yamaha1000

oscillogramme en charge 39w

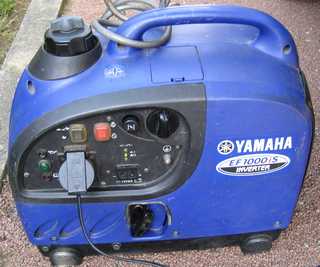

photo du groupeélectrogéne yamaha1000

groupe en test

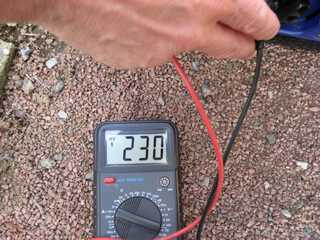

mesure de la tension de sortie

tension de sortie

la tension du groupe yamaha 1000 est très stable à 230V la fréquence 50 herz , et une belle sinusoïde de sortie , rien à redire , c'est parfait , de plus pas très lourd et silencieux .


emoticon

emoticon

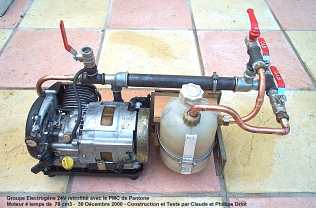

Groupe expérimental , fonctionnant avec 75% eau et 25% de super

Très belle réalisation de Claude et Philippe Driot voir le site

emoticon

Insonorisation du groupe Genix 1100w inverter par 11/2010

il est possible d'adapter sa puissance en fonction de la demande le système , je ne l'ai pas inventé mais perfectionné bien sur c'est en rencontrant des camping caristes que j'ai vu et en discutant et appris que j'ai pu faire ce système
l'extérieur 3cm de jeu , la sortie du tube d'échappement est dégagée (la mousse est en retrait de 10cm afin que la chaleur ne fond pas la mousse) le tube cuivre brasé sur le pot passe a travers la boite et ne touche pas la boite ,
a sa sortie de 5 litres sur le dessus de ce bidon sur lequel on fait un trou on y met un tube souple pour m ême et cher a l'achat et aussi en réparation, donc comme dit plus haut je me suis mis au travail ,
j'ai acheté ce groupe posé sur une dalle en ciment pour travailler proprement ,j'ai tracé de vide et 5cm pour la mousse les planches sont ordinaires pour la hauteur j'ai mis 10 cm plus haut pour qu'il y est plus d'air , bien sur les dimensions de la boite dépendent des dimensions du groupe .
Le démarrage du groupe se fait en dehors de la boite , puis on le met dans la boite,on emboite groupe acquis depuis 6 mois a leroy merlin pour 175 euros réglage par molette jusqu à 1100 watts ce groupe est inverter , il est amélioré pour fonctionner a l'extérieur , la boite qui l'entoure est insonorisée par de la mousse de 5cm et sur le fond de la boite une plaque de 5m/m d'épaisseur anti vibration est posée autour du groupe
dans la boite il y a est emboité un tube de diamettre au dessus en forme de S qui a sa base sera fendu sur 10 cm de haut et cette partie sera plongé dans l'eau a l'interieur d'un bidon de préférence en ferévacuer les gaz ,

Pourquoi faire ce système et bien j'ai vu des groupes insonorisés qui faisait du bruit quand m ême et cher a l'achat et aussi en réparation, donc comme dit plus haut je me suis mis au travail , et j'ai fait cette réalisation , qui atténue très fortement le bruit du groupe .

Vidéo de l'installation ici

insonorisation groupeélectrogène 1

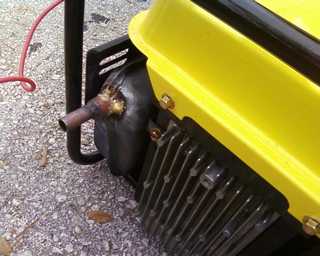

braser un tube cuivre sur le pot s'origine

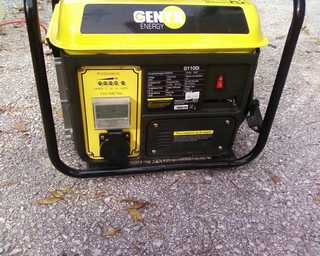

insonorisation groupeélectrogène 2
voltage et période sur le voyant en façade

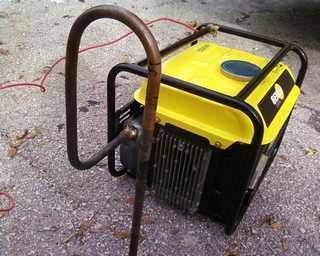

insonorisation groupeélectrogène 3
tube emmanché
insonorisation groupeélectrogène 4

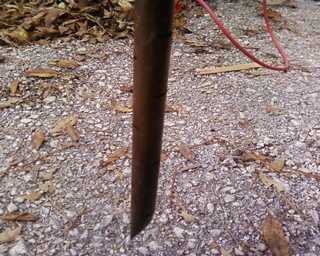

fendu sur 10cm de haut par des coups de scie a métaux espacés de 2cm de chaque côté du tube bidon préférence en fer passage
insonorisation groupeélectrogène 5

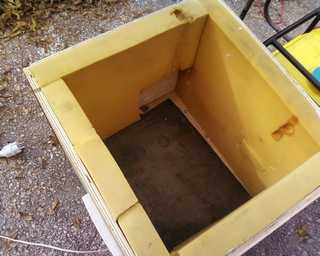

passage tubeéchappement mousse dégagée en bas à droite
insonorisation groupeélectrogène 6

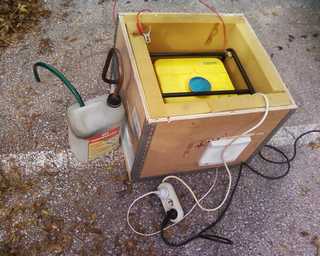

bidon préférence en fer le tube plastique est plaçé hors de l'eau
insonorisation groupeélectrogène 7

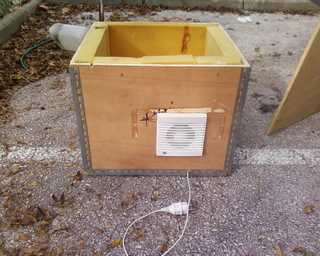

aérateur 220 volts

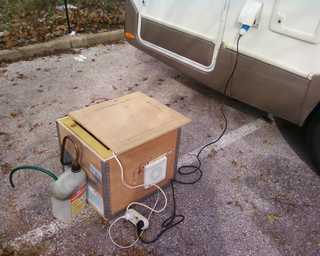

insonorisation groupeélectrogène 8
couvercle ouvert suivant température extérieure
insonorisation groupeélectrogène 9
groupe en action

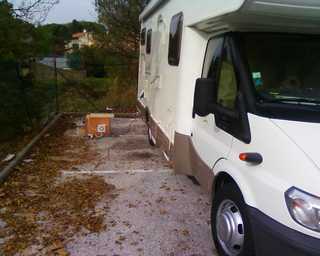

insonorisation groupeélectrogène 10

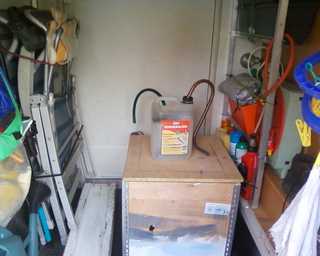

caisson dans la soute

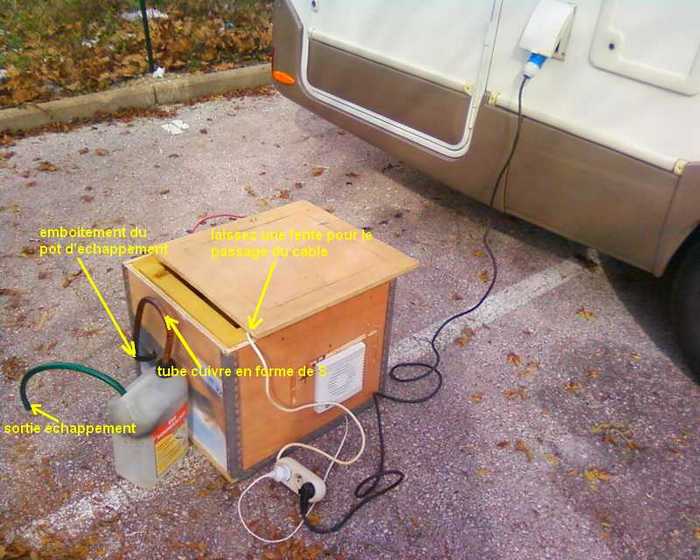

insonorisation groupeélectrogène 11

emoticon

silencieux de pierre

L'avis de Michel

Attention à la pratique du groupeélectrogène : il y a toujours des mauvais coucheurs qui viennent vous dire que c'est pas malin de faire tourner son groupe , par contre il ne vous diras rien si vous faites tourner votre moteur de camping-car pour recharger les batteries de cellule, qui est pour moi plus bruyant et plus de pollution que mon groupeélectrogène , serais-ce de la jalousies de ces personnes ? , il ne s'est pas pris à moi , comme mon voisin avais mis le sien en route et qu'il avais brancher deux camping-cars donc ce groupeélectrogène bien plus puissant que le mien et plus bruyant en dB , alors attention lorsque vous achèterez votre groupeélectrogène qu'il ne soit pas trop bruyant pas plus de 88 dB et voir moins le mien est à 73 dB les 15 dB fond toute la différence , je vous assure que mon petit groupeélectrogène SCHAFÄR 950 à satisfait pas mal de personnes qui l'on trouvé petit , pratique et peu bruyant à comparer àcertain !

Michel

Mon avis

C'est vrai qu'utiliser son groupe lorsqu'il y a des campingcars proches de vous c'est un peu désagréable , pour ma part je l'utilise en dernier recours et dans la journée ( jai vu des groupes tourner une partie de la nuit , je n'ai vu personne se plaindre , mais l à , c'est quand m ême du sans g êne caractérisé )

J'ai acheté le GP 950 à castorama le niveau sonore est de 88 db constructeur , disons qu'il est correct , comme la plupart des groupes que j'ai pu voir tourner et d'une consommation raisonnable son poids de 20kg le situe dans la moyenne , naturellement le haut de gamme honda yamaha avec 12 kg sont à un niveau supérieur , mais d'un prixélevé , et pour l'usage que nous en faisons ce n'est pas toujours justifié .

Rémy

L'avis de Marc

.j'ai un groupe KENZO de 650w que j'ai acheté au Maroc à agadir pour 140 € , j'en suis satisfait , mais il est un peu bruyant 94 db , c'est vrai que cela ne sert à rien d'y mettre un prixélevé , mais pour un usage très modéré , pour un usage intensifs j'ai maintenant un yamaha 1 kw .

Marc

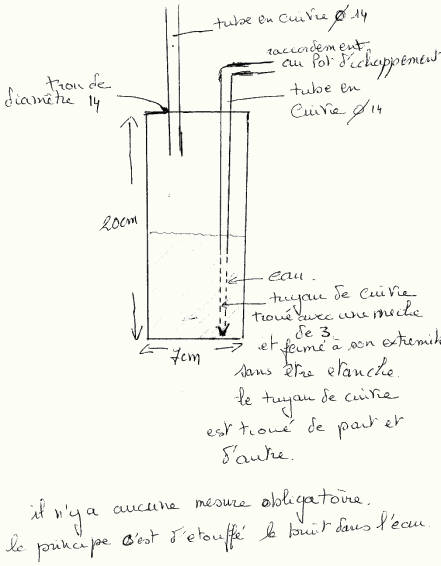

le silencieux de pierre ( 12/2008) ci contre.......
