Suite de vos astuces





Le travail du Polyglass par Michel28

Ayant terminé ma carrière dans l'usinage des plastiques, je vous fait part d'une petite expérience réussie sur mon C.C. et qui je pense vous sera fort utile C'est une matière plastique qui à la propriété de ne pas se casser, très léger et solide avec une mise en oeuvre très facile , se chauffe tout simplement ça se trouve chez tous les BazarLand et Merlin l'enchanteur en plaque de 2 3 ou 4 mm d'épaisseur pour les plus courantes découpée en plaque de 0.5*0.5 à plus

travail du polyglass 1 travail du polyglass 2

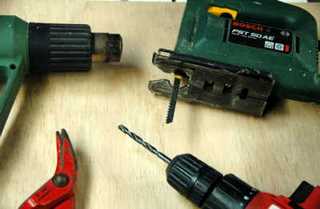

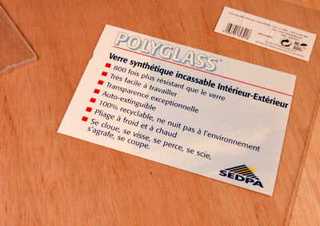

Le produit Le matériel nécessaire pour le travailler
travail du polyglass 3 travail du polyglass 4

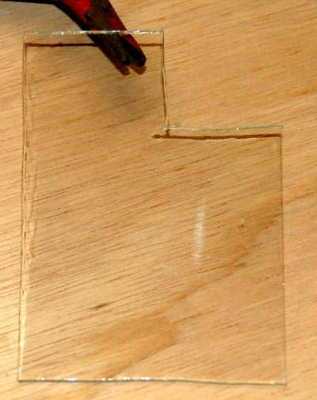

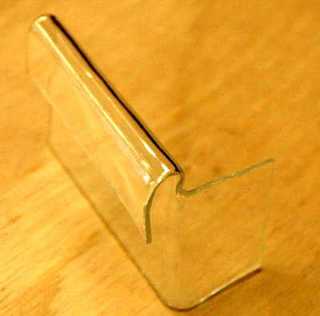

  Un exemple de pliage vite fait sans précision pour info, On découpe, on chauffe on plie
travail du polyglass 5 travail du polyglass 6

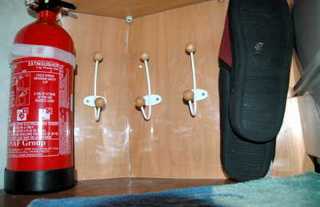

Dans la salle de bains sous l'évier
j'ai posé un extincteur et des patères pour mettre mes chaussons

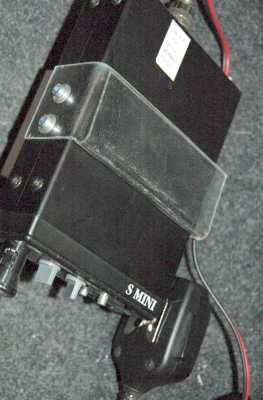

Réalisation d'un support de CB démontable ne voulant pas mettre de vis sur la paroi du CC
j'ai fait un cadre en polyglass ou sont posés les patères et le support extincteur
Le tout ne tiens que par le patin caoutchouc visible en haut, et ça ne bouge pas

Donc vous pouvez faire des installations démontables sans traces de démontages futurs qui sont exemptes d'infiltrations

Si vous avez des aménagements intérieurs dans la soute etc...
vous pouvez vous inspirer de cette base initiatique

Existe aussi en fumé A savoir le Polycarbone ou PC permet des applications variées, ludiques, pratiques et sécuritaires (ne casse pas même à la masse)

Pour ceux qui maitrisent et ont des outils appropriés on peut faire des survitrages de sécurité, des cloisons internes de sécurité sans pour autant augmenter la CU

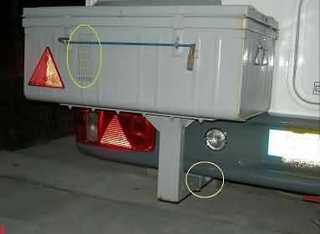

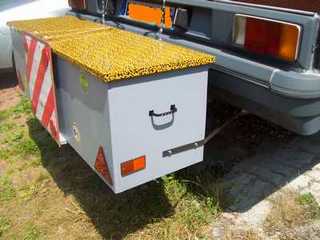

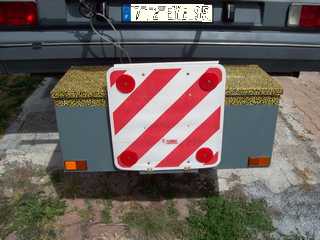

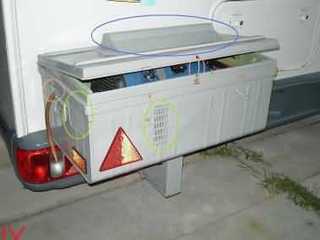

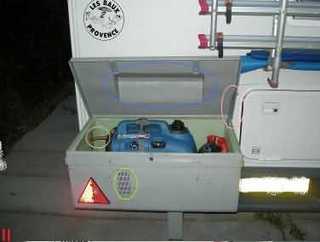

Caisson pour mon groupe électrogène ( 07/2008 par formidable )
caisson groupe électrogène
Fabrication du support femelle sous le chassis, à la demande selon le véhicule. "Pour les amateur de bricolages faites attention au niveau des soudures et fixations car cela peut être très dangereux si mal conçu!" Mise en place de boulons de blocages pour la partie Mâle.
caisson groupe électrogène 2
Découpage du couvercle pour la poignée du groupe, et mis en place d'une tige pour maintenir le couvercle. Ainsi que plusieurs grilles d'aérations.
caisson groupe électrogène 3
Découpe pour le tuyau d'échappement en cuivre.

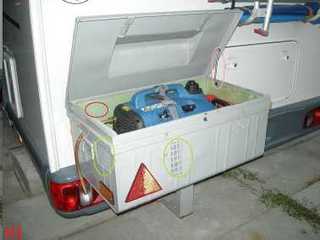

caisson groupe électrogène 4
Petie tige pour maintenir le couvercle dans cette position et pose de plaques isolantes anti-feux (vert) afin d'insonoriser le plus possible. Et enfin pose de catadiopre rouge et orange pour la sécurité.

PROTEGEZ VOS ARRIERES ! ! ! ( par daniel 08/2008)


Etre vu de l'arrière est très important pour sa propre sécurité et celle des autres , Grâce au bandeau de rappel de signalisation haut la sécurité arrière de votre camping car ou de votre caravane, sera considérablement améliorée et préviendra efficacement les véhicules suiveurs. Evitant les encastrement par l'arrière lors des manoeuvres ( Changement de direction...)
Réduisant considérablement les conséquences que cela implique (immobilisation, vacances compromises, tracas administratifs).
En effet, lors de circulation dense, candirions atmosphériques difficiles, (brouillard, forte pluie) ou tractage de remorque la signalisation arrière de votre camping-car ou de votre caravane est difficilement visible par les véhicules qui vous suive car: Placée trop bas ET SOUVENT INVISIBLE.
Comprenant veilleuses et clignotants, et insertion possible du 3eme feu stop. Ce produit ne dépare pas votre véhicule et lui confère une valeur ajoutée .
Fabriqué en profilé 1/2 rond aluminium laqué blanc. prècablé, il est équipé de clignotants classiques à lampes et de veilleuses à LED homologués pour l'automobile.
Très facile à poser , ou à faire poser par un atelier spécialisé.. tél : 06 15 33 56 91

protect-arriere1 protect-arriere2

Verrou de porte cellule par pierre 10/2009


La réalisation ci-après concerne la fermeture de porte cellule d'un Pilote Aventura P-670.

Elle permet de verrouiller ou déverrouiller rapidement la porte depuis l'intérieur tout en conservant le verrouillage de base par la serrure d'origine.

De plus le système permet l'entrebâillement, également verrouillé, pour s'affranchir des effets d'ouverture et de fermeture du vent.

Quelques photos parleront beaucoup plus que de longs discours…

verrou 1 verrou 2 verrou 3

De droite à gauche :

Le verrou seul, l'ensemble monté (on remarquera la calle d'épaisseur 7mm vissée par vis et écrous sur la partie fixe de la serrure) et le système d'entrebâillement au moyen d'une chaîne. La chaîne est constituée de 19 maillons réalisés avec du fil de diamètre 3,5mm. Les maillons font 27mm de long sur 1' mm de large en cotes extérieures.

vis de fixationsRéalisation

Une plaque de métal carrée d'épaisseur 2mm, de 83 x 83 sur laquelle on brase un tube de diamètre extérieur 12 sur lequel on aura préalablement effectué les découpes classiques pour le fonctionnement du verrou. Le verrou lui-même est constitué d'un axe de diamètre 9,7mm équipé d'un petit levier de commande vissé.

Pour l'esthétique on pourra couper en biais la plaque de base. Puis perçage de 4 trous de diamètre 5,5 (entr'axes 41 en horizontal et 66 en vertical). Enfin montage au moyen de 4 entretoises.

Remarque :

Pour conserver le verrouillage de la fermeture classique il est nécessaire d'évider les cotés de la commande correspondante pour qu'elle passe entre les entretoises qui seront introduite sur les vis du haut. On aperçoit cesévidements sur la photo du centre (flèche).

Les entretoises sont en laiton. Diamètre extérieur 9, perçage à 5,5, longueur 25,5 pour celles du haut et 9 pour celles du bas.

Les vis de fixation d'origine sont remplacées par 4 vis identiques de diamètre 5,5 et longueur 80mm.

ligne de séparation

Crochet anti-intrusion ( par poy 68 12/2008 )

crochet anti intrusion 3
découpez l'habillage plastique pour souder l'attache du crochet sur l'embase du siège. On peut prendre du tube carré et le fixer au siège par une vis (la clé passe par le trou du crochet) cela évite de souder

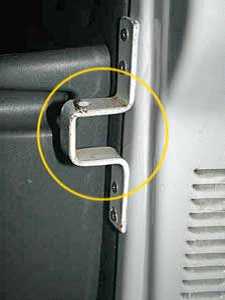

crochet anti intrusion 2
le fer plat est mis en forme , percé pour recevoir le crochet , et riveté sur le montant de la porte.

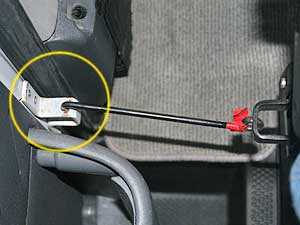

crochet anti intrusion 1

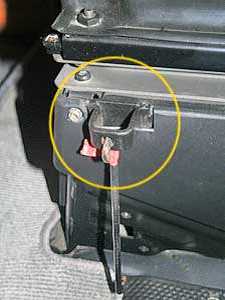

A droite l'embase du siège sur lequel est soudé l'attache du crochet.
A gauche, la patte rivetée sur la porte au niveau du vide poche.
L'ensemble n'est pas visible de l'extérieur.
Pour ma part cela a été facile car je travaille dans une entreprise de mécanique avec usinage des métaux, mais je l'ai fait à mon domicile.
Nul besoin d'être un pro pour arriver au même résultat, néanmoins il faut disposer de quelques éléments essentiels, tel que marteau, scie, perceuse électrique, étau, et pas mal de débrouillardise et d'imagination.
Pour le crochet on prend du rond de 5ou 6 mm en acier (le 5 se tord plus facilement), on le bloque dans un étau costaud avec un fer rond de 15 +/-, et on contourne ce fer avec le rond de 5 (comme la queue du petit cochon), 1tour.
Pour les pattes prendre un fer en u de 1 ou 2 mm d'épaisseur maxi, largeur15à 20 mm. Le pliage se fait dans l'étau avec une cale en métal selon la largeur désirée, puis plier les bouts a plat (une simple cornière épaisseur 3/4 peut aussi faire l'affaire).
Pour la patte de fixation du crochet, on peut prendre du tube carré et le fixer au siège par une vis (la clé passe par le trou du crochet). Cela évite de souder.
Trouver les emplacements de fixation des deux parties (selon la place et la disposition porte /siège)
La longueur du crochet se fait en dernier. Attention au niveau d'accrochage crochet /patte les éléments pliés sont fixés avec des rivets.

Ce système est efficace, il a fait ses preuves. Les voleurs ont cassé la serrure mais n'ont pas pu ouvrir la porte, ils sont donc entrés par une fenêtre, et pour partir ils ont essayé de le faire par la porte mais n'ont pas trouvé l'astuce, donc ils ont dû repartir par la fenêtre.

Rien n'est standard, tout est bricole.

Poy 68

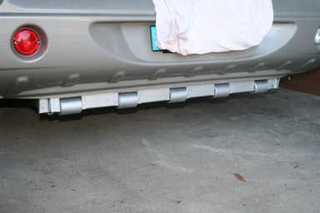

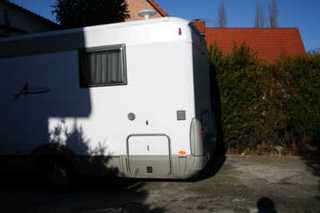

protection porte a faux  ( par poy 68 01/2009 )

Les roulettes ne dépassent le niveau bas du châssis que de 10mm
Le système est fixé par deux vis M10 de chaque coté
L’ensemble est constitué d’un tube 50/100 fin dans lequel j’ai fixé des roulettes explications et plan en pdf

Poy 68

protection porte à faux 1
par l'image
protection porte à faux 2
par l'image
protection porte à faux 3
marche pour vidange par ex
protection porte à faux 4
on voit bien le bas de caisse qui touche par la protection

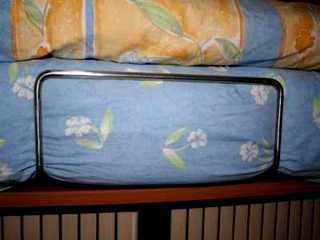

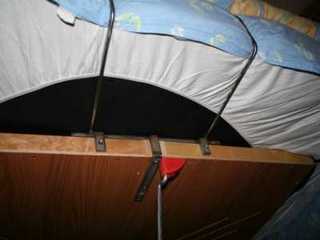

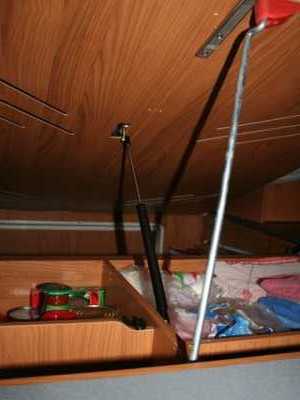

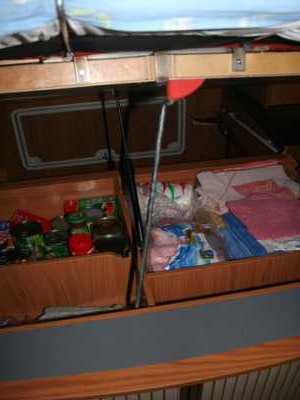

Lever du lit central  par ( poy 68 13/07/2009 )

J’ai fais une amélioration pour lever le lit central de mon cc afin de mieux accéder aux affaires rangées dessous

  • Accès plus facile par le dessus que par le coté , Mais souvent le lit est très lourd à lever sans aucune sécurité (du moins c’est ce que j’ai remarqué sur le mien)

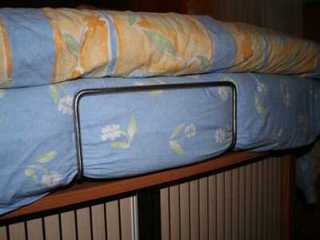

  • Mise en place d’une poignée large et solide
  • Mise en place d’un vérin de porte arr. d’une voiture pour aider a lever

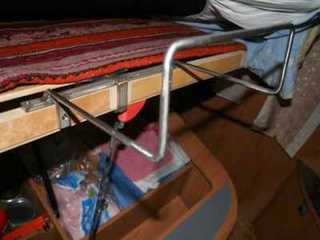

  • Mise en place d’un support de sécurité avec rangement par clips

Cela permet aussi de maintenir le matelas en place car lors des déplacements il avait tendance à avancer .

aménagement au lever du lit central 1 aménagement au lever du lit central 2
aménagement au lever du lit central 3 aménagement au lever du lit central 5
aménagement au lever du lit central 4 aménagement au lever du lit central 6
ligne de séparation
Protection pour le lit escamotable du Bürstner I-542 par 2 verrous par daniel 03/2010
Ces deux verrous sont mis pour éviter l'arrachement de la patte de fixation sur le plafond lors de passage sur un dos d'âne par exemple .

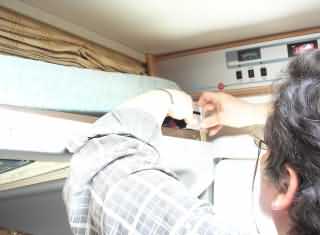

bricolage pose 2 verrous 1
Pose de deux verrous pour maintenir le lit en place en position haute

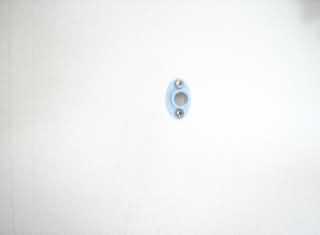

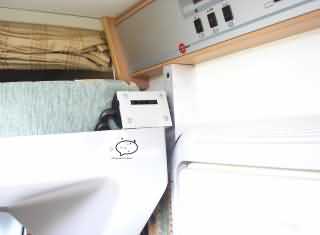

bricolage pose 2 verrous 2
Fixation du point de reéception du verrou côté gauche fixé directement sur la cloison.
bricolage pose 2 verrous 3
support à installer dans le prolongement du montant de la porte pour réduire l'écart entre la cloison et le bord du lit (5cm) Verrou en matière compsite de chez Leroi Merlin côté droit

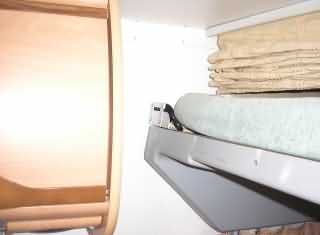

bricolage pose 2 verrous 4
Verrou en matière composite de chez Leroi Merlin côté gauche

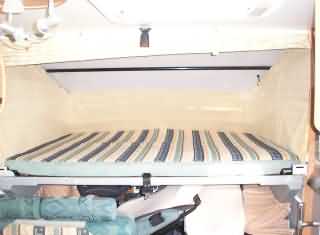

bricolage pose 2 verrous 5
Ne pas oublier de remettre le bandeau de garniture
ligne de séparation

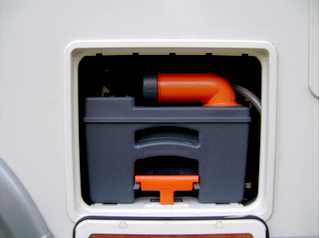

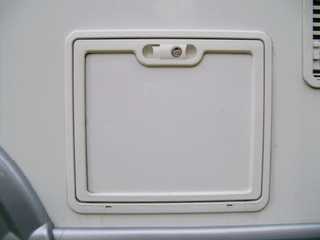

Témoin lumineux de cassette wc manquante ( par jean pierre )

Qui n'a jamais craint que les WC soient utilisés alors que la cassette est retirée pour faire la vidange (surtout si on s'attarde un peu pour discuter...)

Pour cela, il suffit de mettre un microswitch sur le coté de la cassette et de le brancher en parallèle sur l'interrupteur magnétique commandant le voyant de niveau eau

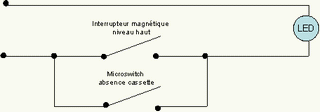

Schéma de principe:

témoinn de cassette manquante 3

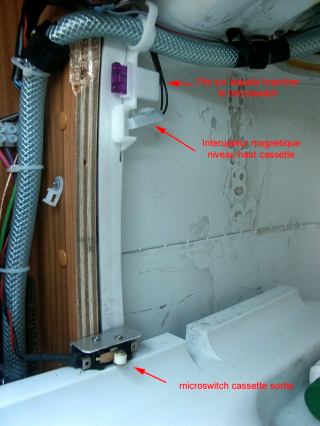

Réalisation:

les fils du microswich sont branchés sur les deux fils arrivant sur l'interrupteur magnétique

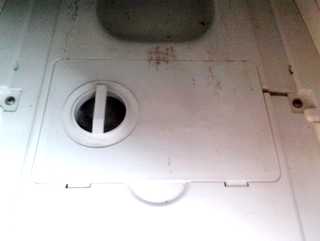

témoinn de cassette manquante 2

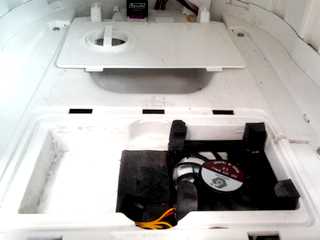

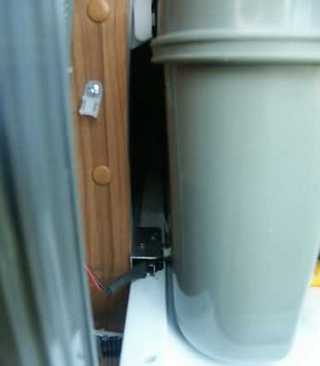

le microswitch, cassette enlevée :
témoinn de cassette manquante 1

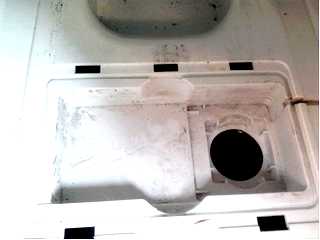

le microswitch, cassette en place :

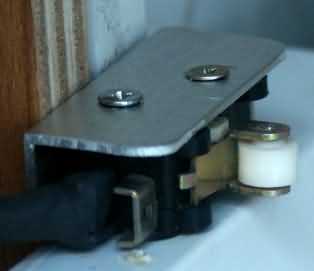

témoinn de cassette manquante 4

microswitch

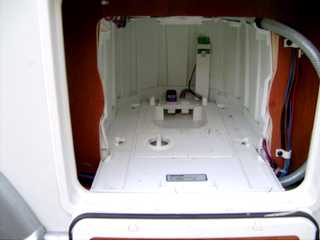

témoinn de cassette manquante 5

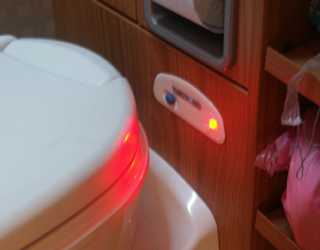

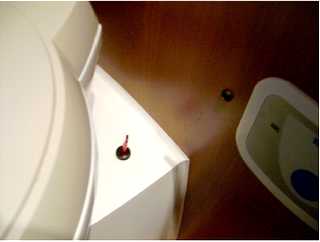

Le témoin lumineux rouge ( led) d'origine étant très faible, et pratiquement invisible, je l'ai remplacé par une led haute luminosité rouge.

Elle se dégage par l'AR ( compartiment cassette)

Attention, la led d'origine est une led 12v, il faut donc ajouter une résistance sur la nouvelle led. Il faut aussi faire sauter a la lime la petite collerette pour la rentrer dans le support plastique

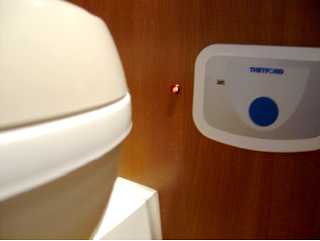

Visualisation cassette retirée ( ou WC pleins)

barre de séparation
Camera de visée regard de vidange eaux usées ( par jean pierre 03/2009) voir sur le forum

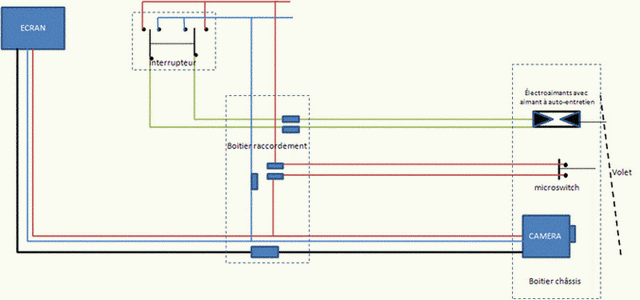

shéma électrique

caméra1

L'ensemble camera ecran de pearl:

camera 2

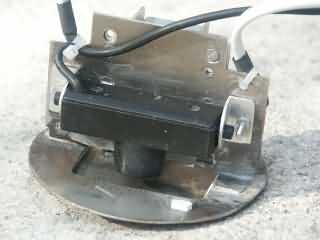

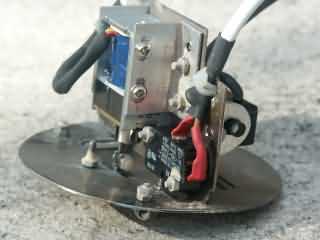

l'intérieur du système:
camera 3
par la suite, j'ai incliné la camera pour corriger le parallaxe
camera 4

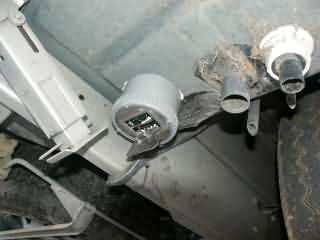

Le boitier fixé sous le châssis, volet ouvert:
camera 5

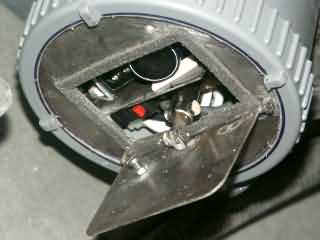

de plus près, on distingue la camera, le microswitch et le bout de l'electro aimant

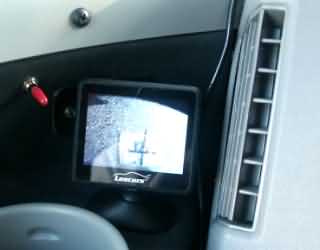

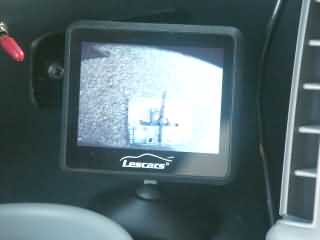

camera 6
l'écran et l'interrupteur a impulsion ( une impulsion vers le bas pour ouvrir, une vers le haut pour fermer ) il s'agit d'un électroaimant autoalimenté ref 503714-62

camera 7

le microswitch mets en route la camera a l'ouverture et l'arrête a la fermeture du volet

électroaimant conrad 12 watt
électroaimant autoalimenté ref 503714-62

Type : K10SL
Dimensions : 36,8 x 26 x 20 mm
Tension nominale : 12 VDC
Puissance nominale : 12 W
Fixation : M3
Force initiale : 2 N
Force finale : 12 N
Force adherente : 17 N

chez conrad 14,95€

caméra pearl
set caméra de recul
  • Ecran TFT 6.3cm: 250x177Pixels
  • Caméra CMOS étanche inclinable sur 180°
  • Angle de vue caméra: 100°
  • Alimentation 12V, consommation 2,5Watt
  • Câbles de branchement: moniteur: 5 m, caméra 2m
  • 2 supports de moniteur fournis

site pearl 69,90€

barre de séparation
Anti oubli de l’antenne satellite manuelle déployée

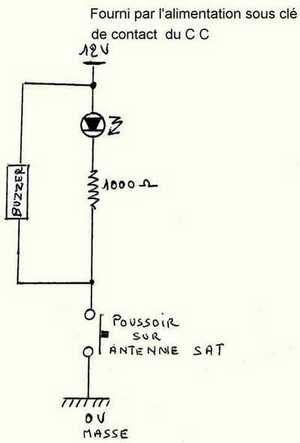

shéma électrique du système

 - astuce envoyée par dominique 27/04/2009







Anti oubli de l’antenne satellite manuelle déployée avant démarrage du Camping-car, un simple poussoir , une diode électroluminescente , une résistance de 1000 homs ,un buzzer 12v et une câble de 1 paire de 4 ou 6 dixièmes .

Le principe est d’alimenter une diode électroluminescente et le buzzer lors du démarrage de camping-car afin d’éviter de rouler avec l’antenne satellite déployé électroluminescente

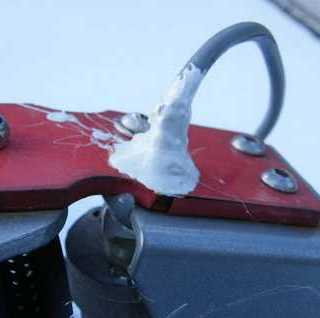

Le poussoir se ferme lors du rabat de l’antenne sur le support métallique supprimant ainsi l’alimention 12V.


Le poussoir sur l’antenne devra être étanche.



shéma électrique , ci-contre ------------>



photo 1 de l'installation
antenne déployée

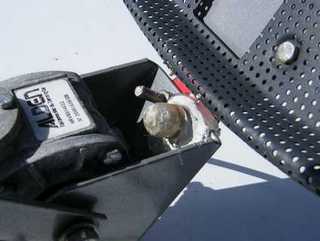

photo 2 de l'installation
antenne rabattue

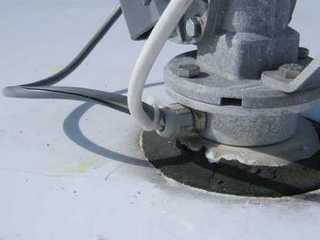

photo 3 de l'installation
pénétration du câble dans le Camping-car

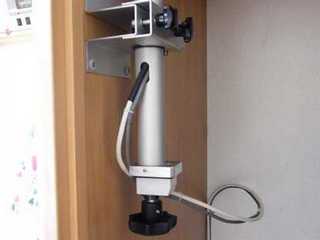

photo 4 de l'installation
passage par le mat
photo 5 de l'installation
voyant sur tableau de bord
photo 6 de l'installation
installation du buzzer
barre de séparation

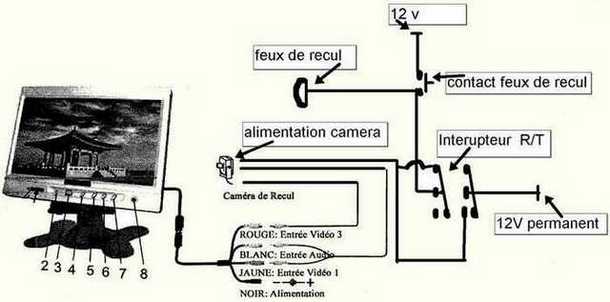

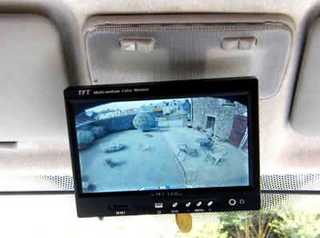

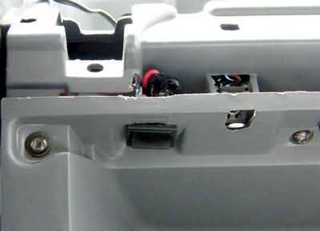

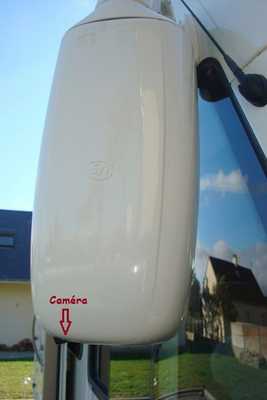

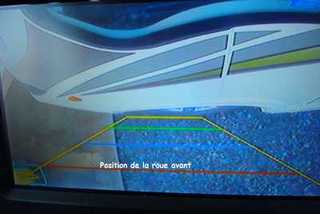

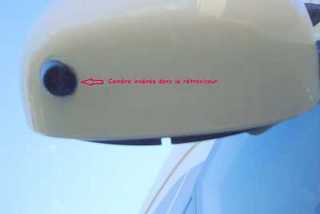

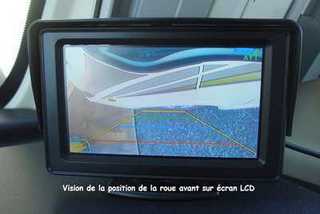

Caméra de recul rétroviseur

 - astuce envoyée par dominique 05/05/2009 si vous voulez écrire à dominiquesi vous voulez écrire à dominiqueshéma de branchement caméra de recul en rétroviseur

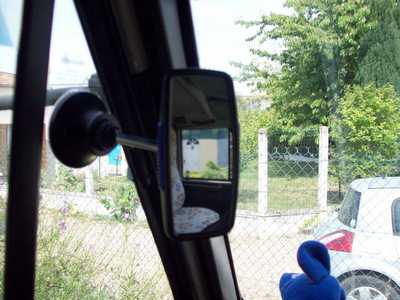

Camera de recul utilisation en tant que rétroviseur en roulant.
Le principe est de mettre en fonction la camera et de ne pas allumer les feux de recul en roulant mais qu’ils fonctionnent lors que s’est nécessaire.
J ai mis un interrupteur double repos/travail qui permet de couper le 12V du contact feux de recul en mode rétroviseur , le 12V permanent me permet de passer mode rétroviseur et regarder derrière à l’arrêt si un bruit suspect vient de la, car aucune visibilité de cette endroit.
L’interrupteur pourra être placé au meilleur endroit approprié selon le type de porteur.

camera de recul en usage ré troviseur 1 camera de recul en usage ré troviseur 2
barre de séparation
Coffre sous le lit par jean claude 8/05/2009



je me suis aperçu a l' usage que la soute sous le lit était trop profonde et pas facile d y trouver ce dont on a besoin depuis l interieur j ai donc fait un caisson de 15cm de hauteur sur 100 /120 cm juste sous le sommier dans lequel je stocke du léger mais encombrant (papier toilette sopalin serviette papier etc ....) ce petit coffre est monté sur charniere pour eventuellement avoir acces a la soute .

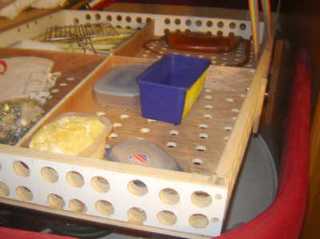

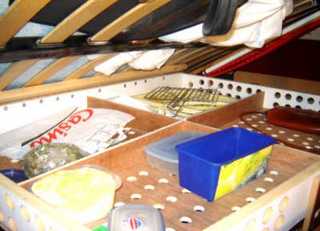

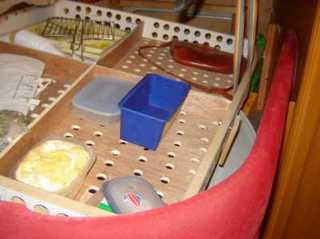

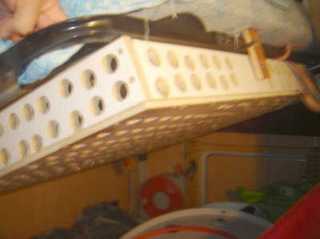

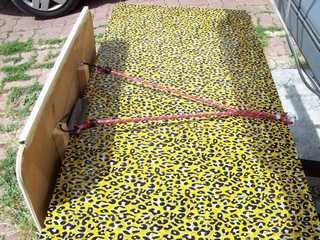

voici quelques photos du coffre sous le lit sur soute, j espere quelles sont explicites (tous les trous ont été fait pour gagner un peu de poids)

coffre sous le lit 1 coffre sous le lit 2
coffre sous le lit 3 coffre sous le lit 4
barre de séparation
Armoire télé par michel95

Réalisé sur challenger 400 de 1988

Pour réaliser ce petit placard télé il faut :

  • deux plinthes de 11 ou 12 cms de largeur
  • deux réglettes pour coulisser les portes
  • 12 petites équerres
  • un fond de placard pour réaliser les deux porte
  • deux boutons de porte
  • trois baguettes alu creuses pour y insérer les portes et éviter la déformation de celles-ci
  • papier adhésif, le plus proche de la couleur des placards d'origine
  • une bande décorative, cela donne un genre Réalisation : en fonction du modèle, les dimensions peuvent changer sinon le montage ne change en rien.
    Une fois les quatre côtés découpés, les assembler avec les équerres.

Pour éviter de faire un fond, quatre équerres permettent de fixer l'ensemble sur la parroie du cabinet de toilette et au dessus du dossier.
Une fois l'ensemble réalisé, vous pourrez comme moi, y mettre votre écran télé car dans les vieux camping cars, rien n'est prévu à cet effet. Dans la partie droite, j'y ai mis des
réglettes en bois et une mini étagère, j'y place des assiettes, pourquoi pas !

aménagement placard pour télé 1 aménagement placard pour télé 2 aménagement placard pour télé 3
barre de séparation

Le rideau de josette (joss) 5/06/2009

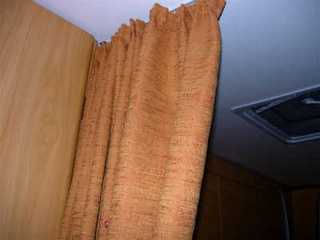

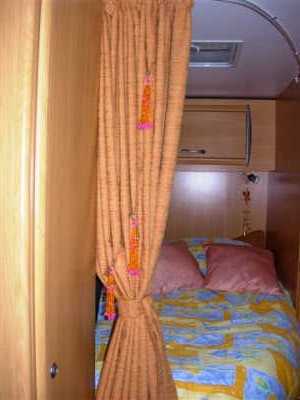

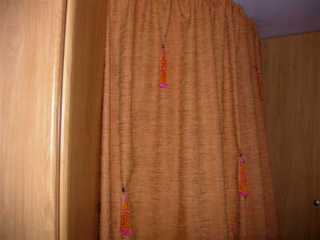

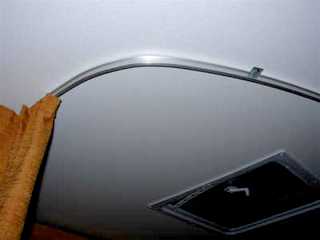

voici les photos du rideau que j' ai fait moi meme , vous voyez le rail posé au plafond rail que l 'on trouve chez tous les concessionnaires de ccar avec 4 attaches posées au plafond , les photos des attaches aussi et des roulettes en plastique vendues dans le même magasin , matériel peu onéreux , si votre concess. est sympa il vous offrira le rail , je l 'ai eu gratuit et posé .

  • une ruflette de rideau traditionnel de 3 cm de large
  • un tissu assorti si possible au reste de la déco du ccar
  • des perles et le tour est fait

    le tout posé , très joli permet aussi de s 'isoler de se reposer , en hiver la chaleur reste coté lit avec le rideau fermé , et si on a des invités on ferme notre chambre pour l' apéro!!
    le rideau se fait dans un après midi , le rail demande peu de temps juste un mari bricoleur , très facile .

    petite info supplémentaire pour nos amis qui ne connaissent pas encore

    j' achète mes casseroles poeles etc .. à l 'usine TEFAL à RUMILLY
    près de annecy haute savoie
    et là le prix est super intéressant , j' ai acheté les 4 casseroles téfal ingénio qui s 'emboitent et avec un seul manche pour les 4 à 27 euros au lieu de 59.90 euros à carrefour
    on trouve tous les ustensiles à prix d'usine , très bien pour le ccar , super prix toute l 'année .

    amitiés

    joss de l' hérault si vous voulez écrire à dominique
montage des rideaux pour la chambre d'un campingcar 1


montage des rideaux pour la chambre d'un campingcar 3 montage des rideaux pour la chambre d'un campingcar 4
montage des rideaux pour la chambre d'un campingcar 5 montage des rideaux pour la chambre d'un campingcar 6
montage des rideaux pour la chambre d'un campingcar 7 montage des rideaux pour la chambre d'un campingcar 2
barre de séparation

Commentaires :

si vous avez un commentaire à formuler , utilisez le formulaire du site , je le rajouterais sur la page

Site mis à jour 08-Mar-2010
campingcar sympa , bricolage , loisirs © 31/01/2004 par rémy , pour flash voir le plug-in ici , hébergé par céléonet statistiques awstats règles de confidentialité
