Sonde pour puits



images pour la sonde

Ce n'est pas un sujet spécial campingcar , mais cela peut interresser bon nombre de personnes qui possèdent un puits dont la source n'a pas un très grand débit.

J'ai fait chez moi un puits artésien de 5m de profondeur , qui me sert à arroser le jardin , et qui a un débit pendant une heure environ et un peu moins enété , d'ou l'int êret de cette sonde qui détecte le niveau le plus bas arr ête le moteur automatiquement , celui-ci repartant lorsque l'eau atteint le seuil le plus haut.

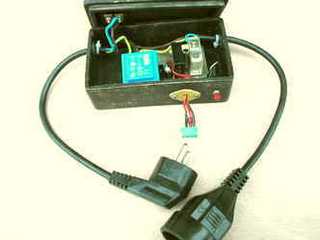

boitier fait en contreplaqué , passé à la résine polyester et peint , toutes les sortiesétanches avec du silicone , interétanche , et ne pas le faire reposer à m ême le sol , le mettre comme je l'ai installé , et le retirer en soirée , le mettre lorsque vous avez besoin d'arroser .

images pour la sonde images pour la sonde
boitierétanche , interétanche
images pour la sonde
images pour la sondeimages pour la sonde

Vous voyez la sonde basse et la sonde moyenne , cette dernière est recouverte d'un tuyau plastique , car si vos premières buses ou tuyaux sont percés , comme c'est toujours le cas vous risquez d'avoir une projection d'eau sur cette sonde et le moteur continuera à tourner avec un puits vide !!

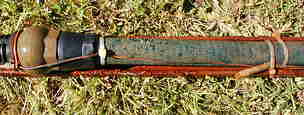

Tuyau lié à une armature métallique de 2 m et mis dans le puits

images pour la sonde

J'ai fait ce montage au plus simple , il ne possède que peu d'éléments , le seul petit inconvénient est qu'il faut controler les sondes tous les ans , elles se dégradent par électrolyse.

Ce montage fonctionne quand même depuis plus de 15 ans en 2006.

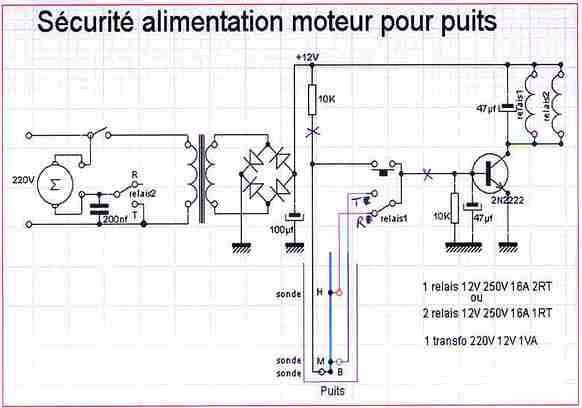

Principe de fonctionnement : brancher le moteur (800w à 1200w sinon changer les relais ), sur le secteur , relier la prise sonde aux 3 sondes du puits, et mettre l'interrupteur sur on .

Losque l'eau attent le niveau haut , le 2n222 est alimenté , les deux relais passent en position travail , le moteur de la pompe débite ,lorsque l'eau descend et atteint le niveau bas le transistor n'est plus alimenté et les deux relais passent au repos , le moteur s'arr ête.

Lorsque l'eau atteint à nouveau le niveau supérieur le cycle recommence .Si la hauteur de l'eau enété n'est que de 3.50m ,mettre la sonde haute à 3.20m , la sonde basse se mets à 10 ou 15 cm du fond , et la sonde intermédiaire à 30cm par ex.

Si vous avez besoin d'eau , avant que le niveau soit à son maximum vous avez un bouton manuel , qui permets de redémarrer.

Le montage peut être installé en fixe ( mon voisin l'a installé en fixe) ou en mobile comme le mien.

Recommandation importante :

Précautions : en mobile mettre le montage dans une boîteétanche (ou protégé) l'interrupteur doit être un modèleétanche , et prendre toutes les précautions nécessaires avec ce genre de montageélectrique , ne pas arroser votre circuit , ne pas le mettre dans l'eau , je l'utilise depuis 15 ans à l'extérieur sans aucun problème , mais ATTENTION , on n'est jamais trop prudent .

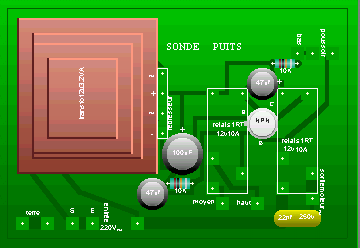

circuit imprimé de la sondeMatériel nécessaire :
  • 2 relais (1 RT) 12v 10A 250V finder type 40.31
  • 1 transfo moulé 220/12V 3.2VA
  • 2 résistances 10k 1/4w
  • 1 condensateurs chimique 47 µf 15v , pas obligatoire
  • 1 condensateurs chimique 47 µf 15v en //sur les relais ou +
  • 1 condensateur chimique 100 µf 15v
  • 1 condensateur moulé 220 nf 400V ou +
  • 1 inter à poussoir
  • 1 inter isolé 220V
  • 1 pont de diodes b40c 1500
  • 1 transistor 2n 2222 ouéquivalent avec un petit refroidisseur
  • 1 prise 3 broches (male et femelle) j'utilise une prise radiocommande avec les contacts dorés.
  • 3 sondes ( petit bout de cuivre , ou j'ai mis 3 prises dorés bananes femelles) . Mes sondesétant usées cela à fonctionné avec le bout du fil comme contact
Téléchargement du fichier .zip avec le typon. ici Le typon fait 9.15 x 6.55 cm

Commentaires :

J'ai réalisé le même montage depuis 25 ans , je n'ai pas de problème de sondes en les mettant en inox par diam 8/11/2016

si vous avez un commentaire à formuler , , je le rajouterais sur la page

emoticon
emoticon
