Montage du SOG pour C200


Share

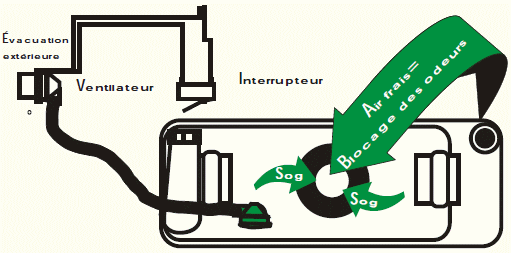

fonctionnement du sog par l'image

Aération de toilettes SOG

EXTRAITS DE LA DOC SOG

“Le ventilateur est automatiquement mis en marche lors de l'ouverture du clapet des toilettes etéteint lorsque le clapet est refermé.

Voici pourquoi aucune odeur ne peut s'échapper du réservoir: Lors du démarrage du moteur du ventilateur, une dépression se crée dans le réservoir à matières et l'air frais est alors aspiré à travers l'ouverture du clapet.

L'arrivée d'air frais agit comme un clapet et emp êche la remontée des gaz (=source de mauvaises odeurs). L'air frais aspireégalement les gaz crées dans la cuvette. Cela signifie que, m ême lors de l'utilisation, aucune odeur n'est perceptible.

cotations de perçage du ventilateur

Le processus de décomposition des matières et du papier toilette est à tel point accéléré par l'apport d'oxygène que l'ajout de produits chimiques devient superflu. Il est conseillé d'utiliser du papier toilette ordinaire (pas de ier spécial), il sera complètement décomposé.“


L'installation n'est pas difficile ,mais il y a plusieurs phases dans le montage qui méritent un petit approfondissement , et c'est surtout pour les moins bricoleurs que je fais cette page .

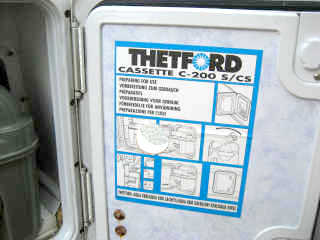

1 Définir l'emplacement du ventialeur et de son filtre à charbon :

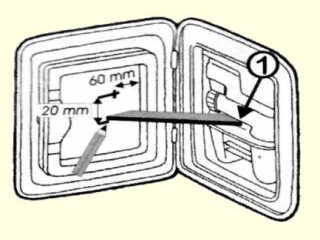

sur le shéma de montage la porte est à gauche , sur mon cc elle est à droite , je ne sais pas si c'est le modèle wc cassette thetford français qui est différent , mais pour le reglage des côtes expliqué sur le shéma de droite , il faut repérer la hauteur de la cassette surélever de 20mm et à 60mm du côté charnière .

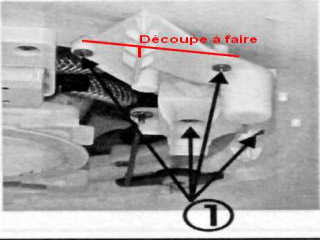

découpage du guide  à ergot

Or si vous respectez ces cotations , le ventilo butte légerement dans la cassette C200 , ce qui oblige à forcer sur la porte pour la fermer , donc il faut relever cette côte de 15mm au minimum , donc prendre entre 35 et 40mm en fonction bien sur de la place disponible au dessus .

2 Démontage du guidage à ergots

Le démontage du guidage nécessite d'enlever 4 vis , c'est donc rapide , il faut alors découper le guidage à ergots comme précisé sur le shéma de montage , tracer une ligne à l'extérieur des 2 trous de fixations et scier cette partie et ne pas oublier ensuite de découper le 1 ° ergot avec une pince coupante par ex sinon votre cassette ne rentrera pas entièrement ceci est précisé sur la notice , mais c'est une phase délicate qui mérite un peu d'attention .


perçage du trou de ventilo
perçage du trou de ventilo diamètre 37 et 35/60mm

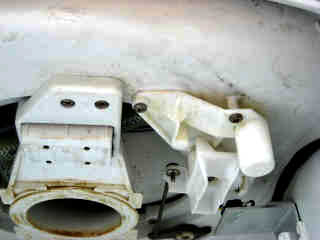

découpage ergot
guide et ergot découpé (sur ensemble sans aération extérieure) .

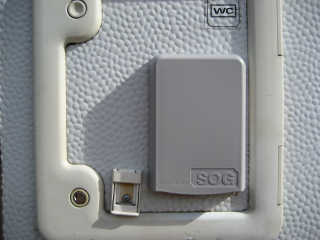

montage du filtre  à charbon
filtre à charbon en place à l'extérieur 6 viset isolation autour du ventilo .
ventilo en place
ventilo en place 4 vis et taille du tuyau à la dimension requise .

3 Pose du micro interrupteur

phase délicate , car le fonctionnement de l'ensemble dépend d'une bonne part d'un montage correct .

vous verrez ci-dessous l'équerre de maintien du micro-rupteur posée , il y a une petite astuce qui peut aider , mettre l'équerre en place la maintenir à la main et tester le fonctionnement , ensuite tracer avec un crayon papier le contour de l'angle extérieur , vous pourrez enlever le papier qui recouvre le film adhésif et facilement coller l'ensemble en se servant du tracé en place .

l'équerre en alu collée et fonctionnelle , il vous reste à percer avec un for êt de 5 la plaque d'alu pré percée en place sur la paroi des toilettes , le trou débouchera dans la salle de bain , à travers ce trou , de la salle de bain mettre le rivet plastique fourni dans le kit et couper ensuite le téton avec une pine coupante .

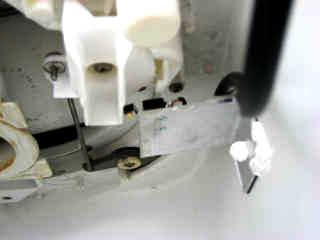

collage equerre fixation micro-rupteur
equerre supportant le micro-rupteur collée , renforts de sica

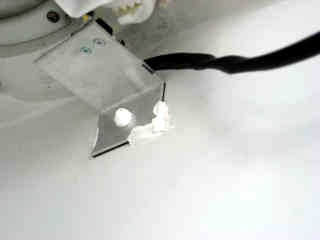

collage equerre fixation micro-rupteur
on voit bien l'emplacement du galet de roulement du micro-rupteur position arr êt celui-ci est comprimé wc fermé .
branchementélectrique

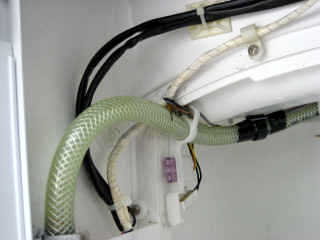

cablage vers ventilo à droite et micro-rupteur au fond
branchementélectrique
cablage vers le + 12V présent dans les wc ( sur un domino )
mise en place du boitier de raccordement sur cassette
mise en place du boitier de raccordement sur cassette en remplacement de la valve de surcompression

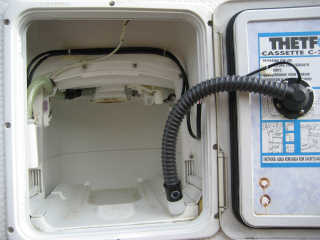

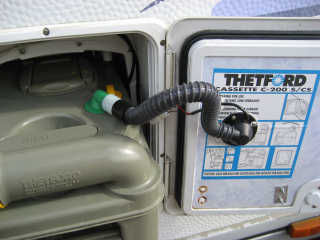

mise en place de la cassette
mise en place de la cassette tuyau ventilo raccordé

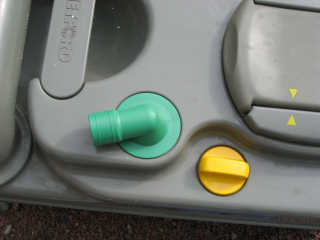

sortie supplémentaire pour 2 ° cassette
montage d'un raccord de jardinage adapté ( à la meule ) en diamètre 25 pour 2 ° cassette

pour le tuyau d'aération il fait 64 cm de long , le ventilo se trouvant près de la cassette sur les portes à droite , je l'ai coupé en deux , ce qui fait qu'il y a un secours en cas de coupure par ex .

pour le branchementélectrique c'est très facile , le kit est complet et préparé , il ne reste qu' à adapter les longueurs de fils en fonction de votreéquipement , et de faire le branchement sur le ventilo d'une part et ensuite sur le 12v pré existant dans le logement wc ( prendre un voltmètre pour bien vous assurer du bon branchement )

sur les modèles actuels il y a une sécurité pour les branchements inversés .

avant de faire tous les collages ,équerre micro-rupteur , socles pour les cablages , bien nettoyer à l'alcool , tout le matériel est dans la boîte , ainsi qu'une notice explicative de bonne qualité en français .

cetéquipement est performant , mais malheureusement un peu cher 179 € actuellement , on en trouve sur ebay à 130 € , leader loisirs fait une pub à 130 € , donc vérifier bien au moment d'acheter s'il n'y a pas une promotion quelque part .

l'équipement possède un filtre à charbon , que l'on doit changer en principe tous les ans , il est possible de se ravitailler à moindre coût en achetant un filtre 'charbon actif ' pour hotte de cuisine qui se fait aussi en 20mm d'épaisseur , à découper à la demande ensuite .

une astuce que certains utilise , c'est un nettoyage du filtreet réutilisation jusqu' à 3 ans , ce qui se faitégalement pour les filtres de hotte de cuisine , mais je pense que le filtre peut être utilisé beaucoup plus longtemps .

une adresse pour avoir des filtres à prixéconomique castorama adresse donnée par jean pierre .

ventilateur de cpu

pour un bon bricoleur , je pense qu'il est aisé de réaliser la m ême chose avec un ventilateur d'ordinateur en 12v par ex ou un ventilo d'aspirateur ménager sur batterie, si vous avez fait des réalisations de ce genre , il serait interessant de donner vos avis avec quelques photos ...


Commentaires :

De Mathieu : Tout d'abord un grand merci pour la fiche explicative du montage du SOG C200. Ca m'a bien aidé ! Petite remarque, dans la notice que j'ai reçue avec mon SOG, il est écrit que la distance entre le rebord et le centre de perçage du trou pour le ventillo doit etre de 110mm (alors que dans les autres langues et sur le dessin, c'est bien indiqué 60mm)... Sinon, il serait peut etre intéressant de détailler dans cette fiche un peu plus comment faire les raccordsélectriques, car dans la notice rien n'est expliqué ("faites les branchements"....) et c'est un peu déstabilisant quand on est pas expert en la matière !
