En france il n’ existe pas beaucoup de
régulateurs en vente , valeo monte des régulateurs
, sur le site ’rue du commerce’ le régulateur
spal , il existe aussi waeco distribué dans les centres waeco
ou alden , mais c’est très récent et la pose
ne semble pas très facile d’après le
forum que j’ai pu visiter ( le montage devait concerner
un ms 50 avec aimant et kit embrayage ) , je n’ai pas pu m’en
procurer , je suis tombé par hazard forum
sur l’ ets Debeaux à dijon ( adresse dans les liens
) qui commercialise le cruise control , ce régulateur est
connu il existe depuis 1986 l’ AP 50 (modèle qui utilise
un générateur à impulsions avec aimants pour
controler la vitesse comme le waeco ms 50 ) , les autres modèles
AP300 et AP500 sont beaucoup plus récents et ne nécessitent
pas de générateur à impulsions l’autopilote
se règle seul .
Ce régulateur existe en vente aux particuliers ou professionnels
, mais sans le montage , vous devez le faire vous même ou
trouvez un professionel ou un bon bricoleur qui vous le montera
.
Avec les conseils de Mr Debeaux , j’ai acheté l’
AP300 avec la commande à Infra rouge pour 411 euros , le
montage d’après lui et la notice que j’ai téléchargé
est très facile , nous verrons bien .
D’après les documentations que
j’ai vu le spal , les waeco ms 50 , ms 400 , ms 700 doivent
être similaires aux ap 50 , ap 300 , ap 500 , par contre sur
l’ap300 ou 500 peut s’adapter le cm8 en quelques secondes
, 3 vitesses mémorisées même après l’arrêt
du moteur .
Rectif : à
compter du 1/07 on trouve l’ AP300 de LITEON en vente libre
ou monté pour un prix très compétitif chez
NORAUTO .
commande infra rouge installation 10/06/2004 |
| Réception

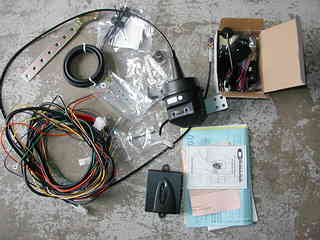

du colis 3 jours après , déballage , et là
, j’ai eu un petit moment de flottement et un petit coup
de fatigue devant le nombre de pièces avec le kit infra
rouge , j’ai pris 2h pour lire la notice tout en inspectant
le campingcar pour voir comment j’allais faire ce travail
, mais rassurez vous toutes les pièces ne sont pas à
monter . |
 |
|
 |
Début
des Travaux : ( sur jumper citroen TD )
Démontage du tableau de bord à droite et à
gauche , pour le faisceau de fils à passer , j’ai
trouvé un passage près de la batterie , il faut
commencer par enlever le cache du coté moteur , et
ensuite avec un tuyau plastique et un marteau j’ai fait
sauter le 2° cache du coté cabine , ces caches
vont être réutilisés lors de la mise en
place du faisceau .
( pour le premier cache j’ai percé
un trou au centre puis jai tiré pour le déclipser
. )
Attention
ne percer pas trop loin car il y a des fils à 2 cm
derriere
Sur la photo de gauche les caches sont
enlevés , le passage est prêt |
|
| Préparation
des branchements cabine :
- préparer le branchement du + 12v
lorsque le ( contact est mis . )
- préparer le branchement des 2 fils
sur la prise stop .
|
| |

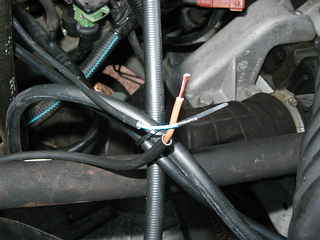

| J’ai trouvé le
+ 12 v (contact mis) avec un controleur
le fil est soudé et isolé avec de la gaine thermo |
|
Contacts du stop au dessus de
la pédale de frein et à droite 2 fils soudés
et isolés , toutes mes connextions électriques
sont faites de la même manière , je n’emploie
pas de cosses . |
|

Fixation servo moteur avec vis radiateur |

Boucle de 30 cm de diamètre
sur le cable |

Règlage course du cable servo
à 38 mm |
|
| Montage
du servo-moteur :
Le servo moteur est livré avec
une plaque de fixation , j’ai trouvé une place au dessus
du radiateur et je l’ai fixé avec une vis du radiateur
, après avoir enlevé les deux durites du turbo qui
gênais l’accès au carbu , j’ai ensuite
ajusté le cable en parallèle avec le cable d’accélérateur
, fixé une patte fournie dans le kit et redressée
à 90° en face le reglage à faire est de régler
la course à 38 mm c’est à dire qu’il faut
que la course du servo-moteur soit de 38 mm carburateur ouvert au
max , le cable étant très long , je l’ai raccourci
en faisant une boucle de 30cm de diamètre ( mini préconisée
15 cm ) . Il ne reste plus qu’à brancher la durite
du servo moteur à la source de dépression avec le
T et la durite fournis dans le kit , à ce niveau il faut
couper la durite de dépression afin de mettre le T et pour
enfiler celui-ci il faut vous munir d’un sèche cheveux
pour ramollir le tuyau plastique . |
| |
A gauche positionnement du servo-moteur , au
centre montage du cable , à droite fixation de la durite
sur le T ( de couleur blanche )
|
| Branchement du faisceau
au servo-moteur |

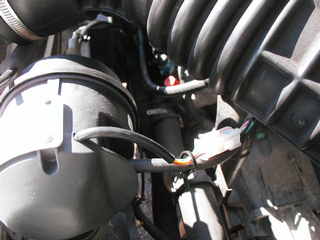

Branchement
du fil bleu du module électronique avec le marron W venant
de l’ alternateur |
|
|

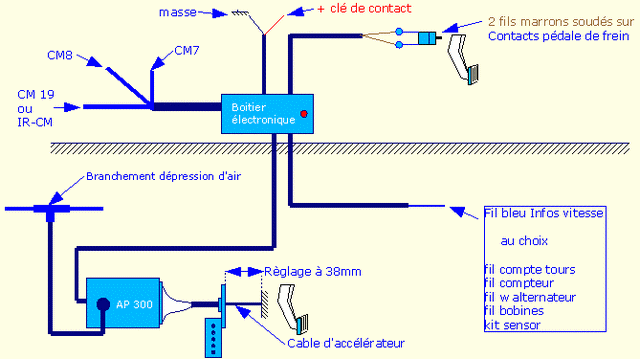

 Il
ne reste plus qu’à brancher le faisceau , c’est
à dire 1 cable vers le servo- moteur
, 1 fil à la masse , et un fil bleu à la prise info
compte tour ou info vitesse sur la prise diagnostic par ex , ce
branchement est facile si vous avez la possibilité de le
faire , j’ai cherché plus de 2h cette prise info compte
tour , et il n’y en a pas sur mon véhicule , je dois

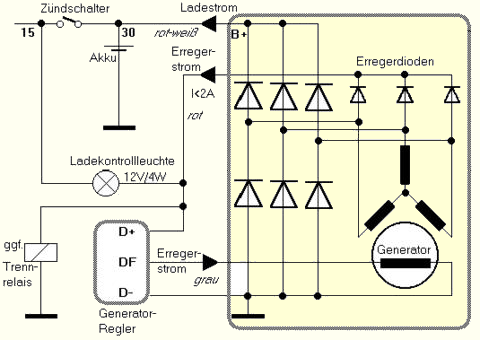

brancher le fil sur le point W de l’alternateur , or je n’ai
pas de point W non plus, j’ai fait démonter mon alternateur
( car il faut un pont et l’accès est difficile ) et
y adjoindre un point W
( pas le point G )avant
le redressement des diodes , le branchement peut être fait
par un amateur si l’accès à l’alternateur
est aisé , c’est le point le plus crucial de l’aménagement,
sinon le montage est rapide et simple.
Un bon conseil : Avant toute
chose ( sur les véhicules anciens + de 5 ans ) vérifier
l’emplacement des points info compte tour , ou Info vitesse
ou W sur alternateur et faites vous aider par un professionnel
à l’occasion , le reste est facile . |
|
Placement du boitier jonction commpande
I/R avec boitier électronique |

Commande électronique en cours
de rangement , le circuit est protégé par un
fusible de 2A |

Commande électronique fixé
sur tableau de bord |
|
| Installation
dans cabine :
Percement à gauche du cache et à
droite de la partie tableau de bord avec foret de 10mm pour le placement

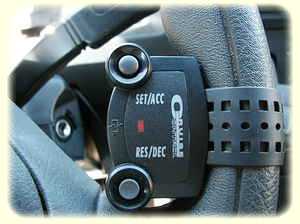

de l’inter et du récepteur I/R , au centre placement
de la commande sur le volant avec une sangle caoutchouc . |
|
Placement du boitier jonction commpande
I/R avec boitier électronique |

Commande électronique en cours
de rangement , le circuit est protégé par un
fusible de 2A |

Commande électronique fixé
sur tableau de bord |
|

.Après
branchement du fil orange au + et des deux fils marron au contact
stop ( préparation au début ) il ne reste plus qu’à
ranger le boitier de jonction ( collé avec du scotch double
face ) et le boitier électronique que j’ai fixé
avec 2 vis sur l’avant du tableau de bord , ceci pour contrôler
la bonne marche de l’appareil , vous pouvez le cacher si vous
voulez .
Mise
en fonction :
Voyant on éteint , moteur en marche si
la diode de la commande électronique clignote( attendre quelques
secondes ) , si l’appui sur les touches de la commande I/R
allume la led , si lorsque vous appuyez sur le frein la led s’éclaire
alors passez à l’éssai sur route , moteur
en marche appuyer sur le bouton on le voyant vert s’éclaire
,roulez à 90 kmh appuyer sur set/acc le voyant devient rouge
et la vitesse du véhicule est stabilisée , vous freinez
le régulateur est fermé le voyant repasse au vert
, si votre vitesse est descendue à 70 kmh par ex , un appui
sur res/dec et çà repart à 90kmh , la notice
est très claire à ce sujet et vous aurez vite le bon
réflexe , avec le CM8 vous avez 3 vitesses mémorisées
.
Ce kit est bien conçu , le montage est
facile à installer , si vous connaissez l’emplacement
de l’info compte tour , vitesse , ou W alternateur , si vous
ne possédez aucune info il faut installer le kit sensor (
1 aimant et une bobine réceptrice ) et le kit embrayage (
1 inter sur la pédale ) en plus . ne pas faire d’éssai
en statique.
Le régulateur fonctionne bien , je vous
en dirais plus dans quelques mois ....... |
| Essais
préliminaires ( camping car 2800 kg moteur TD
1,9L ) J’ai éffectué
des éssais entre 20 et 100 kmh , par ex à 90
kmh après avoir règlé la sensibilité
au maximum ( voir le mode setup sur la notice ) la vitesse
sur terrain plat varie de 1 kmh en + ou en - , en montée
le moteur conserve sa vitesse ( petites côtes ) mais
lorsque la descente s’amorce il y a un léger
temps de réponse , qui fait que la vitesse passe à
92, 93 , 94 ( en fonction de la pente ) parfois avant de se
stabiliser à 90 kmh .
Cela dépends peut-être aussi
du véhicule , de sa puissance , de son frein moteur,
de son poids , aussi il serait intéressant pour ceux
qui vont monter ou qui ont déjà fait le pas
, de donner vos avis à ce sujet sur le forum , quelque
soit le véhicule camping car ou non .
02/2007 après plusieurs milliers
de km éffectués , fonctionnement parfait , je
l’utilise à chaque sortie et je m’en passerais
difficilement, pour le confort de conduite apporté
. |
Matériel
necessaire :
- l clé allen de 4
- un tournevis cruxiforme
- un tournevis plat
- un marteau + tube plastique
- 1 fer à souder + soudure
- gaine thermo de 6.4 ou +
- clés plates de 5,5.5,7,10,12,14
- perceuse + forets 3,10
- loctite pour bloquer les vis
- notice
Une journée de pose la première
fois |
|
 |
