Pas de courant au panneau de commande du frigo

[chrisia]

Bonjour,
Je viens de remettre en place mon frigo Dometic RMD8505 après un problème de froid.
J'ai rebranché les cosses à l'arrière du frigo et je n'ai rien au tableau du frigo.
Impossible de le mettre en fonction.
Sur l'EBL 230 je ne vois pas de fusibles concernant le frigo.

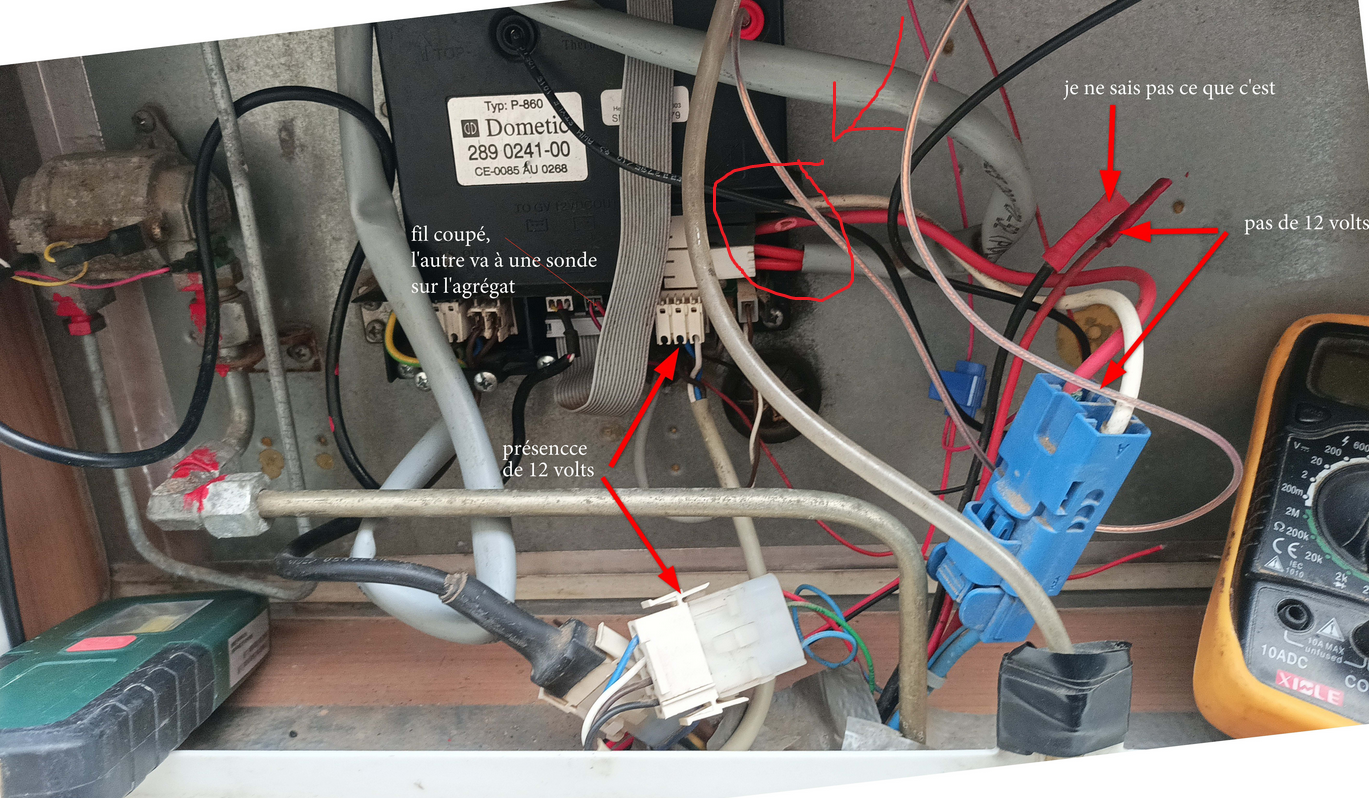

J'ai testé et j'ai ceci :


Avez-vous un conseil ?
Merci.
Cordialement.

[gerard férolles]

Bonjour à tous, heureux en CC, (quand tout marche)

La carte d'un frigo est toujours alimentée avec le 12V de la batterie cellule, faut bien qu'il gère avec quelle énergie il va fonctionner;
la résistance 12V du même frigo n'est alimentée que si le moteur tourne (et si le frigo est en mode 12V ou automatique...puisque les batteries seront en charge à ce moment).

A titre d'information : le 12 V est (très) souvent alimenté par des fils rouges,
derrière un frigo, quand on rencontre un GROS fil rouge c'est le fil qui est branché sur la résistance 12V,
il doit être accompagné d'un GROS fil souvent noir (le -12V) -d'arès la photo il est bien possible que ce fil soit blanc !, a tester avec une bonne masse = 0volt, et semblent réunis sur le boitier de connexion bleu ?

un fil rouge beaucoup plus modeste serait celui qui alimente la carte du frigo..

De quel 12V parles-tu ?

Un conseil pour toute bricole électrique : prendre des photos en cours de démontage, ça aide au remontage.

Ce que je ferais à ta place, débrancher /rebrancher successivement tous les connecteurs, il pourrait y avoir un mauvais contact ?

Amicalement
Gérard

[bleusideral]

Re
Ces 2 gros fils sont alimentés via un fusible de 20 ou 25A venant de l'ebl

[chrisia]

Re,
Bonjour,

De quel 12V parles-tu ?

Je n'ai pas de 12v à la carte sur la façade du frigo.

Ces 2 gros fils sont alimentés via un fusible de 20 ou 25A venant de l'ebl

Il doit y avoir le 12v en permanence ?
Je vais regarder tous les fusibles de l'EBL.

[bleusideral]

Re
Oui il doit être permanent car il y a un relais sur le circuit du frigo qui est déclenché par le + contact

[Le Surzurois]

Bonjour à tous,

Le tableau de commande est relié avec la "nappe plate que l'on voit sur la photo"

Sur mon CC Pilote EBL 271 j'ai une platine extérieure à l'EBL sur laquelle il y a un fusible 20 Amp pour le frigo (jaune)

2014-02-10 10.51.55.jpg

[chrisia]

Re,

Voici mon EBL :


Je ne vois pas d'emplacement correspondant au frigo.

[Le Surzurois]

Re,

Je viens de regarder pour mon EBL 271 le réfrigérateur est pris sur le Bloc 1 avec fusible de 20 Amp voir le détail de tous les blocs raccordés à l'EBL c'est celui tout à gauche comme sur le tien.

20250203_102640 réduite.jpg

20250203_102936 réduite.jpg

[chrisia]

Re,
Merci.
je vais regarder.

[Le Surzurois]

Re,

Toujours EBL 271 voila ce que j'ai sur Bloc 1 tout à gauche

20180823_154747 réduite.jpg

Et sur la platine à l'extérieur de l'EBL 271 fusible Jaune de de 20 Amp pour le frigo on retrouve bien les deux câbles rouge venant de l'EBL
Sur cette platine on retrouve aussi le relais Marchepied et le fusible de 2 Amp présence batterie auxiliaire

20180823_154625 réduite.jpg

[Dudu31]

Bonjour
je ne suis pas calé en elec mais y a un truc qui m'interpelle sur le gros fil rouge en haut c'est normal chef
sinon si pas de 12V sur les deux gros fils de la prise bleu ---> fusible HS à mon avis
et après les deux gros fils noir et rouge à coté de la prise bleue, c'est bizarre que ce n'est pas branché ?

[chrisia]

RE,

Bonjour
je ne suis pas calé en elec mais y a un truc qui m'interpelle sur le gros fil rouge en haut c'est normal chef
sinon si pas de 12V sur les deux gros fils de la prise bleu ---> fusible HS à mon avis
et après les deux gros fils noir et rouge à coté de la prise bleue, c'est bizarre que ce n'est pas branché ?

Bonjour,
Celui en rouge en haut était collé (fondu?) sur le capot de protection.
pour les 2 fils rouge et noir non branchés, je ne sais pas ce que c'est et il n'y a pas de courant dessus.

[Le Surzurois]

Re,

Le fil fondu est certainement à l'origine de la fonte du Fusible? mais ou est-il?

Il va falloir partir du bloc 1 sur l'EBL 230 et essayer de suivre les deux câbles rouges qui doivent aller vers ce fameux fusible 20 Amp mais ou?

Les câbles non raccordés on en trouve un peu partout dans le CC ne pas s'inquiéter

Sur l'arrière du Frigo le mien n'est pas similaire de 2012 Dométic RMD 8505

[chrisia]

Re,

Le fil fondu est certainement à l'origine de la fonte du Fusible? mais ou est-il?

Cela fonctionnait avant la dépose du frigo.

[chrisia]

Re,
J'ai testé tous les fusibles et ils sont tous corrects.
Voici quelques photos :

[Dudu31]

Re
il me semble avoir lu que l'on trouve aussi un petit fusible bien caché dans le boitier noir dometic derrière le frigo, il faudrait aussi regarder de ce côté-là aussi

[Le Surzurois]

Re,

As-tu suivi les câbles depuis le Bloc 1 de l'EBL? pour essayer de trouver ce fusible Frigo de 20 Amp?

[Dudu31]

re
tu a été plus rapide que moi Le Surzurois
j'allais le dire justement, il faut chercher ce p***n de fusible frigo qui doit être bien planqué, comme dab

[chrisia]

Re,
Les câbles du bloc 1 partent directement sous le plancher.

[Dudu31]

re
il faudrait connaitre une personne qui a le même ebl et qui teste sur les deux gros câble à gauche pour voir s'il a du 12V sur les 4 fils
Et là déjà, tu serais si c'est l ebl qui merde ou un fusible planqué

[chrisia]

Re,
Oui ça serait l'idéal.
Mais ça marchait avant je dépose le frigo.

[bleusideral]

Re , message modifié avec l'image ( cliquer droit sur l'image de zup image et l'enregistrter puis mettre ici en pièce jointe , elle est automatiquement réduite en Ko

Re,
Les câbles du bloc 1 partent directement sous le plancher.

Re,
Oui ça serait l'idéal.
Mais ça marchait avant je dépose le frigo.

Il est possible qu'il y ait simplement un faux contact sur une cosse ...

[Le Surzurois]

Re,

Je viens de regarder la platine Circuit imprimé en façade il n'y a pas que la nappe dessus (remplacé en 2015)

2015-05-28 09.37.42 réduite.jpg

[chrisia]

Re,

Re,

Toujours EBL 271 voila ce que j'ai sur Bloc 1 tout à gauche

20180823_154747 réduite.jpg

Et sur la platine à l'extérieur de l'EBL 271 fusible Jaune de de 20 Amp pour le frigo on retrouve bien les deux câbles rouge venant de l'EBL
Sur cette platine on retrouve aussi le relais Marchepied et le fusible de 2 Amp présence batterie auxiliaire

20180823_154625 réduite.jpg

Les EBL doivent avoir les mêmes fonctions, je pense.
Peut-être un test sur le tien ?

[chrisia]

Re,
Je n'ai pas la même platine.

WhatsApp Image 2025-02-03 à 11.30.07_a6bf65a2.jpg

Je vois 2 pins libres, doit-il y avoir une connexion dessus ?

[gerard férolles]

Re,

Je viens de regarder pour mon EBL 271 le réfrigérateur est pris sur le Bloc 1 avec fusible de 20 Amp voir le détail de tous les blocs raccordés à l'EBL c'est celui tout à gauche comme sur le tien.

20250203_102640 réduite.jpg


20250203_102936 réduite.jpg

Bonjour à tous, heureux en CC, (quand tout marche)

pas toujours facile sde se repérer sur les schémas...

sur la photo du haut : les 1er chiffres sont des n° de ligne et le n° qui suit le bloc qui est celui affiché sur l'ebl.

pour le frigo le bloc qui correspond à l'alim du frigo est le bloc 1 est celui le plus à gauche, avec ses 4 fils:
de bas en haut (après la flèche située à coté, qui pourrait vouloir dire de bas en haut)
il semble que :
borne 1 le +12 puissance qui alimente la résistance du frigo (le - est sur la borne 4)
borne 2 le +12 qui alimente la carte du frigo (le - est sur la borne 3)

sur les bornes 1 et 4 il y a des gros fils rouge et bleu (la borne 1 est d'ailleurs équipée d'un fusible 20A)
et les bornes 2 et 3 pourraient supporter des fils plus petits ?
Il est possible que ce soit 2 circuits différents, le 1er (permanent) et le second alimenté par le 1er seulement lorsque le moteur tourne ?
As-tu fait les mesures de ce bloc avec le moteur en marche ??? qui devrait alimenter ces 2 fils en 12V ?

Il me semble que ces 2 ou 4 fils ? seraient ceux qui arrivent derrière le frigo :
- les 12V arrivent en rouge ou bleu et noir ?? et ressortent du connecteur bleu en rouge et blanc
- les 12V alim de la carte ne sont pas reliés au connecteur bleu, mais ils le longent... jusqu'au moment où ils sont coupés !!!

Aurais-tu (par volonté ou mégarde) coupé ces 2 fils pour désacoupler le frigo lors de la réparation antérieure ?

essaie aussi de rustiner le fil rose (+12)dénudé à l'arrière du frigo

Amicalement
Gérard

[chrisia]

Re,
Merci Gérard, je vais essayer tout ça.
Effectivement j'ai coupé 2 fils qui alimentent un ventilateur.

[fred02]

Bonjour

et souvent si il y a un modules de régulateur de vitesse de ventilateur il est justement repiqué sur l'alimentation du bandeau car c'est la source 12v la plus proche

[gerard férolles]

Re,
Merci Gérard, je vais essayer tout ça.
Effectivement j'ai coupé 2 fils qui alimentent un ventilateur.

Re-

Pourtant sur un message précédent tu te demandais pourquoi ces fils étaient coupés :
probablement parce que quelques fils de tes neurones sont également coupés ?

Amicalement
Gérard

[chrisia]

Re,

Bonjour

et souvent si il y a un modules de régulateur de vitesse de ventilateur il est justement repiqué sur l'alimentation du bandeau car c'est la source 12v la plus proche

Bien je vais rebrancher ces fils.
