Antenne parabolique à recherche semi automatique

Réalisation d'une antenne parabolique à recherche semi automatique par Edgar ( mars 2008 )



Utilisation parabole et démodulateur en 220 v

  1. socleplateau fixe inox diamètre 34 cm
  2. plateau tournant aluminiumépaisseur 8mn pour fixation de 4 galets et recevoir le mécanisme
  3. Récupération de 2 moteurs essuie glace
  4. Récupération de 2 réducteurs de vitesse
  5. Récupération de 2 pignons pour entraînement plateau tournant
  6. contacteurs et 1 inter inverseur

Réalisation :

Arbre à cames pour recevoir 9 contacteurs qui permettent de régler les degrés d'inclinaison de la parabole ( 30 °32 °33 °37 °40 °50 ° ) plus 3 contacts de fin de course

Sur le plateau tournant prévoir 3 contacteurs de fin de course

  • 1 inversion droite
  • 1 inversion gauche
  • 1 pliage auto de la parabole
  • 1 contacteur inversion de rotation du plateau tournant à 360 °

Electronique:

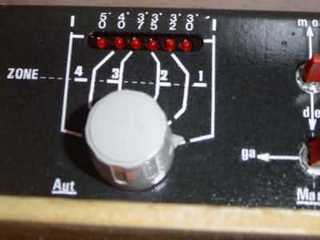

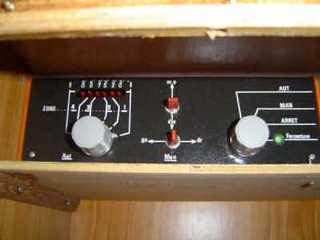

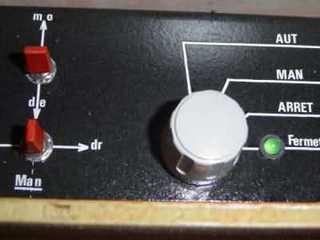

Réalisation d'une platine recevant les 2 relais permettant de synchroniser l'élévation et la rotation , tout le câblage passe par le centre du plateau tournant , Pour le tableau de commande, faire appel à un bon copain électronicien , les seules depenses sont l'achat des micros contacteurs et des 2 relais, qui s'élèvent à 80 € et autant pour la récompense du copain electronicien .

Encombrement: 36 cm x 18 cm de hauteur précision aussi bonne que les appareils du commerce .

Réalisation par l'image

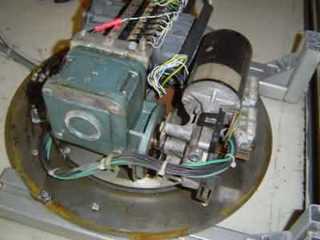

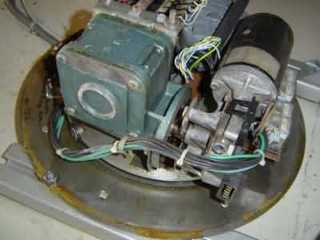

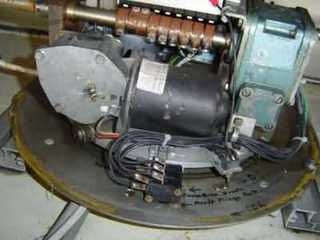

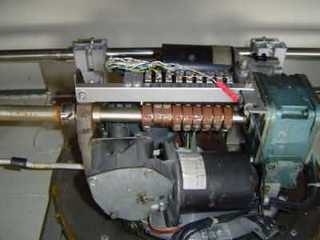

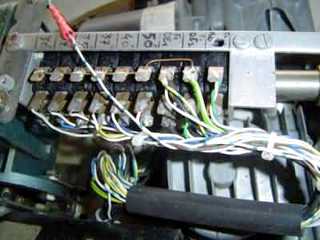

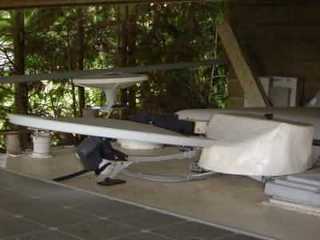

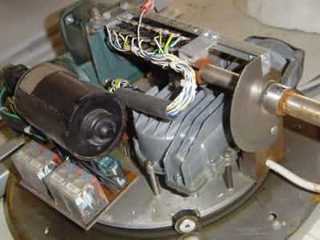

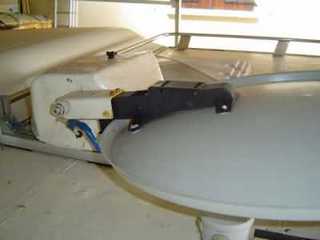

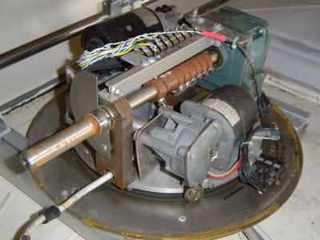

parabole semi auto 1 parabole semi auto 2
parabole semi auto 8 parabole semi auto 4
parabole semi auto 5 parabole semi auto 6
parabole semi auto 7 parabole semi auto 9
parabole semi auto 10 parabole semi auto 11
parabole semi auto 12 13

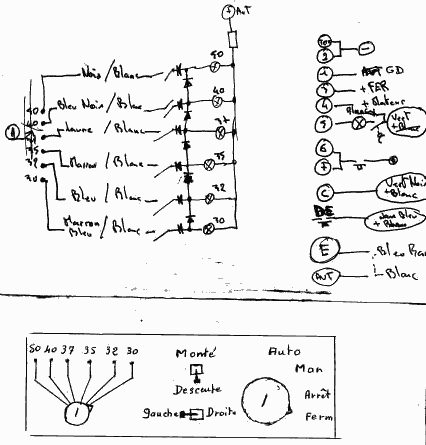

plan 2

si vous voulez contacter

plan 1

emoticon

Marche pied motorisé sur camping-car Rapido 730 ( par edgar , mars 2008)

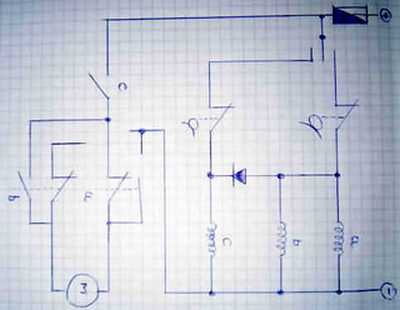

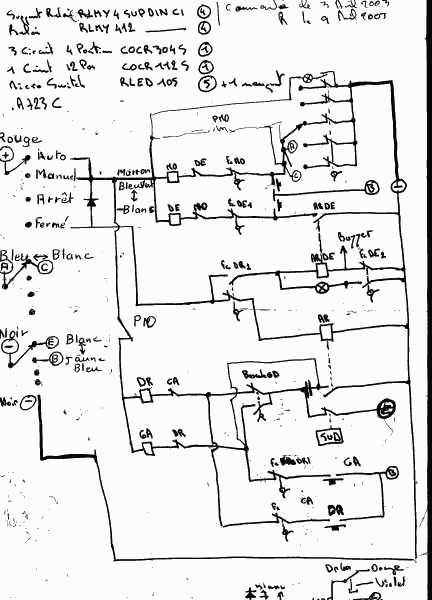

planélectrique marche pied

Marche pied motorisé sur camping-car Rapido 730

Pièces de récupération

  • Moteur essuie glace
  • 2 gros contacteurs de fin de course
  • 1 pignon galet de dérailleur
  • 1 petit pignon de roue libre
  • 1chaine de vélo de course ( pour avoir une épaisseur mini )
  • 1 boite de dérivation pour y mettre les relais , l'inverseur et le câblage
  • Le tout est protégé par un carter inférieur et supérieur

si vous voulez contacter

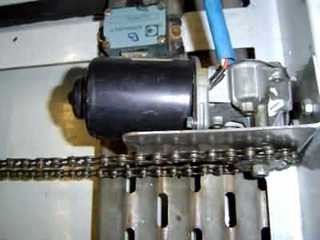

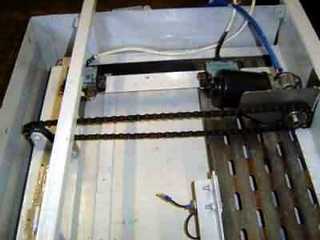

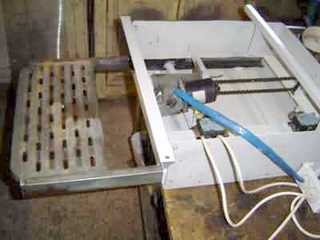

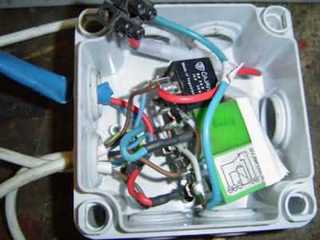

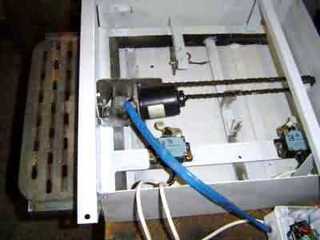

marche pied 1 marche pied 2

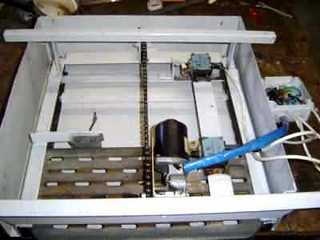

marche pied 4 marche pied 5
marche pied 6 marche pied 7
