Le solaire photovoltaïque repose sur l'effet photoélectrique, découvert en 1839 par Antoine Becquerel et théorisé en 1922 par Albert Einstein. L'énergie lumineuse en traversant les cellules , arrache un ou plusieurs électrons aux atomes de silicium ( mélangés avec quelques impuretées du phosphore par ex ) du capteur. Ces électrons, en se déplaçant, fournissent un courant électrique.

L’association de photopiles en série ou en parallèle permet de réaliser des panneaux compacts , malheureusement le rendement est assez faible de l’ordre de 28% environ , mais c’est une énergie gratuite et écologique .

J’ai acheté en 1999 un panneau solaire de 50w , il n’existait pas tout du moins à ma connaissance des panneaux de plus de 75w , j’ai alors pris un régulateur CBE P 262-2 de 2 fois 50w au cas ou je devrais adjoindre un 2° panneau , puis le matériel nécessaire , sica , le kit passage de toit , les 4 cales.

J’ai installé le panneau sans grandes difficultées , mais cette année j’ai eu besoin de plus d’énergie ,j’ai une batterie de 100A et je pense que si j’en avais eu 2 ( batteries ) le problème aurait été identique . Mon panneau (mono cristallin me donne 2,8A en plein soleil c’est insuffisant .

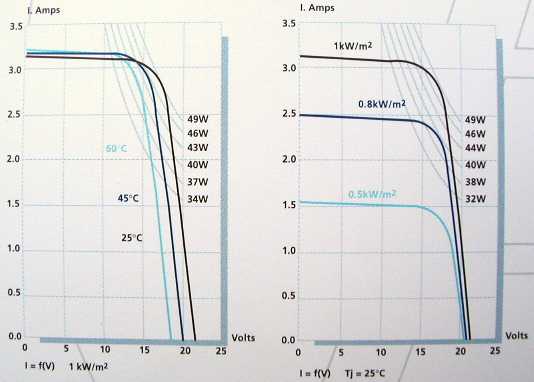

J’ai donc décidé de monter un 2° panneau , j’ai trouvé chez PHOTOWATT le PwX 500 de 50w en polycristallin ce qui est un peu moins performant ,j’ai quand même un débit de 5,5A au soleil avec les deux.

Important :

je reçois de temps en temps des demandes d'achat de matériels , je rappelle que le site campingcar bricoloisirs , n'est pas un site de vente , les descriptions d'appareils ci-dessous sont là , pour vous aider à choisir le modèle qui vous tente , parmi ceux qui existent dans le commerce et que j'ai choisi de vous montrer .

images panneaux solaires

liaison des deux panneaux cable 2x2.5 avec un point de colle

images panneaux solairesimages panneaux solaires

Le problème rencontré a été l’implantation ,je voulais le mettre le plus près possible de l’autre et hors du champ de mon antenne parabolique.

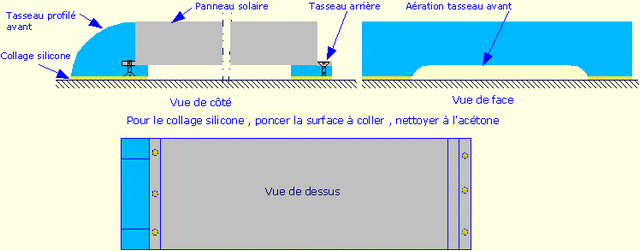

Les cales classiques n’allant pas , j’en ai confectionné deux ,celle de l’arrière c’est un tasseau de 3cm d’épaisseur , a l’avant j’ai profilé et façonné la cale ( voir photo ) 3cm d’épaisseur au dessus du toit pour la ventilation , mais vous pouvez mettre simplement 2 tasseaux de 3 cm pour simplifier , ou des cornières en alu ce qui se pratique beaucoup , à moindre frais.

Les deux cales sont en bois exotique + 4 couches de peinture + tous les joins siliconés ,la surface de collage est plus importante ,La liaison entre les deux panneaux du fil gainé de 2,5 ,il est en fait très court et collé à la cellule par du silicone blanc.
Pour ce qui concerne le silicone j’ai trouvé celui-ci dans un magasin leroy merlin ,du SADER spécial extérieur résistant entre -40° et +100° et a très fort pouvoir de collage.

Avant d’utiliser ce produit j’avais fait l’éssai sur bois contre alu , je n’ai pas pu 48h après dissocier les morceaux .Mon panneau est collé depuis plusieurs mois et aucun problème , colle excellente .

Un point très important , le branchement en parallèle des deux panneaux c’est à dire + avec + et - avec - il faut modifier le branchement sur le régulateur comme préconisé par le constructeur (un petit strap de liaison en plus) voir ci-dessous .
si vous avez 2 panneaux de 100w prendre le régulateur en conséquence bien sur .

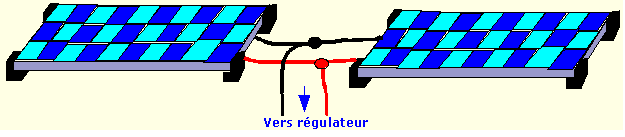

panneaus solaires en parralèle
branchement 2 panneaux en parralèles

support de panneau solaire par rené

Construction d'un support de panneau solaire par rené 28/04/2010

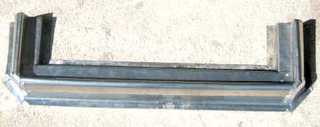

vous trouverez en télechargement le beau travail de rené pour le support de panneau solaire

>>PDF<<

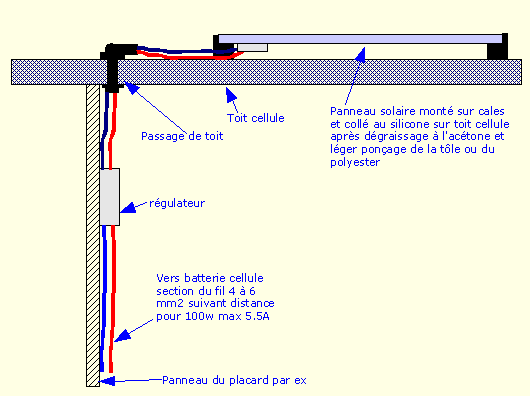

une aide au montage du panneau solaire

images panneaux solaires
images panneaux solaires
images panneaux solaires

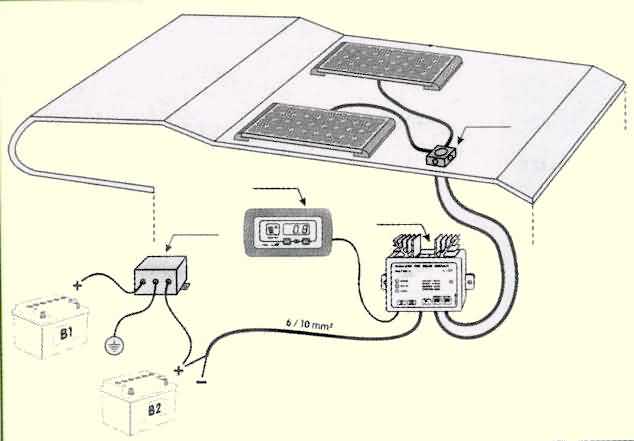

Si vous avez 2 batteries dans la cellule , je vous joins un petit shéma de branchement ci-dessous si vous voulez que le panneau solaire recharche les 2 batteries , je ne m’étendrais pas sur le sujet , vous n’ avez simplement que quelques fils à relier , le - avec le - et un répartiteur entre vos deux batteries .

Je voudrais faire une remarque , on ne peut pas brancher 2 batteries en parallèle sans répartiteur, car la résistance interne des batteries est différente et vous aurez une recharge décharge continuelle d’ou usure prématurée .

Il existe 3 marques connues de tous pour les séparateurs scheiber , karvan et CBE ( bon rapport qualité /prix ).

Le répartiteur csb2 de CBE est trè bien pour la liaison 2 batteries

Réf : 923463 39,60 euros chez les techniciens de l’accessoire .


images panneaux solaires

images panneaux solaires

shéma de branchement de deux batteries en parralèle

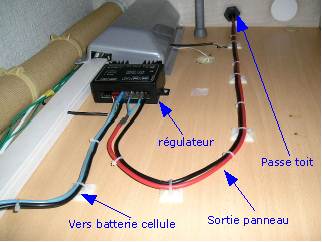

<--branchement du régulateur

images panneaux solaires

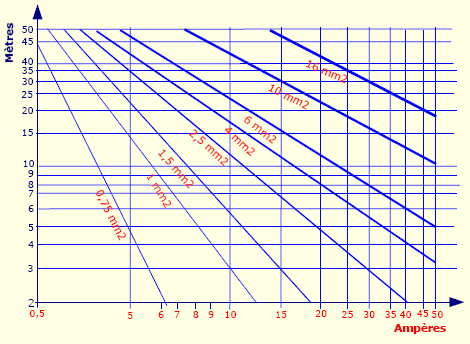

Ci contre à gauche l’abaque de la section du fil à utiliser en fonction de sa longueur ( aller et retour ) et de l’ampérage utilisé .

Par ex 7 m de cable ampérage demandé 30A prenez du 6 mm2

images panneaux solaires



Le prix de revient de mon installation :



Panneau de 50w ............307
Chute de fil de 2,5..............0
Tasseaux bois....................0
Colle................................5


Total :.................... 312 euros

Doc pdf de scheiber , Doc du 100w

site websolaire

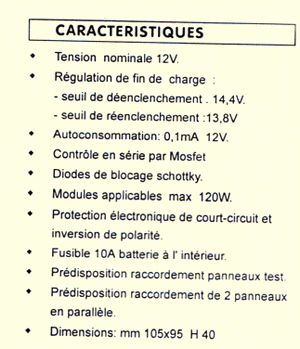

montage panneau solaires caractéristiques du régulateur p162-2

pour 2 panneaus solaires en parallèles

Panneau solaire 2 en 1( panneau solaire + parabole de 65 cm

Samy SolarPlus = mobilité pure. Ce développement innovateur (brevet en instance) le confort d'une unité satellite automatique avec le rendement d'énergie d'un module solaire qui suit le soleil automatiquement - économie d'espace dans une unité combinée. Le système Généraliste-commandé suit automatiquement la position du soleil ou une parabole de 65 de centimètre Ø pour la réception satellite, simplement par la manoeuvre d'un bouton. Samy SolarPlus est équipé d'un module solaire de 50 wp et produit l'énergie maximum par l'alignement optimum vers le soleil à tout moment. En moyenne, ceci correspond à la puissance approximativement de trois panneaux fixe-montés à l'horizontale de 50 wp.

Pourquoi GPS ? le GPS fournit les données de position géographiques précises de l'utilisateur aussi bien que la date et le temps. Basé sur cette information, Samy SolarPlus détermine la position précise par rapport au soleil pour chaque moment. Le module solaire est de ce fait toujours - en particulier aussi par temps nuageux - exactement aligné vers le soleil et assure ainsi le taux actuariel maximum.

Caractéristiques Samy SolarPlus :

images panneaux solaires

nota pour le panneau orientable :

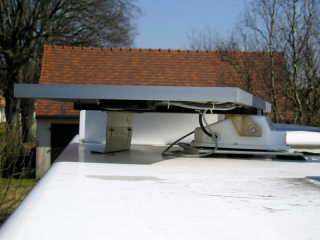

Panneau solaire Alden motorisé (3 ans), vous remarquerez que le panneau n'est pas en ligne avec le campingcar , celui-ci a pivoté de 20° environ par des petites rafales de vent de 70 , 80 kmh qui ont eu lieu dans la sarthe , modèle monté sur un voyageur au parking actuellement chez moi , le panneau est inutilisable en électrique , c'est quand même fragile , celui-ci va être emmené pour réparation (15/03/2006 ).

résultat :

ensemble moteur à changer , pignonerie hs , marc ne fait pas réparer , il garde son panneau à plat .


Commentaires :

Message de Patrick : Je viens de découvrir dans la rubrique "panneau solaire" (nota panneau solaire orientable) le même problème m'est arrivé en juillet 2007 le panneau a également tourné et devenu inutilisable en électricité comme sur le Voyageur. J'ai également fait mettre le panneau à plat. D'après le responsable de l'atelier réparation les panneaux et paraboles électriques sont soucis d'ennuis et de disfonctionnement rien ne vaut un panneau à plat ou une parabole manuelle. Pour ceux qui sont intéressés par un panneau orientable qu'ils se renseignent non pas au vendeur qui cherche une commission sur la vente mais plutot au niveau de l'atelier montage.

Message de claude : j'ai trouvé sur le net 1 panneau photovoltaïque de 180 wats,dimensions 1580x808 poids 15,5 kg pour un prix de 290 E . Adresse: Europe Outdoor living , 8 paul riquet Sete 34200 télé:0467807350 . J'espère que cela plaira à beaucoup de campings cariste. 07/04/2010
cette société fait de l'import direct avec la chine la quantité minimum d'achat : 1 palette soit 44 panneaux . rectification au 15/04/2010

Message d'alain :Une info pouvant peut être servir à d'autres, car il y a 2 semaines, j'étais à la recherche de solutions pour comprendre le dysfonctionnement du régulateur solaire moove dont les voyants jaune et vert clignotaient. Voici ce que j'ai fait : par curiosité j'ai démonté ce régulateur et j'ai remarqué qu' un composant du circuit imprimé n'était plus relié au point de soudure. J'ai donc refait délicatement la soudure et le régulateur marche. 08/2012
