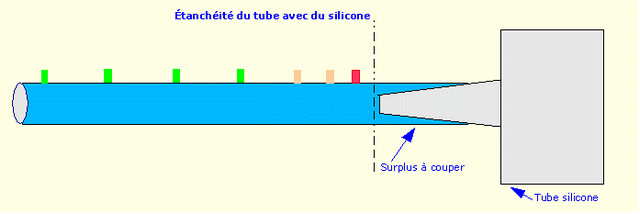

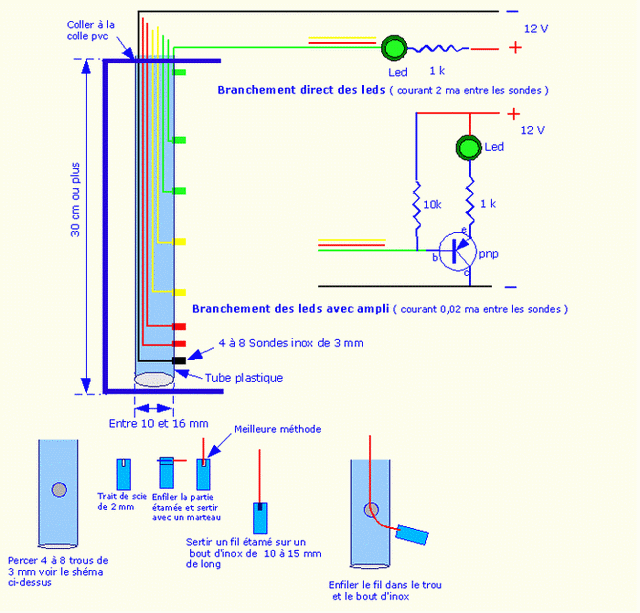

| ci-dessus 8 sondes prêtes ,au milieu étamage et sertissage fil étamé sur sonde , à droite réalisation complète et étanchéité avec du silicone , de l’époxy du polyester....... Ou laisser ouvert , avec un trou au dessus de la dernière sonde , de façon à ce que l'eau s'écoule du tube ( mais risque d'humidité et de faux contacts ) . | ||||||
|
||||||
|
||||||
| Choisir des transistors pnp genre bc327 bc556
bc557 bc559 bc560 à 0.15 cts piece . Prenez des leds 3 ou 5 mm à forte luminosité 0,20 à 0,25 cts pièce . Pour l’inox j’ai utilisé du 3 mm que j’avais en réserve , vous pouvez mettre autre chose , ou des vis de 3mm en inox serties de la même manière . L’électrolyse est insignifiante avec 20 micro ampères de courant entre les sondes , et pendant un temps de contrôle très court . Le diamètre du tube PVC est compris entre 10 et 16 suivant le nombre de sondes et le diamètre du fil utilisé ( il existe du cable multibrins de 8 fils à 0,6 euros le m ) , vous pouvez utiliser des fils de couleurs différentes ou 1 fil noir et tous les autres rouges , il faudra alors contrôler le bon branchement. Circuit imprimé: Pour la révélation j’utilise 6 ml de lessive de soude avec 250 ml d’eau Pour la gravure 250 ml d’eau 8 mlà 10 ml d’eau oxygénée ( 110 Volume ) et 50 ml à 70 ml d’acide chlorhydrique Révélation environ 1 min30 à 2 min 30 suivant CI ( de très bonne qualité du prof ) gravure entre 2 à 5 mn ( à surveiller ) dans un bac plastique chauffé avec une résistance d’aquarium et liquide agité avec de l’air comprimé d’un petit compresseur de peinture . Procédé très économique et fiable que j’ai trouvé sur internet et que j’utilise depuis très longtemps. L’ensemble vous revient entre 5 et 8 euros . Article très intéressant sur la mesure des niveaux site |
||||||
 |

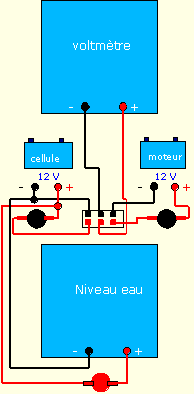

||||||
| Voltmètre à led | ||||||
|
||||||
|
||||||

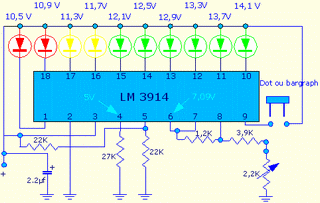

| Ce voltmètre
est basé sur le LM 3914 de national conducteur
, j’utilise ce système depuis plus de 10 ans en modélisme
.
Vous utiliser le montage tel quel , il est très simple ,l’entrée à mesurer est appliquée à la broche 5 par l’intermédiaire d’un pont diviseur ½ 2x22k , la broche 4 sert à étalonner la tension basse soit 27k pour 10,5v ,entre les broches 6,7 et 8 une résistance de 1,2k qui sert à la régulation du courant dans les leds soit Idel = 12,5/r 12,5/1,2= 10 mah , la résistance de 3,9k et l’ajustable de 2,2k servent à ajuster la tension haute soit 14,1v . En reliant la broche 9 au + vous avez la possibilitée d’afficher en dot ( simple led ) ou en bargraph pour le controle vous mettez un voltmètre entre la broche 6 et la masse , et en règlant l’ajustable de 2,2k vous devez obtenir 7,09v environ pour le règlage haut de 14,1v ( la précision vient de la qualité des résistances formant le pont . |
||||||
|
||||||

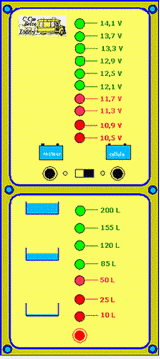

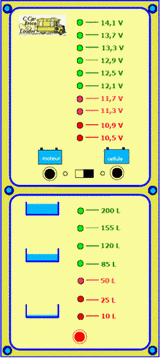

| Panneau d’affichage | ||||||
|
||||||

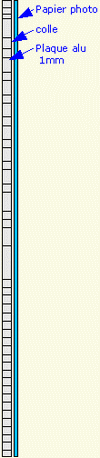

| à gauche , panneau avec leds de 3 ou de 5 , à droite ensemble en cours de montage , vous remarquerez , l’épaisseur ( 1 cm en dessous ) , les leds ne dépassent en réalité que 1 mm au dessus | ||||||
|
||||||
|
||||||
