Montage d'un coupleur manuel 2 batteries cellule 02/02/2008

je n'ai toujours eu qu'une seule batterie cellule ( un peu juste parfois quand même ) , une 100Ah stationnaire , celle-ci donnant des signes de fatigue ,  je viens de
racheter une batterie inovtech de 80AH performante équivalente à une 100AH classique , et entre temps , j'ai découvert RBC , la société qui rénove les batteries .

j'ai donc fait régénérer ma batterie ancienne de 100AH , et me voilà avec 2 batteries différentes une 80AH et une 100AH , pour me permettre d'utiliser les deux dans mon campingcar , j'ai fait une modif à l'installation d'origine et j'ai installé un coupleur manuel marine acheté chez compass 30€ on n'en trouve pas chez les concessionnaires campingcars et ce grâce à jacquot sur le forum .

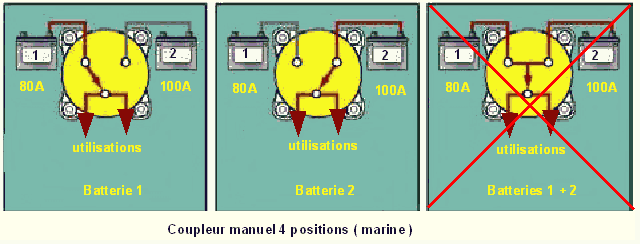

Coupleur de batterie pour alimentation 6,12, 24, 32 V. Capacité: 12 V, 100 A en continu , 4 positions :

lorsque la batterie 1 par ex est chargée , je connecte la 2 , et vis et versa , avec l'alternateur , c'est la même chose 1 ou 2 , çà demande quelques secondes , et les 2 batteries sont toujours au top prêtes à l'utilisation , d'autre part l'avantage d'avoir 2 batteries séparées , c'est d'équilibrer les charges sur les 2 batteries ( eau , lumière , télé , ......)

j'ai monté la 2° batterie près de la centrale , c'est d'ailleurs la seule place disponible , et çà permet de mettre le coupleur dans un endroit accessible de la cellule sous la banquette de dinette et de minimiser le cablage , n'oubliez pas de mettre un fusible de 30 à 50A .

voilà le shéma de branchement ci-dessous , très simple , 3 connections :

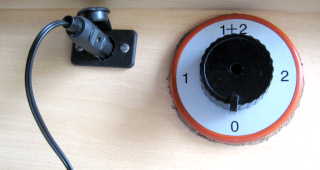

couleur manuel

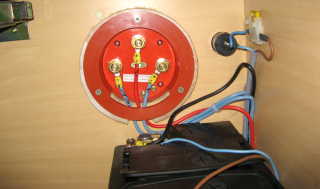

coupleur vue des branchements

coupleur manuel shéma électrique

schéma de branchements


shéma de branchement

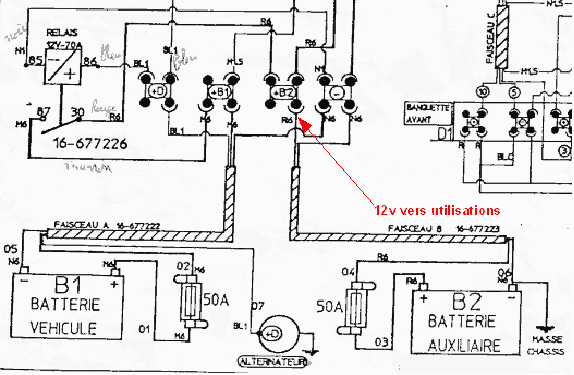

si vous possédez un challenger 102 et suivant , ci-dessus le point vers l'utilisation 12v de la cellule alimenté par la batterie 2 ou 3


branchement batterie n° 1

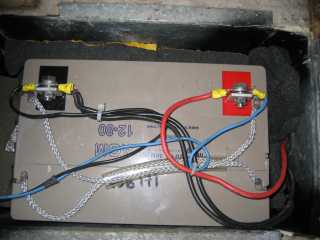

branchements sur batterie n° 1 80AH inovtech qui est dans la soute
lignes de liaisons

vous voyez les différentes lignes allant vers le coupleur et venant de la centrale , fusible de 30 à 50A sur batterie n° 2 porte fusible maison

branchement batterie n° 2

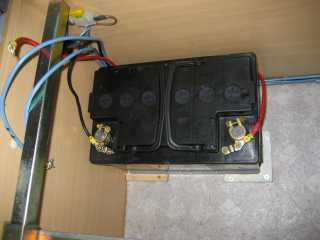

préparation pour mise en place batterie n° 2 100AH sous le siège dinette près de la centrale , ancienne solarwatt régénéré par RBC pôur 59€ garantie 1 an en stationnaire .
branchements électriques vers coupleur

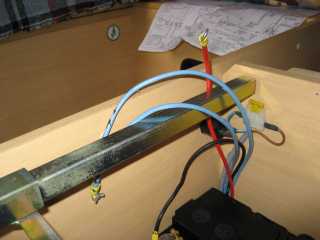

les 3 fils qui vont au coupleur, + batterie 1 , + batterie 2 , et vers utilisations cellule en 6 , pour les couleurs , j'ai utilisé les restes de fils en ma possession, mais les fils sont repérés .

branchement du coupleur

branchement du coupleur

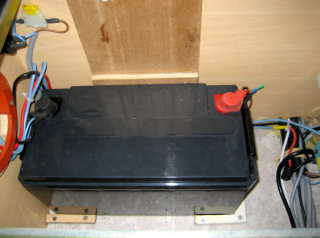

vue de l'ensemble batterie 2

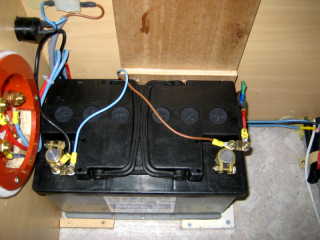

batterie n°2 en place , une laden 100Ah , elle est maintenue anti basculement par la pièce de bois que vous voyez au dessus de la batterie sur le panneau du fond .

vue du panneau

vue du panneau sous la banquette de dinette , la prise 12v est alimentée en direct sur la batterie n°2 , elle me sert pour l'ordinateur portable (90w ) entre autre .
montage d'une batterie inovtech

montage d'une batterie inovtech 80Ah (05/2009)

Avantages :

inconvénients :

si vous avez deux batteries ID , vous pouvez utilisez le branchement 1+2 lorsque vous avez besoin de beaucoup d'énergie
