Convertisseurs 12/220v

Ce genre de convertisseur est un matériel destiné à fournir une alimentation en courant alternatif comme celle du secteur, à partir d'une batterie 12 , 24 V .... , et permet de brancher vos matériels de recharge batteries de la maison ( razoir , appareil photo , caméra ) ainsi que d'alimenter ordinateur , télé , démodulateur ...... ) en 220v sous réserve de la puissance du convertisseur, et des qualités de celui-ci .

Il est possible de réaliser ce genre d'équipement , pour un amateurélectronicien , mais je vous le déconseille pour deux raisons :

si vous voulez voir des réalisations amateurs :

Renseignements tests sur divers matériels

shématique d'un convertisseur

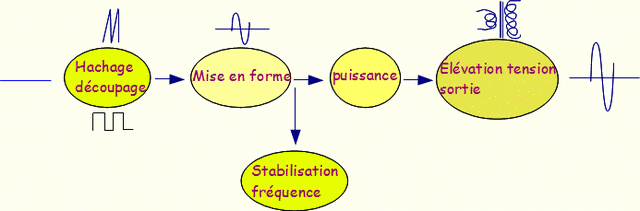

shématique très simplifiée d'un convertisseur

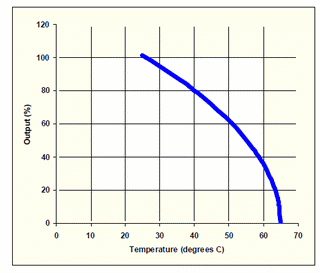

courbe de températureLa plupart des convertisseurs du commerce possèdent les options suivantes :

  • alarme de batterie faible
  • protections surtensions
  • protection inversion de polarité
  • protection surcharges
  • protection surchauffe

il existe 2 types de convertisseurs :

  • pseudo-sinus emoticon
  • pur sinus emoticon

Nous allons voir ci-dessous quelques tests et signaux de sortie de 3 appareils pseudo sinus et 1 pur sinus , température 20 °environ , sous charge de 39W , batterie 12v en charge et 92w .

  • inovtech 300w pseudo sinus
  • inverter 300w de xantrex pseudo sinus
  • motormate 100w pseudo sinus
  • victron 180w pur sinus
ampoules en série pour test 39 watts

matériels utilisés :

  • 1 oscillo sur pc portable
  • 2 controleurs ( bonne qualité )
  • 1 pince ampèremétrique
  • 1 charge 39w mesurée ( 1 transfo 220/10v pour la mesure des oscillogrammes avec 2 ampoules en série de 40w auto )
  • 1 charge 92w mesurée ( 1 ampoule de 100w )

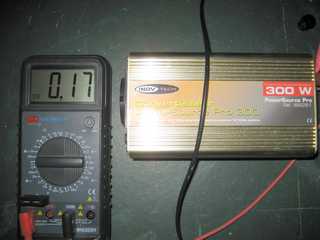

consommation  à vide inovtech
consommation à vide sous 13,47v

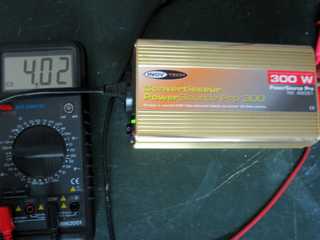

consommation en charge  inovtech
consommation sous charge de 39w sous 13,47v

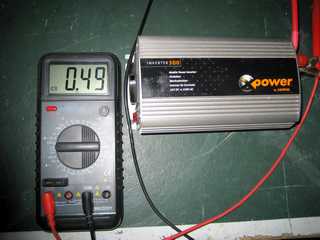

consommation  à vide inverter 300
consommation à vide sous 13,65v

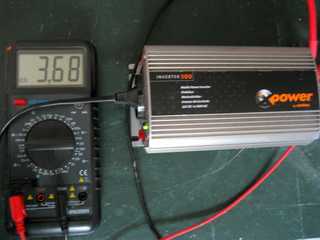

consommation en charge  inverter 300
consommation sous charge de 39w sous 13,65v

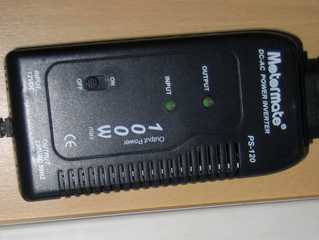

convertisseur motormate 100W
Motormate consommation avec pince à vide 0,22A sous 13,82v
convertisseur motormate 100W
Motormate consommation avec pince sous charge de 39w 3,88A sous 13,82v

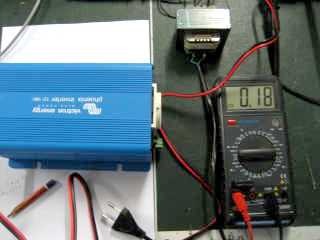

victron consommation  à vide
Victron consommation à vide 0.18A sous 13.84v

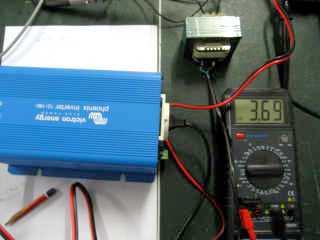

victron consommation en charge
Victron consommation sous charge de 39w 3,69A sous 13,84v

Tableau récapitulatif des rendements avec charge 39w , 20 °

consommation à vide tension en charge consommation en charge Rendement
Inovtech 300w pseudo sinus 0,17A 13,47V 4,03A 72%
inverter 300w de xantrex pseudo sinus 0,48A 13,65V 3,68A 78%
motormate 100w pseudo sinus 0,21A 13,82V 3,88A 73%
Victron 180w pur sinus 0,18A 13,84V 3,69A 76%

Tableau récapitulatif des rendements avec charge 92w , 20 °

consommation à vide tension en charge consommation en charge Rendement
Inovtech 300w pseudo sinus 0,17A 13,00V 8,94A 79%
inverter 300w de xantrex pseudo sinus 0,48A 13,00V 8,91A 79%
motormate 100w pseudo sinus 0,21A 12,90V 9,98A 72%
Victron 180w pur sinus 0,18A 12,40V 9,20A 80%

Tableau récapitulatif des tensions avec ou sans charge 39w , 20 ° 12,7V

tension à vide tension en charge
Inovtech 300w pseudo sinus 226V 208V
inverter 300w de xantrex pseudo sinus 193V 201V
motormate 100w pseudo sinus 228V 229V
Victron 180w pur sinus 230V 228V

la tension de sortie n'est pas très stable en pseudo sinus , de plus démarrage du ventilo , en principe un bon convertisseur donne + ou - 3% en tension et + ou - 0,1% en fréquence , sur le victron tension moyenne relevé 230v après quelques minutes de chauffe .

et maintenant , passons aux signaux générés , utilisation d'un oscillo numérique sur pc avec un average de 2 ( moyenne du signal généré ) :

courbes oscillo

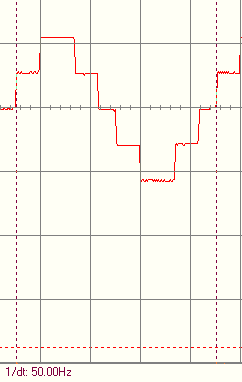

inovtech 300w à vide
courbes oscillo

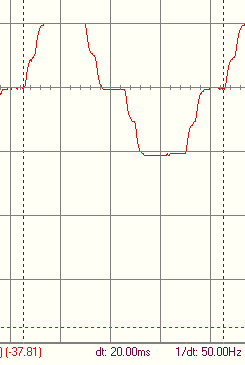

inovtech 300w en charge
courbes oscillo

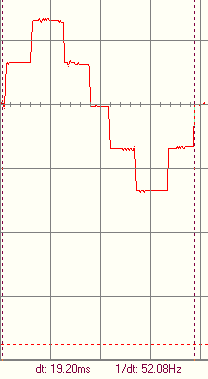

inverter 300w à vide
courbes oscillo

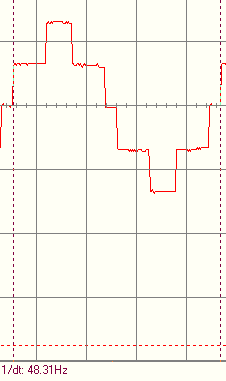

inverter 300w en charge
courbes oscillo

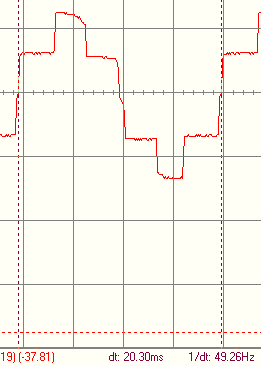

motormate 100 à vide
courbes oscillo

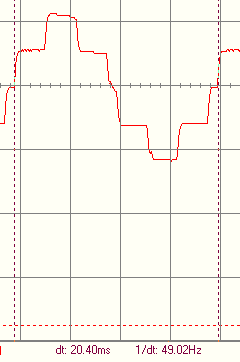

motormate 100 en charge
signal 50hz de l'edf
secteur edf
signal 50hz d'un générateur
générateur ( signal parfait )
oscillogramme victron à vide
Victron 180w à vide
oscillogramme victron sous charge 39w
Victron 180w en charge 39W sinusoïde parfaite

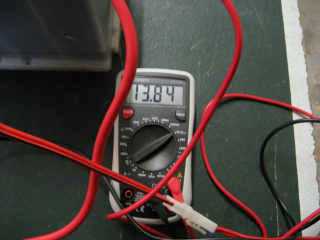

tension victron pour leséssais
tension victron pour leséssais sous 39w

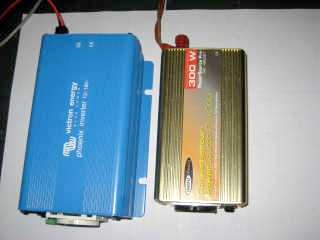

comparatif taille victron et inovtech
le victron est un peu plus cher et plus conséquent
victron 180w 128 € inovtech 300w 90 €
victron 72x132x200 inovtech 60x92x195
poids victron 2,7kg inovtech 0,8kg

on peut remarquer sur ces images que le signal de l'inovtech est de meilleure qualité que les deux autres et plus stable en fréquence , car pour les deux autres cela varie de 48hz à 52hz ( un bon convertisseur donne entre 50.05hz et 49.95hz ), avec un convertisseur de mauvaise qualité , j'ai détruit un téléviseur à tube cathodique , il y a de cela quelques années , de plus les convertisseurs pseudo sinus provoque unéchauffement du matériel .

Pour ce qui concerne le victron , signal parfait , fréquence stable à 50,1 hertz , tension entre 230 et 235v stableégalement , démarrage rapide en puissance , très bon matériel .

j'ai vu 10/2010 un pur sinus 200w à 100 € , 500w 145 € site , victron site , la qualité s'améliore et les prix baissent , il existe des " purs sinus" à bas prix ex 300w 45 € , que je n'ai pas testé , certains sur le forum ont eu des problèmes , n'hésitez pas à prendre du bon matériel , on s'y retrouve toujours .

je possède le victronqui délivre véritablement 180w , largement suffisant pour un campingcar ( car les Ampères coûtent cher ) ,avec la puissance immédiatement , vous n'aurez aucun problème d'alimentation de matériel sensible ou autre .

attention à la section du cablage jusqu' à 3m utilisez du 6mm2 , essai sur le victron avec 1,5m en 4mm2 avec charge 92w 9,2 A , au bout de 40mn le fil est tiéde , ( le convertisseur par contre est froid ) , et la batterie se vide rapidement si elle n'est pas en charge .....
vos prises 12v ne sont peut être paséquipées de 6mm2 , alors faites une liaison directe avec la batterie .

Pour infos

2 oscillogrammes d'un groupeélectrogène de bas prix :

oscillogramme di signal de sortie d'un groupeélectrogène  à vide

ci-dessus groupeélectrogène à vide

oscillogramme di signal de sortie d'un groupeélectrogène en charge

ci-dessus groupeélectrogène en charge sous 39W.

La fréquence n'est pas stable , le signal qu'on peut considéré aussi comme un pseudo sinus la tension de sortie 230v fluctuant environ après reglage du ralenti , ce genre de groupe peut dépanner , à la condition d' être présent , car s'il s'emballe , c'est arrivé à deux colisiers, la tension monte allégrement à 750v alors l à bonjour les dégats ( sur un esterel , le blocélectronique complet à changer ).......

Si vous êtes accroc du groupe choississez un inverter le prix est plusélevé , mais c'est le seul risque que vous prenez....


Pour info , groupeélectrogène yamaha 1000


oscillogramme d signal du groupeélectrogéne yamaha1000

oscillogramme en charge 39w

photo du groupeélectrogéne yamaha1000

groupe en test

mesure de la tension de sortie

tension de sortie

la tension du groupe yamaha 1000 est très stable à 230V la fréquence 50 herz , et une belle sinusoïde de sortie , rien à redire , c'est parfait , de plus pas très lourd et silencieux .
