Convertisseur Automatisation de marche arrêt ( par Patrick )

prise utilisée pour le convertisseur automatique

Le constat de départ:
Le convertisseur consomme 7 à 800 mA à vide ( pour certains convertisseurs de puissance) et comme il est dans un coffre, on va oublier de l'éteindre après usage et consommer 15 à 20 Ah par jour en pure perte.
L idée (géniale de Pat )
Mettre en route le convertisseur et l'arr êter simplement et automatiquement quand on branche ou débranche un appareil 220V dessus.
La solution
La prise 220V actionne un poussoir commandant un relais mettant le convertisseur en circuit.
Les prises que ma vendues l'accessoiriste sont serties au milieu et présentent un trou traversant de part en part.
Avec une pointe et un petit ressort genre ressort de stylo on peut faire le poussoir , la partie électrique sera assurée par un micro-switch.
cornière pour la pose microswitch
Le support de micro-switch		 modif cornière pour pose du renfort
Le support de micro-switch		 refort cornière
Le support de micro-switch
cornière préparée
Une petite cale pour tout se tienne droit		 épingle et ressort pour actionner le micoswitch

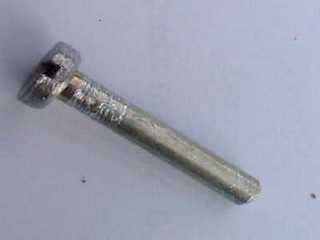

Le poussoir: un clou + un ressort. Le clou sera recoupé ainsi que le domino de blocage pour ajuster la longueur		 cornière en place
Le suppor est en place: j ai utilisé un trou existant et l emplacement de la terre pour le fixer sans aucune modification de la prise.
Le micro-switch est en place et le poussoir bloqué par un morceau de dominoélectrique.
montage final 2
une autre vue du montage 		montage final 3
vue du poussoir 		montage final 1
cablageéffectué

Le relais utilisé est un 40 A de type automobile : la qualité est suffisante pour l'usage qu'on veut en faire et le prix modique (quelques Euros).
Après avoir dessiné le schéma ,j ai ajouté un fusible par sécurité après le + batterie au niveau du relais .
J ai fini le montage dans le CC en limitant la longueur de fil ( en rouge sur le schéma) à moins d un mètre ce qui permet de ne pas avoir de pertes.
La prise 220V plus une deuxième ontété montée sur la paroi du coffre et tout fonctionne comme prévu et du premier coup (ça me surprend).
J ai essayé avec diverses charges ampoules PC portable ,pas de soucis.

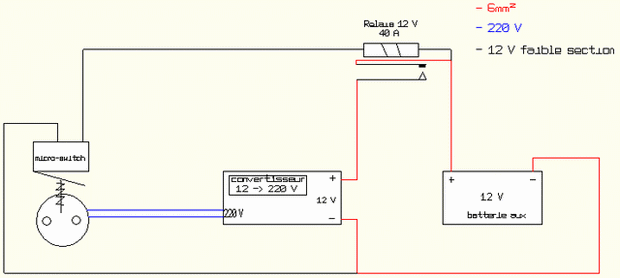

planélectrique du montage
barre de séparation

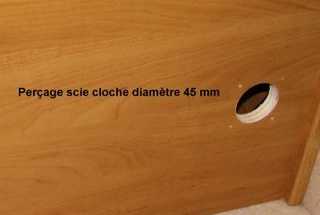

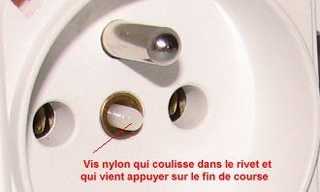

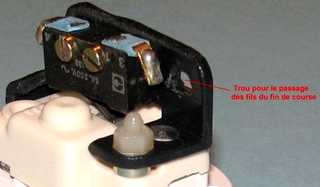

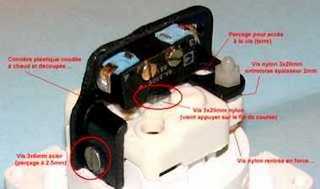

Modifications apportées par jean

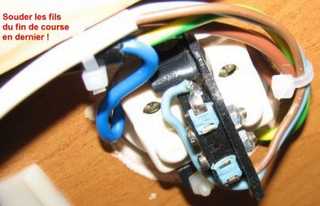

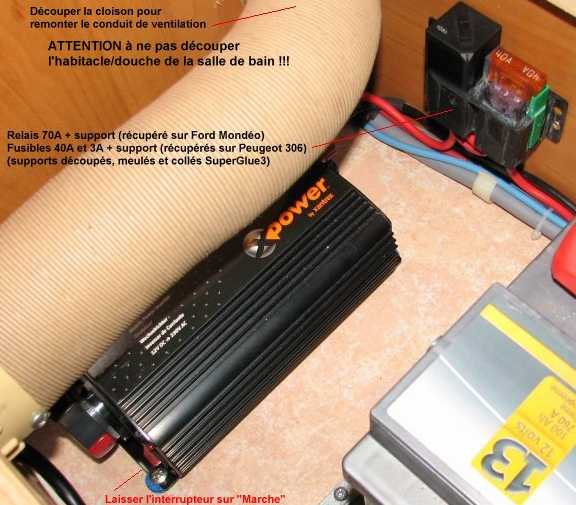

vue 1 de la mofif de jean vue 2 de la mofif de jean
vue 3 de la modif de jean vue 4 de la modif de jean
vue 5 de la modif de jean vue 6 de la modif de jean
vue 7 de la modif de jean vue 8 de la modif de jean
vue 9 de la modif de jean

Modifications apportées par jean pierre 24/10/2008

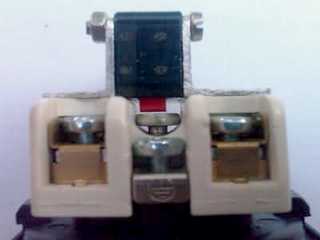

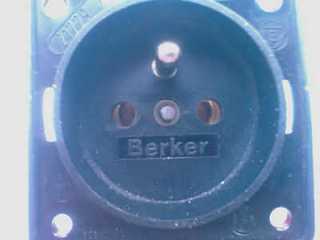

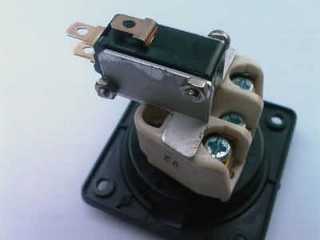

je viens de faire une petite modif pour adapter le microswith sur une prise berker,(differente de celles mise comme exemple et pas possible de visser les pattes) , les pattes alu sont collées a l'araldite sur le corps de la prise .
jean pierre 1 jean pierre 2
jean pierre 3 jean pierre 4
