J’avais une antenne classique week end qui fonctionnait moyennement avec des hauts et des bas dans la réception plutôt des bas.

Cette année 2003 de nouvelles antennes TELECO voyager plus de 50 cm de diamètre sont apparues sur le marché ,je me suis décidé a en acheter une.

si vous avez à percer votre toit pour le montage de l'antenne ----->


antenne teleco
fig1

antenne teleco
fig3

antenne teleco
fig5
antenne teleco
fig2

antenne teleco
fig4



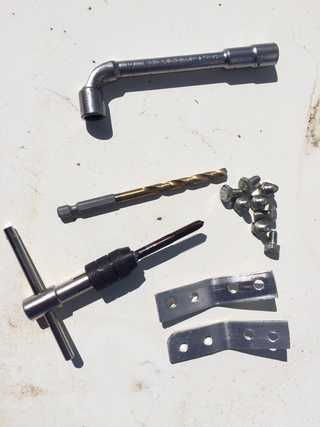

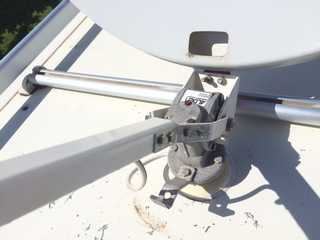

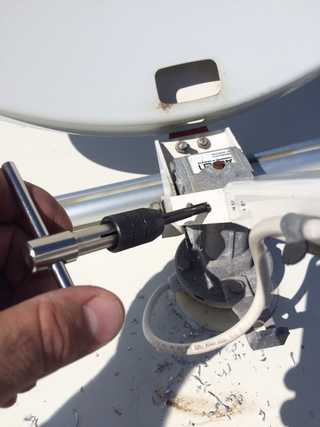

Montage de l'antenne

après avoir choisi l'emplacement idéal pour votre antenne , procédez comme suit :

  • percez votre toit avec une fraise de 40 suivant les conseils ci-dessus .
  • mettre sur votre toit un renfort en alu ou en tôle suivant votre goût (pas oblifatoire) .

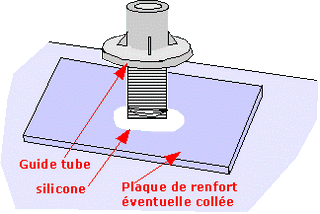

  • mettre du silicone et emmancher le guide tube en plastique .fig1

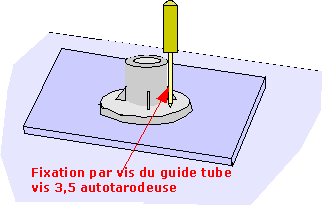

  • fixer le guide tube avec de vis autotaraudeuses de 3,5 fig2

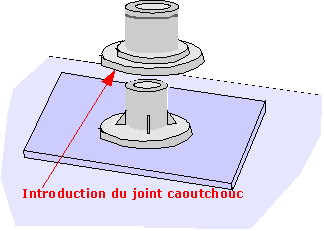

  • introduire le joint caoutchouc sur le guide bien à fond fig3

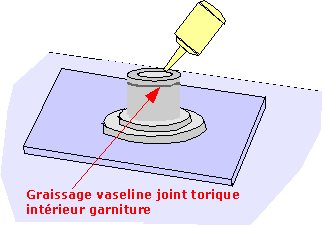

  • graissez l'emplacement du joint torique , à l'intérieur fig4

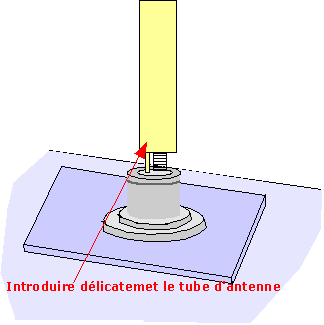

  • emmancher délicatement le tube d'antenne fig5
  • mettre la rondelle et bloquer le guide tube dans votre penderie
  • mettre en place la plaque de fixation sur la paroi penderie suivant shéma ci-dessous
  • terminer le montage , et branchez le coaxial d'antenne sur le décodeur
  • voir ci-dessous pour les réglages


emoticon

emoticon



Rebouchage du trou d’antenne avec du polystyrène expansé et collage d’un cache rond en plastique blanc, à l’intérieur.
A l’extérieur le trou a été caché par le rail livré avec l’antenne , pour faire glisser le rouleau lors du rabat de celle-ci.


emoticonemoticon



Le montage par lui même n’a rien de difficile , à part le perçage du toit (j’ai du boucher l’ancien trou de l’antenne et enrefaire un autre à coté pour ne pas faire de l’ombre à mes panneaux solaires ) et le bon écartement par rapport à la cloison de la penderie.

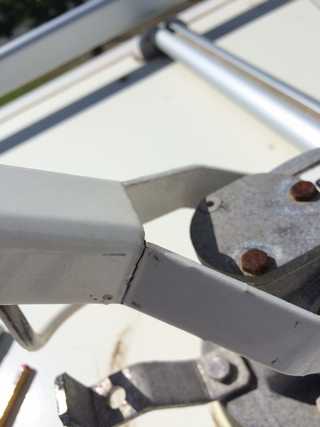

J’ai eu un problème une fois l’antenne en place lorsque je tournais celle-ci pour la monter j’avais de fortes vibrations sur ma cloison ,il faut dire que les constructeurs pour gagner du poids allège un peu tout , même les porte monnaies .

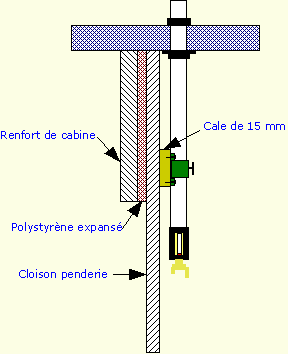

J’ai du mettre une cale sous la fixation du mat pour écarter celui-ci de la cloison j’avais du mal à tourner la manivelle . Cette cale de 15mm est collée à la colle contact sur la cloison ce qui permets un meilleur vissage des vis de fixation et une meilleure assise de l’ensemble ( la cloison est un sandwich de 2 contreplaqués avec des mat d'antennetasseaux ,si les vis tombent sur un tasseau c’est bon , mais si c’est dans le vide !! )

D’autre part j’ai rempli l’espace entre la cloison de la penderie ext et le renfort de cabine avec du polystirène expansé , afin de rigidifier ensemble ces deux éléments

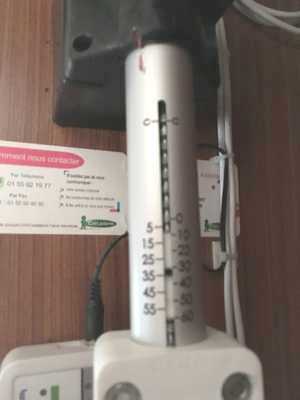

J’ ai mis un repère en rouge au niveau zéro pour indiquer que l’antenne est complètement repliée de manière à ne pas forcer avec la vis de règlage .


emoticon

Méthode de règlage simple

Lorsque le téton indicateur de pente est bien règlé à zéro ( antenne entièrement repliée ) , poste de télé et décodeurs allumés et télé visible de l’endroit du règlage .

1° règler la pente à 35° environ
2° tourner l’antenne au sud grace à la boussole
3° fignoler les reglages ( en tout 40 s maxi )

J’ai fait des éssais avec un satfinder , c’est beaucoup moins pratique , le son est de plus assez violent et çà coûte en promos 10 euros , à mon avis investissement inutile .


emoticon

quart de rond de finition

emoticon

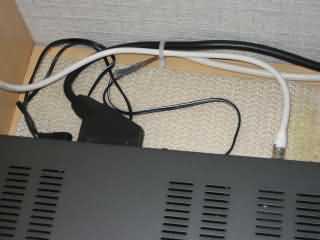

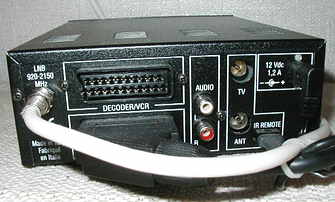

Décodeur dans la penderie

emoticon

la boussole dans la penderie pour indiquer le sud


La boussole est montée sur de la mousse afin de la manipuler plus aisément si votre véhicule n’est pas tout à fait à l’horizontal , Je l’ai mis à cet endroit car c’est là qu’elle est la moins perturbée par les parties métalliques J’ai collé une baguette quart de rond dans l’angle en guise de finition pour cacher le polystirène .

Depuis ces deux petites modifications je n’ai presque plus de vibration , la cloison de la penderie est beaucoup plus rigide et la manoeuvre est aisée , pour ce qui concerne la réception satellite , c’est formidable ,avec 50 cm je reçois partout en france dans de très bonnes conditions et la mise en place demande 40 secondes environ , avec une alden motorisée il faut 30 à 35 secondes .

Test réalisé le 18/02/2004 , j’ai laissé mon antenne ouverte involontairement parabole face à la route et j’ai roulé à 110 kmh en moyenne sur une 4 voies pendant 30mn , après vérifications tout baigne , rien n’a bougé par contre le campingcar était quand même freiné , mon portefeuille aussi , puisque j’ai eu une amende de 90 euros , il y avait une portion de route à 90 ! !

emoticon

emoticon

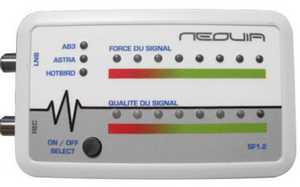

Pour info le satellite finder

Le satellite finder est un outil de règlage de parabole que l’on peut trouver autour de 10€ , mais qui n’est pas utile dans un campingcar ( la meilleure méthode est celle décrite plus haut ) .

Le satellite finder s’intercale entre le LNB et votre décodeur , l’alimentation se fait automatiquement , il dispose d’un bouton de règlage de sensibilité et d’un signal buzzer fort.

Lorsque vous avez orienté votre parabole vers le sud et règlé l’inclinaison à environ 30 35° , vous voyez l’aiguille se déplacer vers la droite en fonction de la puissance du signal reçu et vous entendez le bruit de plus en plus aigu du buzzer , lorsque vous recevez le max de signal vous êtes en principe règlé .


emoticon

emoticon

emoticon

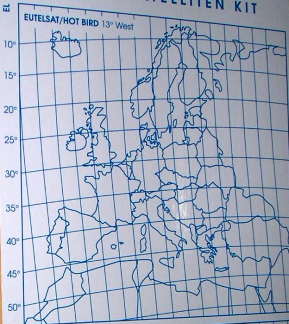

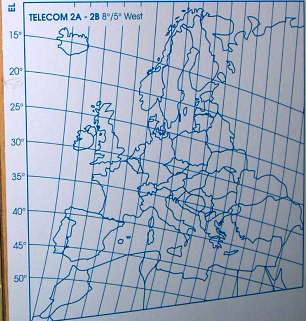

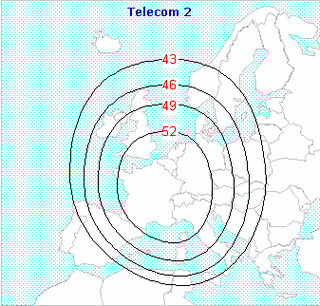

Ci-dessus les élévations pour Télécom 2A 2B , Astra , et hot bird

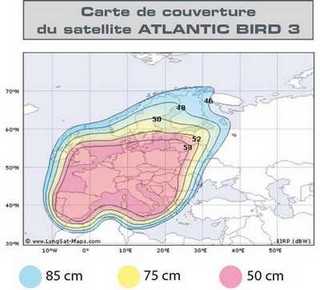

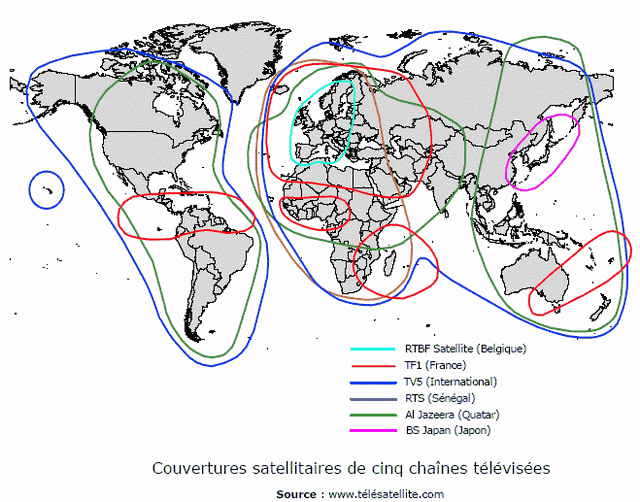

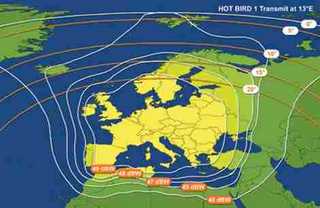

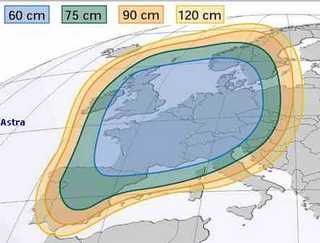

Couverture de satellites

emoticon

emoticon

emoticon


emoticon











8/2004 , voyage au portugal , réception de toutes les chaînes françaises jusqu’a péniche ( au dessus de lisbonne ) parabole de 50 cm.

vous pouvez télécharger les tableaux de règlages pour la france , l'europe et l'afrique du nord ici

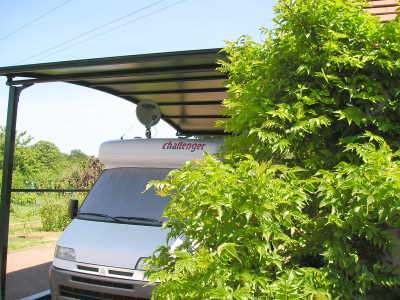

challenger antenne déployée sous abri







expérience interessante , l'antenne est déployée sous abri protec car , et l'image est parfaite , le toit est plastifié , mais il y a des barres métalliques tous les 1,5m environ et l'abri fait 3 m de haut en entrée .

antenne très rustique et fiable .

emoticon

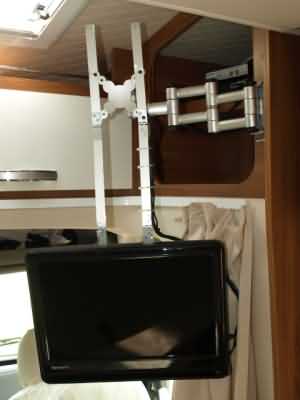

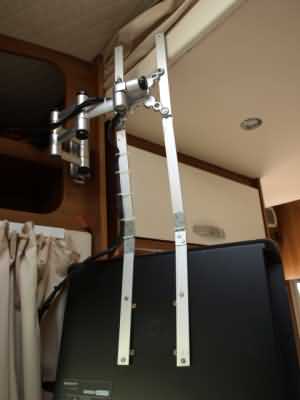

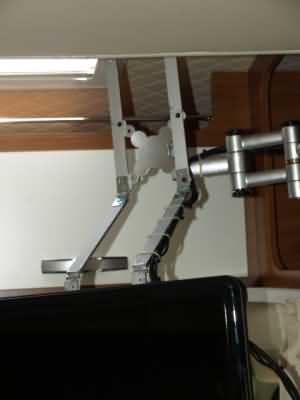

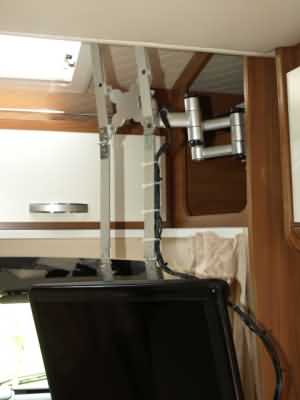

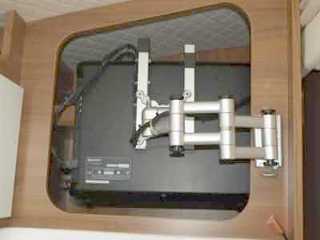

système de compas qui permet de descendre le téléviseur à hauteur du regard par yves 03/2013

Réaliser un système de compas qui permet de descendre le téléviseur à hauteur du regard ce qui évite d'avoir le nez en l'air. Et une fois replié le téléviseur retrouve sa place, pour le maintenir fermé deux petits tube carré de 20 x 20 se trouvant emboîtés au dessus des compas repliés

Matériel nécessaire:

2 barres alu de 5 x 20 longueur 70 cm

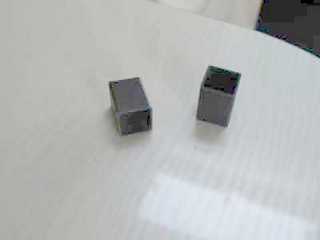

6 cm de tube carré de 20 x 20
4 charnières
1 sachet de vis de 4
colliers rilsan

Outillage:

scie a métaux
perceuse
tournevis
mètre
pointeau
foret a métaux

pour un total de 14,97 euros

support tv yves support tv yves
support tv yves support tv yves
support tv yves support tv yves

emoticon

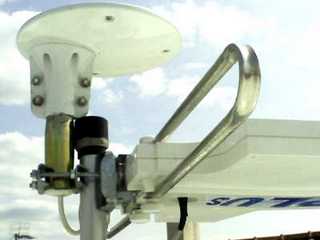

Montage d'une antenne omnidirectionnelle couplée avec une antenne directionnelle par william 02/2010

antenne directionnelle william
antenne directionnelle william

antenne multidirectionnelle achetée chez "CONRAD " antenne omnidirectionnelle mobile ELAP:ref:085251-62

antenne directionnelle de Narbonne Accessoires "Teleplus TELECO "

Pour alimenter l'antenne omnidirectionnelle j'ai fait un chuntage en Y sur le cable venant des batteries et l'alimentation de l'antenne TELECO dans le placard penderie et y ai ajoute un interrupteur de façon a faire fonctionner soit l'une soit l'autre antenne; en fonctionnement , il ny a qu'une antenne et ampli d'alimenté a chaque fois suivant l'antenne utilisée .

le cablage de la omnidirectionnelle passe par le mas également,les 2 alimentations et les 2 amplis sont dans la penderie, par contre, seul bemol , j'ai un cabled'antenne volant relier du boitier d'alim/ampli a la télé mais cela ne nous gène pas car il est en hauteur et est long de 1,50m .

Chaines captées :TNT et Hertziennes , bien evidemment suivant la réception , j'utilise l'une ou l'autre , en prioritée la multidirectionnelle .

emoticon

emoticon

Panneau solaire 2 en 1( panneau solaire + parabole de 65 cm

Samy SolarPlus = mobilité pure. Ce développement innovateur (brevet en instance) le confort d'une unité satellite automatique avec le rendement d'énergie d'un module solaire qui suit le soleil automatiquement - économie d'espace dans une unité combinée. Le système Généraliste-commandé suit automatiquement la position du soleil ou une parabole de 65 de centimètre Ø pour la réception satellite, simplement par la manoeuvre d'un bouton. Samy SolarPlus est équipé d'un module solaire de 50 wp et produit l'énergie maximum par l'alignement optimum vers le soleil à tout moment. En moyenne, ceci correspond à la puissance approximativement de trois panneaux fixe-montés à l'horizontale de 50 wp.

Pourquoi GPS ? le GPS fournit les données de position géographiques précises de l'utilisateur aussi bien que la date et le temps. Basé sur cette information, Samy SolarPlus détermine la position précise par rapport au soleil pour chaque moment. Le module solaire est de ce fait toujours - en particulier aussi par temps nuageux - exactement aligné vers le soleil et assure ainsi le taux actuariel maximum.

Caractéristiques Samy SolarPlus :

emoticon

La TNT 13/02/2010

La France passe à la télé tout numérique entre 2009 et 2011 , donc il sera necessaire de changer le démodulateur actuel analogique sur nos campingcars par un démodulateur numérique .

il existe de nombreux démodulateurs numériques , mais en 12v c'est un peu limité , j'en ai choisi 2 avec un bon rapport qualité prix :

  1. ANGEL TNTSAT RS 3200 chez Brico Dépot a 99,99 € adresse transmise par herald ou >>ici<< n'existe plus au 19/02/2010
  2. METRONIC chez transplanet réf 441631 pour 99,27 €

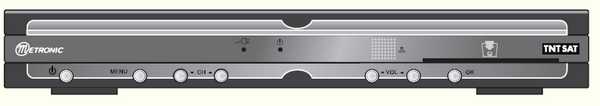

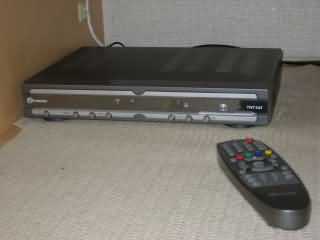

démodulateur metronic tnt 3

Métronic

Description:

Caractéristiques Techniques:

démodulateur metronic tnt 3Les + produit:

Les - produit :

démodulateur métronic avant

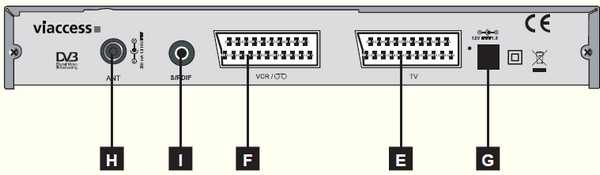

démodulateur métronic arrière

Réglages :

Avec le metronic , ce n'est pas facile , le reglage est pointu et il n'y a pas d'aide genre bargraphe ou autre progressive, c'est du tout ou rien , (pratiquement inutilisable ) donc élévation 32° orientation sud puis légèrement vers la gauche ( est ) mais il faut attendre 2" entre chaque position de la parabole , mm par mm , pour savoir si c'est bon ou non , donc cela demande du doigté et un peu de patience ( avec de l'entrainement j'arrive à faire le reglage entre 1 à 2 mn en connaissant bien l'élévation ce qui n'est pas le cas lorsqu'on se déplace) .

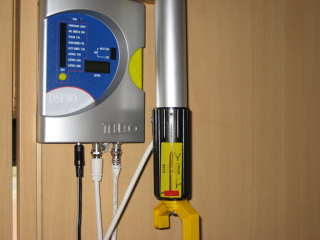

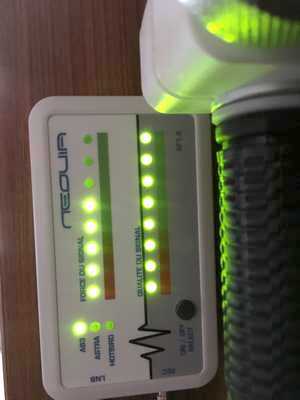

Pour aider grandement le règlage il existe un module d'assistance au pointage antenne manuelle le DSF teleco vendu chez narbonne 199€ réf 571167 ci-contre ------>

- dimensions : 145x105mm

- branchez le cable d'antenne satellite et la sortie vers le démodulateur , ainsi que l'alimentation 12v externe ( 12v cellule)

- mettre en marche le dsf80 ( bouton jaune à droite ) choisir son satellite ( petit bouton jaune à gauche ) , mettre l'antenne à l'élévation donnée par les cartes ci-dessous , orientation sud , un beep vous prévient du bon reglage , le parfaire jusqu'à obtenir le max de barres , le voyant à droite doit être sur ok , et puis couper l'alimentation avec le bouton jaune à droite , le reglage est terminé ( 1 mn ) , vous n'avez plus qu'à mettre en marche le démo et la télé , appareil extremenent fiable .

mise à jour du DSF80 -----> ici

une autre astuce consiste à acheter le démodulateur avec une aide au pointage intégré bargraphe ou bip , par ex chez mezzoto , vous avez plusieurs modèles pour 259€ ( 02/2010 ) carte viaccess 4 ans

il existe aussi des modèles avec l'abonnement gratuit TNT fransat , il existe 9 modèles ,mais en 220v donc il faudra un convertisseur 12/220v de préférence pur sinus .

téléchargement tableau des élévations pour satellite pour l'europe >> ICI <<

procédure de mise à jour DSF80 >>ICI<<

Message = il existe 1 dècodeur Philips hd avec bargraf niveau réception et qualité,liaison péritel et hdmi. PHILIPS DSR 5020,a environ 170€ sur internet , très bonne qualité d'image,alim par bloc 220v ou 12v de jean 10/2010

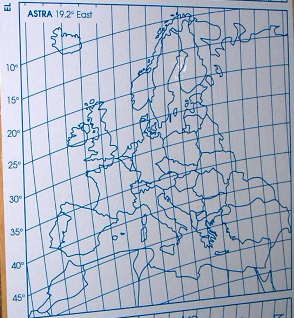

Astra 19.2 E

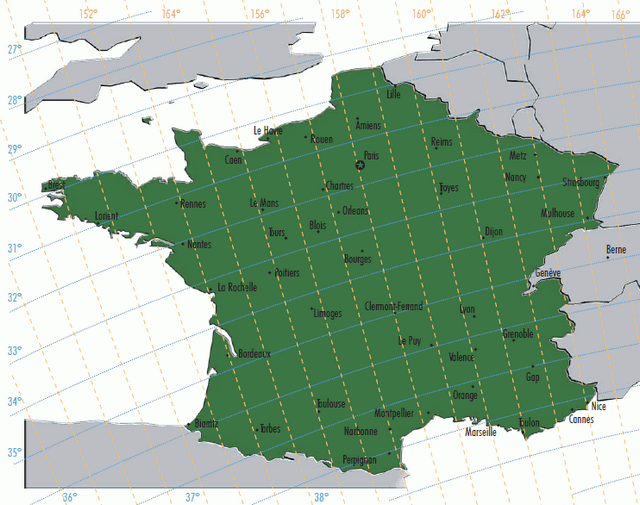

tableau astra france

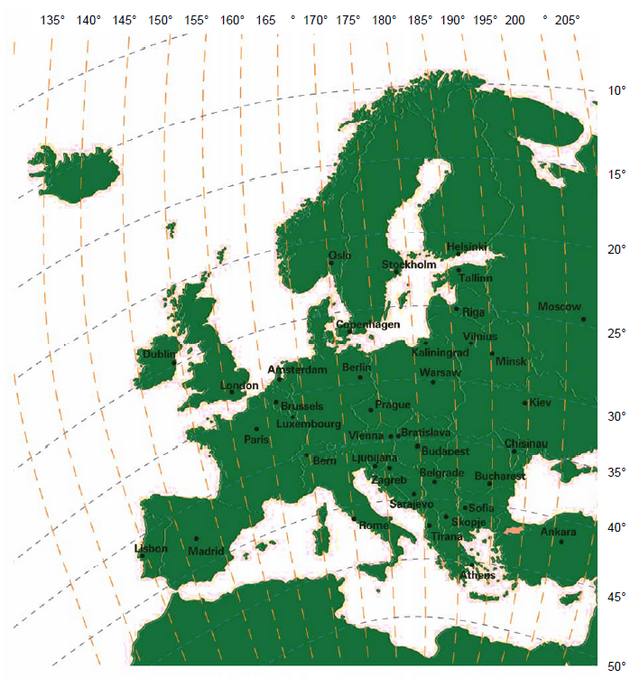

tableau astra europe

emoticon

Comment régler éfficacement et à moindre coût la parabole de votre Camping Car ? par claude 05/2013

Réception de la télé dans un camping car


Le choix se fait entre la TNT Terrestre et la TNT (terme abusif) satellite. La TNT terrestre est plus adaptée aux installations fixes (habitations avec point haut) La TNT satellite présente l'inconvénient de la recherche du satellite.

La recherche manuelle est bien plus accessible, mais il faut bien s'organier. C'est le but de cet exposé.

Organisation

Préalable

Lorsque les signaux satellites étaient analogiques, la recherche des satellites était relativement aisée avec une antenne manuelle.

Maintenant que les signaux sont numérisés, c'est beaucoup plus compliqué.

Explication : En effet ces signaux (numériques) émis par le satellite doivent être mis en forme pour pouvoir être visualisés sur nos écrans.

Or ce temps de traitement de l'information est loin d'être négligeable.

Ceci a pour conséquence de rendre impossible la visualisation en temps réel du signal.

Pour chaque nouvelle position de la parabole il faudrait attendre une minute afin de voir le résultat. Ce qui est invivable. Personne ne souhaite consacrer une heure chaque jour pour réceptionner une image.

équipement nécessaire :

  1. Parabole équipée de son détecteur.(LNB)
  2. Une commande manuelle.
  3. Un démodulateur . C'est lui qui va mettre en forme les signaux du satellite pour les visualiser sur l'écran.
  4. Un écran qui peut être un simple téléviseur
  5. Outil de détection des satellites..
  6. Une boussole

Objet de ce tuto

Réglage nécessaire à chaque aire de stationnement.

En effet , chaque jour il va falloir procéder a la recherche du satellite.

Comme nous l'avons vu précédemment ,cette recherche quotidienne est très pénible

Si on compare avec une installation fixe , Le technicien va chercher et immobiliser votre parabole une fois pour toutes . Dans notre cas il va falloir le faire chaque jour.

Je fixe mon développement sur l'achat d'un "chercheur de satellite" ( satfinder)

Pas très cher et pratique.

matériel









Par exemple , mais il existe d'autres modèles. Celui ci fonctionne très bien.

Nous allons détailler son utilisation.

Recherche du satellite

Préparation :

Cela se fait indépendamment de la télé et du démodulateur.

Cela implique effectivement de débrancher l'antenne du démodulateur . En effet la pile doit être seule a alimenter le détecteur (LNB)

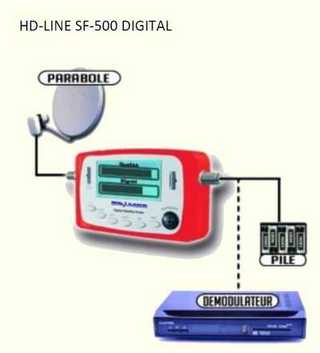

shéma d'utilisation

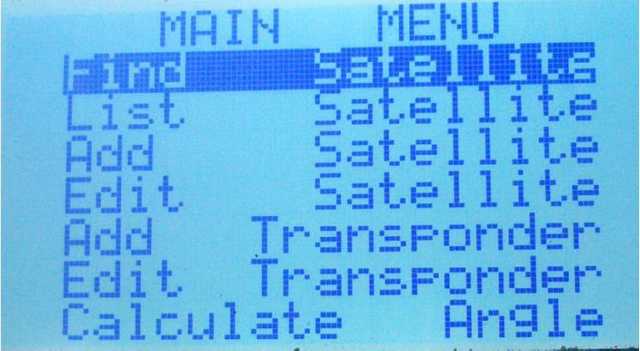

Lors de l'alimentation du satfinder SF-500 , l'écran s'allume . Et après l'initialisation il présente l'écran suivant

reglage écran

emoticon
Orientation de l'antenne

Pré orientation de l'antenne :

positionnez approximativement votre antenne horizontalement par rapport au sud de votre boussole. a l'aide de la commande verticale vous balayez la zone. Si vous vous approchez de la zone recherchée un signal sonore sera émis par le SF-500 et le bar graphe inferieur apparait.

bargraphe

Maintenant affinez l'horizontalité , puis la verticalité.

Remarque : lors du réglage initial de votre installation vous pouvez optimiser la qualité en modifiant la position du LNB sur la parabole ( distance ET rotation)

Fin des réglages


Immobilisez votre commande manuelle Rebranchez votre démodulateur , il est prêt à fonctionner.

Conclusion.

Vous venez d'économiser 2000€ (antenne automatique ) plus 200€ pour le satfinder moins cher et je ne compte pas la main d'oeuvre.

Le réglage dure UNE minute lorsque vous aurez assimilé cette procédure.

astuces

utilisation de la commande manuelle. position de repli.

Lorsqu'on se trouve a l'intérieur du Ca Car il n'est pas facile de savoir si on se trouve bien en face des repères du rangement .

Un simple repère de peinture règle le problème (Position de l'antenne en position route) .

reglage mat

exposé pdf en téléchargement ici

emoticon

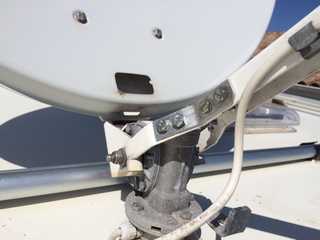

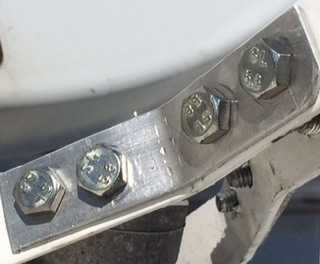

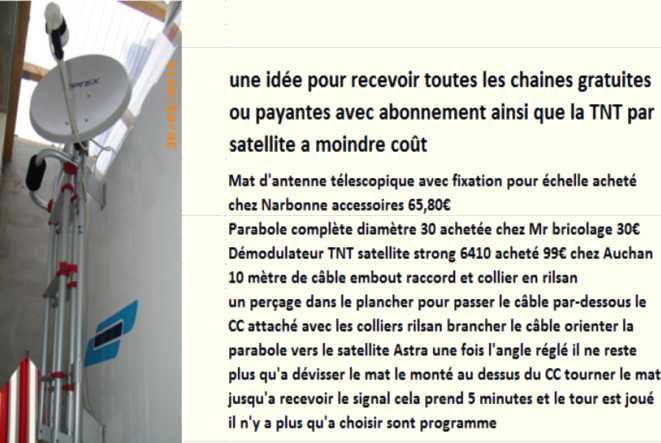

bricolade georges avec parabole montée sur porte vélospar georges 31/03/2010

emoticon


antenne vuqube

Le vuqube 08/01/2011

La VuQube est un nouveau concept d'antenne satellite qui nous vient des Etats-Unis où son efficacité, sa fiabilité et sa praticité ont été démontrées à grande échelle. Issue de la technologie des antennes satellites marines, les ingénieures ont fait évoluer les antennes "dômes" (connues dans la marine) vers un concept d'antenne satellite motorisée nomade.....

Les échanges entre VuQube et le savoir-faire de la société française DMS-Electronics, connue pour ses compétences techniques en matière de réception satellite, ont permis d'aboutir à un niveau d'efficacité remarquable de la VuQube.....

vendu chez DMS électronics  chez Mezotto 999€ avec récepteur TNTSAT Philips DSR2020MDS

éssai du vuqube sur le forum de campingcar-bricoloisirs par fredo

emoticon

Commentaires :

Message de rémi : (5/2009) pour la tnt , j'ai testé ce matin le décodeur canal+ canal sat et ça marche impec et sans changer la parabole  ni même la tête , seulement pour la parabole : inclinaison 41° et orientation 20° sud-est , il faut juste le 220v ou alors un convertisseur 150w fait très bien l'affaire.

Message de pascal : (06/2009) bonjour pour canal sat j ai pris le decodeur hd canal il fonctionne avec un transfo exterieur de 220v vers le 12 volts donc juste une prise allume cigare et cela fonctionne très bien dans le cc @plus

Message de francis : (11/2009) Réglage de l'antenne à l'aide du démodulateur Métronic. Après avoir orienté l'antenne vers le sud, je vais sur "installation" . satellite choisi : AB3 en l'occurrence . Et il y a deux jauges sur l'écran que je fais monter au maximum en bougeant l'antenne horizontalement et en modifiant l'inclinaison. Quand c'est Ok : retour en arrière dans le menu Cela vaut un satfinder

Message de urane : (03/2010 ) j'ai monté un decodeur metronic fransat carte a vie libre de passer l'antenne sur toutes les positions astra-hotbird-atlantic-ect. avec ctr. du signal.et a un disec. 99 euros chez leclerc. petit pratique leger, la conso avec un convertisseur 80w 12/220 en amp =0.9 et une télé 39cm tokai 0.9 A le tout 1.8 A .. le convertisseur de plus a des sorties 5 v pour charger des ipods ou gps ou autre et ne chauffe pas et peut etre branché directement sur le 220 du campingcar astra peut les garder ses carte de 4 ans!!!

Pourquoi j'ai sélectionné le démodulateur Métronic Fransat référencé 441601 notice Terbox 99 euros chez Leclerc marche en 220 chez vous ou en camping car avec un convertisseur 12/220 de 80 W Power Inverter (27 euros) largement puissant avec les protections tension haute et basse et une
sortie en plus de 5 V.usb,ne chauffe pas et pas de bruit. La conso est pour le démodulateur avec le convertisseur de 0,9 A et dans mon camping car j'ai une tété Tokai de 39cm qui consomme en 12 V 0,9 A soit 1A8 en tout.
Le démodulateur est multisatellites et a un controleur de niveau. De plus, chez moi, il pilote avec le diseqc ma parabole automatiquement sur tous les satellites.
Je le règle chez moi pour obtenir la numérotation des chaines. dans mon camping car a l'aide d'une etiquette collée sur le tube de ma parabole sur qui il y a
tracé le sud et les satellites je tourne la parabole sur le satellite choisi et ajuste la meilleur orientation, et élévation,et avec la télécommande affiche le numéro de la chaine.
Sur le demodulateur INSTALLATION permet la selection du satéllite,et la vision de l'orientation et de l'élévation et aussi de scanner..

Message de 04/2010 = Bonjour, Suite à diverses infos sur ce site, j'ai installé un démodulateur TNT Métronic 441631 et je vous informe que vous pouvez pointer le satellite ASTRA, en mobilité, après une installation en allant dans: MENU - Réglages - Recherche des Chaînes - Code PIN - Réception antenne et là vous retrouvez les 2 bargraphes qui sont beaucoup plus faciles à régler que d'attendre l'image qui effectivement demande environ 2 secondes avant de s'afficher, ensuite vous faites EXIT 3 fois et vous retrouvez la chaîne précédemment vue.
