Brightlock système de sécurité pour porte cellule

Le Brightlock peut se poser de deux manières différentes. ( sans modification de la cellule )

Pose du Brightlock si vous laissez votre véhicule sans surveillance ( extrait de la notice ) Le Brightlock

Après avoir fixé les pênes dormants sur les portes de la cabine (s'ils sont déjà posés : sinon, je vous conseille vivement de les poser). sortez du véhicule par la porte d'entrée de la partie habitable_ fermez et verrouillez la porte de la manière habituelle. puis recouvrez la poignée du cache Brightlock et insérez la tige de verrouillage (cette tige de verrouillage ne peut être introduite que de la manière correcte). Tournez la clé à la première ou à la deuxième position (ne forcez pas la clé jusqu'à la deuxième position), puis retirez la clé.

Pose du Brightlock si vous souhaitez rester dans le véhicule. ou dormir, etc.

brightlock le concepteurLa porte étant ouverte et la serrure non verrouillée, placez le cache par-dessus la poignée de la porte, insérez la tige de verrouillage. puis tournez la clé à la première ou à la deuxième position. Ne forcez pas la clé jusqu'à la deuxième position car la tolérance des poignées de porte varie selon le modèle. Puis entrez dans le véhicule, fermez et verrouillez la porte. Le Brightlock vous protège alors de l'extérieur pendant que vous dormez. Une fois le Brightlock en place, la porte peut toujours être ouverte comme d'habitude à partir de l'intérieur en cas d'urgence.

Si vous ouvrez la porte de l'intérieur et que. après être sorti du véhicule la porte se referme. vous n'êtes pas verrouillé à l'extérieur du véhicule parce que vous avez physiquement déverrouillé la porte au moment où vous êtes sorti du véhicule. Il vous suffit de tirer le haut du cache_ la porte s'ouvrira et vous pourrez rentrer à l'intérieur. Comme la tige de verrouillage du Brightlock est située sous la poignée de la porte, avec le Brightlock, il est pratiquement impossible de vous fermer accidentellement à l'extérieur.

Lorsque le Brightlock n'est pas requis. insérez la tige de verrouillage dans le cache. verrouillez-le. retirez la clé et placez-la dans un endroit pratique jusqu'à ce que vous en avez besoin.

Brightlock security mail       site web

concepteur du bradlock

nous avons rencontré avec michel , le concepteur du brightlock sur l'aire de fort mahon début septembre , et je n'ai pas bien approfondi le fonctionnement du système , car j'étais sur le départ , ce que je regrette , c'est de ne pas l'avoir acheté à ce moment 60€ sur le parking 80€ par correspondance d'angleterre , car c'est vraiment une trouvaille , très pratique ,ergonomique , d'un fonctionnement aisé , d'une grande sécurité , sans avoir à modifier la porte de la cellule .

le système permet l'installation porte cellule ouverte ou verouillée , donc utilisable de l'extérieur et de l'intérieur , alors qu'avec les autres systèmes du commerce ce n'est utilisable que de l'extèrieur , ou alors pour l'utiliser par l'intérieur , il faut passer par la porte du véhicule , et il y a des transformations à faire sur la porte cellule .

le cylindre utilisé est de haute sécurité ( un barillet européen sécurisé au min 25€ leroy merlin et jusqu'à plus de 100€ )

j'ai voulu réaliser un exemplaire pour éssai , l'idée est simple , la conception plus délicate , car il faut une boite solide , une grande précision pour l'ajustage du cylindre de façon à ce qu'il serre bien la poignée de la porte, je ne vous conseille pas de la réaliser si vous n'êtes pas un bon ajusteur et si vous n'avez pas d'outillage , au prix ou c'est vendu en angleterre c'est une bonne affaire .



Le brightlock d'origine est réalisé en aluminium moulé dans la masse , d'au moins 3 mm d'épaisseur d'après ce que j'ai pu entre apercevoir .

j'ai réalisé un proto d'éssai en tôle de 7/10° découpée à la scie sauteuse ( donc précisions médiocres ) mis en forme étau et marteau , brasé au chalumeau , les découpes de formes après traçage , à la perceuse portable ( je n'ai plus que celle là ) et usiné à la lime ( ronde , plate...) , avec un pied à coulisse de qualité quand même , donc outillage très rudimentaire .

secure-porte8

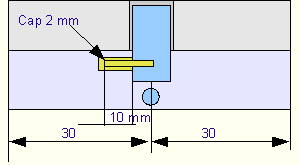

modifications sur barillet pour le centrage de celui-ci
secure-porte9

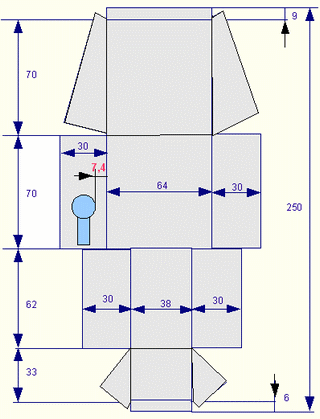

bien respecter la côte de 7,4 mm pour avoir un bon serrage de la poignée sans jeu
gabarit de découpe
gabarit de découpe
secure-porte3
barillet ouvert
secure-porte4

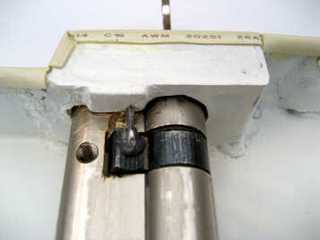

barillet fermé avec la butée d'espacement
secure-porte5

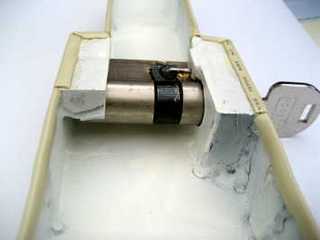

vue de la position du barillet et ses appuis
secure-porte6

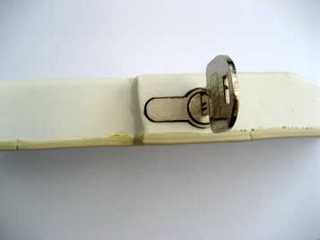

vue de coté barillet en place
secure-porte1

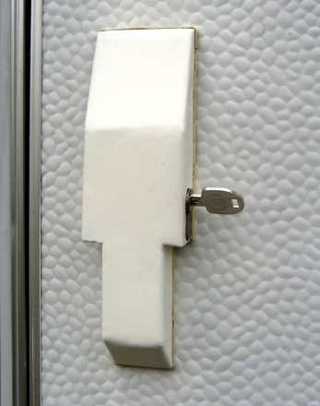

ci dessus essai de montage après pliage , à droite réalisation finale en position , j'ai mis sur le pourtour du dessous de la gaine électrique collée à la contact pour éviter d'abimer la peinture cellule .
secure-porte2

en résumé réalisation moyenne avec le matériel dont je disposais , mais les éssais montrent que l'idée est excellente , et c'est dommage que les campingcars soient équipés de barillets non sécurisés à bas prix , mais cela permet à des concepteurs comme brightlock de réaliser les sécurités nécessaires , alors si vous en avez envie commandez en un chez brightlock .

j'ai fait une vidéo d'éssai ici
