SOG maison pour Dometic CT 3000 Problème :

LeDometic CT3000 a l'inconvénient de présenter très peu de place entre la cassette et le boitier (rançon des 19l) et la mise à l'air n'est pas dessous comme sur le Thetford C250 mais coincé dans un angle haut.
Il faut donc un peu d'astuce (et pas mal de recherches) pour trouver le moyen de raccorder le système d'aspiration (qui est tout ce qu'il y a de plus classique, par le sol style SOG II ou par la porte, et qui n'est pas décrit ici)
sans modification de la cassette ni des WC comme le vrai système SOG :

Matériel

montage sog

Viens en remplacement du bouchon de mise à l'air d'origine

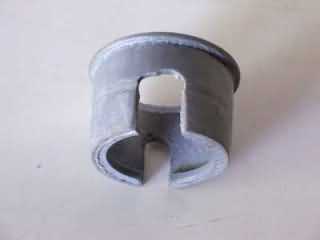

bague plastique

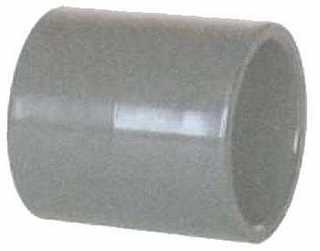

Réalisée avec un raccord FF PVC 32mm

- Le couper en longueur à 25mm et faire deux entailles opposées pour faire passer les ergots de blocage d'origine

- Réduire le diamètre extérieur à la toileémeri d'1mm environ (dépend du diamètre extérieur du raccord) pour qu'elle rentre dans la cassette :


bague modifiée

Une fois terminée

lise en place bague

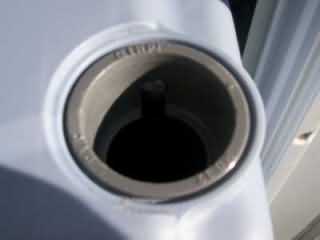

Et en place dans la cassette

bague caoutchouc

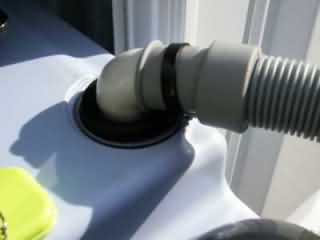

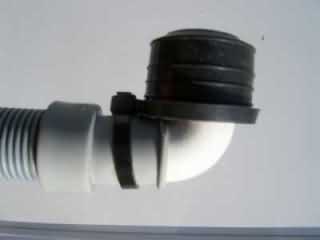

Raccord tuyau sur cassette Réalisé à l'aide d'un raccord universel caoutchouc – PVC 32mm

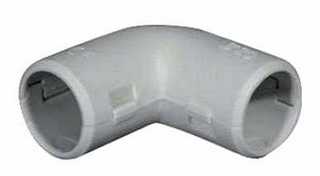

coude pvc

Et d'un coude tubeélectrique IRL 20mm Emboiter le coude et le tuyau annelé par son raccord caoutchouc prévu côté machine et le serrer à l'aide d'un collier « Colring ».

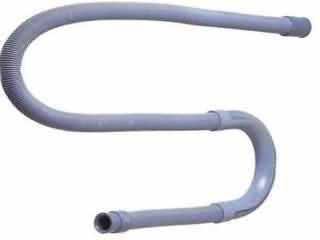

tuyau souple de machine  à laver

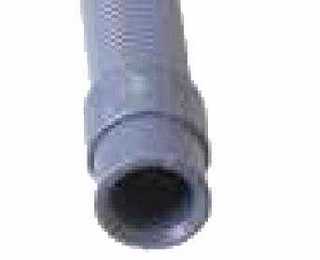

Le tuyau

raccord pour tuyau souple

le raccord côté machine

raccord terminé

Le raccord une fois terminé

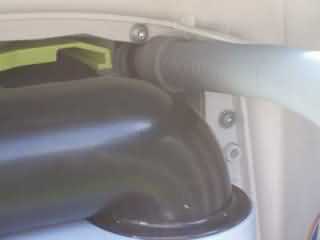

tuyau en place sur la cassette

Tuyau en place sur la cassette

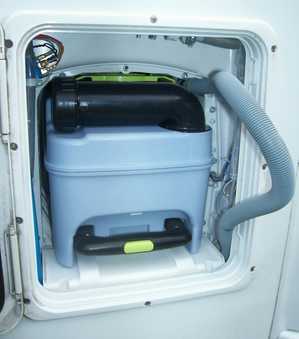

cassette en place

Et cassette en place Ca passe juste !!!

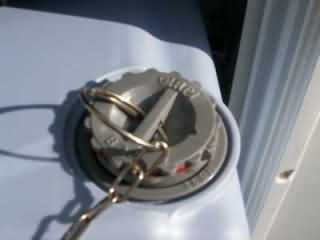

bouchon pour vidange

- Bouchon pour la vidange :
Réalisé avec un bouchon à vis PVC 32mm. Coller le bouchon sur le raccord.
Percer un trou dans le bouchon et passer un anneau. L'on peut relier cet anneau à la poignée de la
cassette avec une petite chaine pour ne pas le perdre.
Il peut être nécessaire de passer un coup de toileémeri fine sur le raccord pour faciliter l'insertion.

bouchon en place sur cassette

Le bouchon en place sur la cassette :

système de ventilation

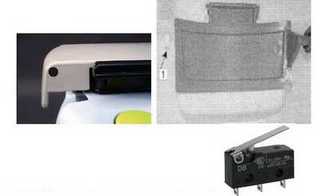

Le système de ventilation est commandé à l'ouverture de la trappe de la cassette par un petit
interrupteur à lame fixé sur le support des WC par la fixation prévue d'origine pour le système
SOG (repère 1):

Mais comme il existe plusieurs types d'ouverture pour la série CT3000, je laisse à chacun le moyen de trouver la meilleure solution.

Pour ce qui est du système de ventilation proprement dit, j'ai choisi la sortie par le plancher, plus esthétique.
J'ai récupéré la boite et les ventilateurs d'ordinateur que j'avais sur l'ancien CC (WC C250) que j'avais réalisé à partir des articles présent sur ce site.


Commentaires :

si vous avez un commentaire à formuler , , je le rajouterais sur la page

De PJPC 27/10/2017 : Avec un ventilo d’ordi ça fonctionnera très mal voir pas du tout. Ce type de ventilo (hélicoïde) est destiné à brasser de l’air et ne supporte pas les pertes en charge générés par la tuyauterie.
Il faut utiliser une turbine.
