Branchement en direct sur la batterie


problémes électriques autres que la batterie

Modérateurs : jalibo27, diamant/emeraude, petugue83



cyrille.blanchard
nouvel inscrit
nouvel inscrit
Messages : 11
Enregistré le : lun. 07 oct., 2019 16:29
prénom : Cyrille
votre campingcar : Challenger
Ville : CORMERY

Branchement en direct sur la batterie

Message non lu par cyrille.blanchard » ven. 11 oct., 2019 6:36

Bonjour,

Après quelques soucis avec mon chargeur CBE a812 qui a cramé, j'ai acheté un chargeur CBE a910-6 mais quand je débranche tous les équipements dessus, seul le frigo fonctionne. Aussi je me demandais quels étaient les risques de brancher le reste (lumières, chauffe eau, ventilation chauffage, pompe) en direct sur la batterie tout en laissant la batterie brancher sur le chargeur?

Merci d'avance



Avatar du membre
Le Baultais
grand routard
grand routard
Messages : 306
Enregistré le : mer. 23 févr., 2011 7:38
prénom : Jean-claude
votre campingcar : Mc Louis Steel 575
Ville : Fourchambault

Re: Branchement en direct sur la batterie

Message non lu par Le Baultais » ven. 11 oct., 2019 7:31

Bonjour
Dans mon CC j'ai rajouté des éléments électrique que j'ai branché en direct sur les batteries cellule et que
j'ai obligatoirement protégé par des fusibles
Bonne journée
Cordialement



Avatar du membre
radio6ulm
grand routard
grand routard
Messages : 3296
Enregistré le : mar. 23 oct., 2012 7:59
prénom : Jean Luc
votre campingcar : burstner Privilege T725
Ville : monthou sur cher

Re: Branchement en direct sur la batterie

Message non lu par radio6ulm » ven. 11 oct., 2019 9:20

salut
on ne branche pas en direct sur les batteries, mais en passant par EBL ou autres modeles



Avatar du membre
Dalton
grand routard
grand routard
Messages : 7324
Enregistré le : mar. 19 févr., 2008 19:52
prénom : Raymond
votre campingcar : Master
Ville : Trifouillis les Oies
Localisation : Lorraine Pays de Bitche

Re: Branchement en direct sur la batterie

Message non lu par Dalton » ven. 11 oct., 2019 9:28

radio6ulm a écrit :
ven. 11 oct., 2019 9:20
salut
on ne branche pas en direct sur les batteries, mais en passant par EBL ou autres modeles
Salut .

Pas forcément : dans mon cas , même pas d'EBL , juste un panneau de distribution alimenté par la batterie avec un fusible dédié à chaque circuit . Quand je vois le nombre d'EBL qui se sont suicidé , je ne regrette pas mon choix :ri :bc . Pour le pilotage d'un frigo il suffit d'avoir le bon coupleur / séparateur que , eprso , je n'ai pas non plus , puisque frigo à compression .


Vivre ce n'est pas être témoin , c'est participer . Raymond .

Master 120 Dci L3 H2 en cours d'aménagement

Avatar du membre
radio6ulm
grand routard
grand routard
Messages : 3296
Enregistré le : mar. 23 oct., 2012 7:59
prénom : Jean Luc
votre campingcar : burstner Privilege T725
Ville : monthou sur cher

Re: Branchement en direct sur la batterie

Message non lu par radio6ulm » ven. 11 oct., 2019 9:31

re
tu passe quand meme par un boitier a toi
mais j'ai lu ce qu'il avait comme CC donc j'ai supposé que ce n'etait pas un fourgon amenagé comme toi mais un CC de commerce



cyrille.blanchard
nouvel inscrit
nouvel inscrit
Messages : 11
Enregistré le : lun. 07 oct., 2019 16:29
prénom : Cyrille
votre campingcar : Challenger
Ville : CORMERY

Re: Branchement en direct sur la batterie

Message non lu par cyrille.blanchard » ven. 11 oct., 2019 9:39

Re
Oui effectivement c'est un cc du commerce mais je vais quand même me brancher en direct en mettant des fusibles entre la batterie et les différents circuits.

Merci pour vos réponses



eole8779
grand routard
grand routard
Messages : 113
Enregistré le : sam. 10 déc., 2016 17:14
votre campingcar : Adria twin 600 spt

Re: Branchement en direct sur la batterie

Message non lu par eole8779 » ven. 11 oct., 2019 9:50

Bonjour

J'ai aussi branché mon convertisseur directement sur la batterie cellule, avec un fusible 50 A adapté à sa puissance et à son circuit d'alimentation 12 Volts, car je ne savais pas où brancher sur l'EBL, ni si ce dernier supporterait la consommation de cet accessoire.



Avatar du membre
gerard férolles
grand routard
grand routard
Messages : 3712
Enregistré le : sam. 09 mai, 2009 16:52
votre campingcar : LAIKA rexosline600
Localisation : Seine et Marne

Re: Branchement en direct sur la batterie

Message non lu par gerard férolles » ven. 11 oct., 2019 11:29

cyrille.blanchard a écrit :
ven. 11 oct., 2019 9:39
Re
Oui effectivement c'est un cc du commerce mais je vais quand même me brancher en direct en mettant des fusibles entre la batterie et les différents circuits.

Merci pour vos réponses
Bonjour à tous,

EBL ou pas, il faudra bien avoir derrière la batterie tout un ensemble d'interrupteurs et de systèmes indicateurs de niveau, charge de batterie, interrupteur circuit d'éclairage et pompe à eau, etc...

Ami calmant


Ni air-conditionné, ni air-bag, juste l'air un peu c.....
CC Laïka Rexosline600, Fiat 3L, Alko(quin)

Avatar du membre
Dalton
grand routard
grand routard
Messages : 7324
Enregistré le : mar. 19 févr., 2008 19:52
prénom : Raymond
votre campingcar : Master
Ville : Trifouillis les Oies
Localisation : Lorraine Pays de Bitche

Re: Branchement en direct sur la batterie

Message non lu par Dalton » ven. 11 oct., 2019 13:16

Re

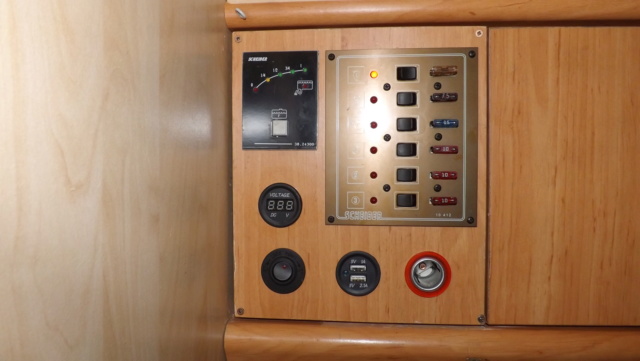

Mon installation " alimentation " se résume à ça , un tableau de distribution alimenté par 2 gros câbles venant de la batterie avec les interrupteurs et fusibles dédiés à chaque circuit :


En annexe en soute , près de la batterie , une série de fusibles pour le frigo , la liaison batterie / tableau , prise extérieure ...


Vivre ce n'est pas être témoin , c'est participer . Raymond .

Master 120 Dci L3 H2 en cours d'aménagement

Avatar du membre
radio6ulm
grand routard
grand routard
Messages : 3296
Enregistré le : mar. 23 oct., 2012 7:59
prénom : Jean Luc
votre campingcar : burstner Privilege T725
Ville : monthou sur cher

Re: Branchement en direct sur la batterie

Message non lu par radio6ulm » ven. 11 oct., 2019 14:39

re
le convertisseur direct sur les batterie c'est tout a fait normal , y a guere d'autre possibilité, il faut le minimum de longueur
50a de fusible correspond a 600w max , ce qui fait un convertisseur moyennement puissant, comme je connais pas sa puissance difficile de dire?
pour toi raymond tu as une installation maison donc tout me parait normal, mais pour une installe de conception industrielle, là je trouve pas ça logique



cyrille.blanchard
nouvel inscrit
nouvel inscrit
Messages : 11
Enregistré le : lun. 07 oct., 2019 16:29
prénom : Cyrille
votre campingcar : Challenger
Ville : CORMERY

Re: Branchement en direct sur la batterie

Message non lu par cyrille.blanchard » ven. 11 oct., 2019 15:41

Re

Donc pour rassurer tout le monde, derrière le chargeur, j'ai un panneau de contrôle pour les luminaires, la pompe et le chauffe eau ainsi que les capteurs de batterie, eau propre et eau sale. Donc je vais brancher ces trois circuits en direct sur la batterie en installant un fusible sur chaque ligne.

Merci à tous pour vos réponses.



Avatar du membre
radio6ulm
grand routard
grand routard
Messages : 3296
Enregistré le : mar. 23 oct., 2012 7:59
prénom : Jean Luc
votre campingcar : burstner Privilege T725
Ville : monthou sur cher

Re: Branchement en direct sur la batterie

Message non lu par radio6ulm » ven. 11 oct., 2019 15:49

re
par curiosité pourquoi ne pas suivre le chamin habituel puisqu'il existe?



cyrille.blanchard
nouvel inscrit
nouvel inscrit
Messages : 11
Enregistré le : lun. 07 oct., 2019 16:29
prénom : Cyrille
votre campingcar : Challenger
Ville : CORMERY

Re: Branchement en direct sur la batterie

Message non lu par cyrille.blanchard » ven. 11 oct., 2019 15:52

Re

Parce que le chargeur a910 ne fonctionne à priori pas tout à fait comme le a812 et il y a quelque chose qui m'echappe et je n'arrive pas à faire fonctionner ces trois circuits en passant par le chargeur. D'où mon idée de me brancher en direct.



Avatar du membre
gerard férolles
grand routard
grand routard
Messages : 3712
Enregistré le : sam. 09 mai, 2009 16:52
votre campingcar : LAIKA rexosline600
Localisation : Seine et Marne

Re: Branchement en direct sur la batterie

Message non lu par gerard férolles » ven. 11 oct., 2019 18:04

Re-

Le chargeur n'a rien à voir avec tout ça...
Comme son nom l'indique il ne sert qu'à charger (la batterie).

C'est donc la batterie qui alimente tout le reste.

S'il y a un problème, il ne faut pas essayer de le solutionner en créant un autre problème.
Quelles sont tes motivations ?

Ami calmant

PS pas bien compris ton premier message, qui ne donne pas les données mais apporte la solution...


Ni air-conditionné, ni air-bag, juste l'air un peu c.....
CC Laïka Rexosline600, Fiat 3L, Alko(quin)

cyrille.blanchard
nouvel inscrit
nouvel inscrit
Messages : 11
Enregistré le : lun. 07 oct., 2019 16:29
prénom : Cyrille
votre campingcar : Challenger
Ville : CORMERY

Re: Branchement en direct sur la batterie

Message non lu par cyrille.blanchard » ven. 11 oct., 2019 18:08

Re

En fait je dis chargeur mais ça fait office aussi de centrale.
Mes motivations : avoir un cc fonctionnel d'un point de vue électrique.



Avatar du membre
radio6ulm
grand routard
grand routard
Messages : 3296
Enregistré le : mar. 23 oct., 2012 7:59
prénom : Jean Luc
votre campingcar : burstner Privilege T725
Ville : monthou sur cher

Re: Branchement en direct sur la batterie

Message non lu par radio6ulm » ven. 11 oct., 2019 18:13

re
ok c'est donc totalement different si c'est une centrale , je te conseille de passer par la centrale qui a des fonctions bien determinées pour les appareils



Avatar du membre
Dalton
grand routard
grand routard
Messages : 7324
Enregistré le : mar. 19 févr., 2008 19:52
prénom : Raymond
votre campingcar : Master
Ville : Trifouillis les Oies
Localisation : Lorraine Pays de Bitche

Re: Branchement en direct sur la batterie

Message non lu par Dalton » ven. 11 oct., 2019 18:30

Re

Voilà le schéma du a 812 :

ça ressemble à ça :

Et le 910 à ça :

Modifié en dernier par Dalton le ven. 11 oct., 2019 18:33, modifié 1 fois.


Vivre ce n'est pas être témoin , c'est participer . Raymond .

Master 120 Dci L3 H2 en cours d'aménagement

Avatar du membre
radio6ulm
grand routard
grand routard
Messages : 3296
Enregistré le : mar. 23 oct., 2012 7:59
prénom : Jean Luc
votre campingcar : burstner Privilege T725
Ville : monthou sur cher

Re: Branchement en direct sur la batterie

Message non lu par radio6ulm » ven. 11 oct., 2019 18:33

re
effectivement y a rien de sorcier au cablage



Avatar du membre
Dalton
grand routard
grand routard
Messages : 7324
Enregistré le : mar. 19 févr., 2008 19:52
prénom : Raymond
votre campingcar : Master
Ville : Trifouillis les Oies
Localisation : Lorraine Pays de Bitche

Re: Branchement en direct sur la batterie

Message non lu par Dalton » ven. 11 oct., 2019 18:53

Re .

ça n'a rien à voir avec une EBL , même si ça a les mêmes fonctions . Si le frigo marche ( apparemment 4 ème fusible en partant de la gauche ) , les fusibles devraient tous être alimentés . Va falloir mesurer au multimètre où ça cloche


Vivre ce n'est pas être témoin , c'est participer . Raymond .

Master 120 Dci L3 H2 en cours d'aménagement

Avatar du membre
gerard férolles
grand routard
grand routard
Messages : 3712
Enregistré le : sam. 09 mai, 2009 16:52
votre campingcar : LAIKA rexosline600
Localisation : Seine et Marne

Re: Branchement en direct sur la batterie

Message non lu par gerard férolles » sam. 12 oct., 2019 13:38

Bonjour à tous,

Voila, j'ai compris la situation,

Cyrille a changé son bidule par un autre, puis en rebranchant toute la cablerie rien ne marche sauf le frigo. Me trompe-je ?
C'est le terme "chargeur" qui trompe, il ne s'agit pas d'un simple chargeur mais également d'un répartiteur/séparateur des fonctions principales d'un CC.
La différence avec un EBL (nom générique) ne concerne que l'affichage, avec ce matériel on navigue en aveugle...

Il semble que l'alimentation 12V qui devrait venir de la batterie cellule soit inscrit aux abonnés absent...

D'abord vérifier que les branchements sont fait commme il le faut,
ensuite vérifier TOUS les fusibles au multimètre, comme le dit DALTON chacun doit être alimenté en 12V,
et mesurer également la tension de la B cellule (directement sur ses bornes).


Sur le schéma électrique du défunt chargeur précédent, le courant issu du chargeur traverse un fusible de 15A pour aller jusqu'à la batterie. Le chargeur n'a rien à voir avec le fonctionnement du reste qui doit être conditionné uniquement par le bon état de la batterie.

Ami calmant


Ni air-conditionné, ni air-bag, juste l'air un peu c.....
CC Laïka Rexosline600, Fiat 3L, Alko(quin)

Avatar du membre
Dalton
grand routard
grand routard
Messages : 7324
Enregistré le : mar. 19 févr., 2008 19:52
prénom : Raymond
votre campingcar : Master
Ville : Trifouillis les Oies
Localisation : Lorraine Pays de Bitche

Re: Branchement en direct sur la batterie

Message non lu par Dalton » sam. 12 oct., 2019 15:11

Salut .

Ce n'est qu'un bête chargeur de batteries avec un tableau de distribution greffé dessus .


Vivre ce n'est pas être témoin , c'est participer . Raymond .

Master 120 Dci L3 H2 en cours d'aménagement

Avatar du membre
radio6ulm
grand routard
grand routard
Messages : 3296
Enregistré le : mar. 23 oct., 2012 7:59
prénom : Jean Luc
votre campingcar : burstner Privilege T725
Ville : monthou sur cher

Re: Branchement en direct sur la batterie

Message non lu par radio6ulm » sam. 12 oct., 2019 15:18

re
tout a fait c'est pour ça je dis que c'est simple a mettre en route , brancher tout , ensuite tout controler les continuités des circuits , controlés les eventuels court circuit a l'ohmetre, et en dernier mettre les fusibles un par un en controlant que chaque circuit fait bien marcher les fonctions adequates



cyrille.blanchard
nouvel inscrit
nouvel inscrit
Messages : 11
Enregistré le : lun. 07 oct., 2019 16:29
prénom : Cyrille
votre campingcar : Challenger
Ville : CORMERY

Re: Branchement en direct sur la batterie

Message non lu par cyrille.blanchard » lun. 14 oct., 2019 18:51

Re

Bonsoir,

Après avoir passé tout le week end avec mon multimetre dans mon cc, j'ai réussi à tout brancher sur la centrale. En fait le problème ne venait pas de la centrale mais du panneau de contrôle sur lequel l'interrupteur principale coupe le circuit de masse des divers appareils et moi bêtement je le branchais sur un plus.

Merci pour votre aide.



Avatar du membre
radio6ulm
grand routard
grand routard
Messages : 3296
Enregistré le : mar. 23 oct., 2012 7:59
prénom : Jean Luc
votre campingcar : burstner Privilege T725
Ville : monthou sur cher

Re: Branchement en direct sur la batterie

Message non lu par radio6ulm » lun. 14 oct., 2019 18:57

salut
bin voila une affaire resolue, merci du retour



Avatar du membre
Dalton
grand routard
grand routard
Messages : 7324
Enregistré le : mar. 19 févr., 2008 19:52
prénom : Raymond
votre campingcar : Master
Ville : Trifouillis les Oies
Localisation : Lorraine Pays de Bitche

Re: Branchement en direct sur la batterie

Message non lu par Dalton » lun. 14 oct., 2019 21:19

cyrille.blanchard a écrit :
lun. 14 oct., 2019 18:51
mais du panneau de contrôle sur lequel l'interrupteur principale coupe le circuit de masse des divers appareils et moi bêtement je le branchais sur un plus.
Salut .

Problème certes résolu , mais ça n'explique pas le montage foireux : coupure de la masse . Ce qui veut dire que les appareils et surtout les lignes sont donc sous tension en permanence avec le risque de court circuits qui s'en suit :shock: :shock:


Vivre ce n'est pas être témoin , c'est participer . Raymond .

Master 120 Dci L3 H2 en cours d'aménagement

Avatar du membre
Offtaps
grand routard
grand routard
Messages : 628
Enregistré le : lun. 24 oct., 2016 11:46
prénom : Laurent
votre campingcar : Autostar
Ville : Montpellier

Re: Branchement en direct sur la batterie

Message non lu par Offtaps » lun. 14 oct., 2019 22:39

Salut,

Ce sont les relais de coupure qui sont commandés par le moins, pas les appareils.



Avatar du membre
Dalton
grand routard
grand routard
Messages : 7324
Enregistré le : mar. 19 févr., 2008 19:52
prénom : Raymond
votre campingcar : Master
Ville : Trifouillis les Oies
Localisation : Lorraine Pays de Bitche

Re: Branchement en direct sur la batterie

Message non lu par Dalton » mar. 15 oct., 2019 10:00

Offtaps a écrit :
lun. 14 oct., 2019 22:39
Ce sont les relais de coupure qui sont commandés par le moins, pas les appareils.
Salut .

Un relai pour chaque appareil , y compris les lumières ?? :, :, . Le problème reste le même : appareil coupé , la ligne " + " reste sous tension jusqu'au relai.


Vivre ce n'est pas être témoin , c'est participer . Raymond .

Master 120 Dci L3 H2 en cours d'aménagement

Avatar du membre
Offtaps
grand routard
grand routard
Messages : 628
Enregistré le : lun. 24 oct., 2016 11:46
prénom : Laurent
votre campingcar : Autostar
Ville : Montpellier

Re: Branchement en direct sur la batterie

Message non lu par Offtaps » mar. 15 oct., 2019 14:01

Re,

Bizarre, mon message a disparu :v

Les relais sont dans la centrale, ça ne pose pas de problème.
Par exemple :
relais centrale.png
En haut le tableau de commande, en bas la centrale.
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.





Répondre

Retourner vers « problèmes électriques »
