Montage d'uneéolienne par Christian



INSTALATION D UNE PETITE EOLIENNE SUR UN PORTE VELO

LISTE DU MATERIEL

  • Uneéolienne Rutland 503 (fig.1)
  • un régulateur H.R.S 503 (fig.2) .
  • Un mat télescopique en alu ou inox , deux tubes emboites de 1m.20 (fig.4) .
  • Une chute de téflon ou matériel similaire 250 X 40 X 80 mm ( fig. 5).
  • Un interrupteur 10 Ampères pour couper le 12 volts quand le camping car est remisé .
  • Câble souple 3 X 2, 5 ou 4 mm .
  • Dominos, Scotch, Embouts .
  • 5 boulons inox de 6 mm ,et 1 de 8 mm.
  • 10 cm de tube eau pour faire coulisser le câble dans la carrosserie du CC .
  • Mat télescopique pour ma part récupérés sur un présentoir de magasin avec vis de blocage fig.4).
  • Et un anneau pour la fixation basse soudé sur un boulon de 8 mm x100 mm qui vient traverser les 2 montants du porte vélo (fig.6) .si le mat n'est pas au diamètre 31 mm, l'on peut mettre un manchon entre le haut du mat et le tube de fixation de l'éolienne.

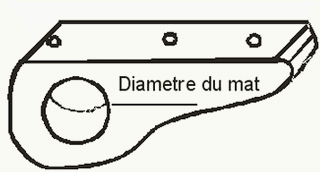

  • A l'aide du téflon fabriquer la pièce de fixation haute, important percer la pièce exactement a la dimension du mat, la fixer a l'aide d'une cornière alu sur le porte vélo (fig.5)

UNE EOLIENNE RUSLAND 503
eolienne 503
Fig 1

UN REGULATEUR HRS503 LE PLACER A LA VUE POUR VOIR LA CHARGE
régulateur hrs503
Fig 2

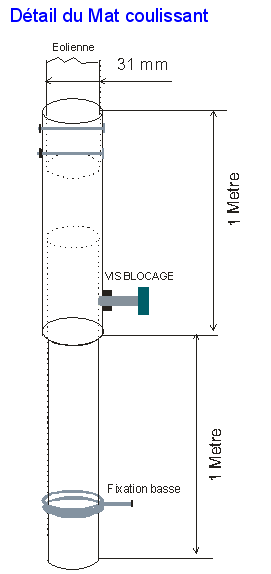

mat télescopique
Fig 4

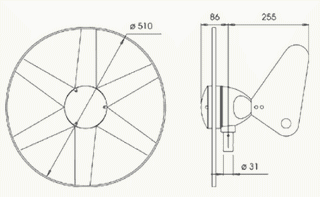

dilensions de l'éolienne

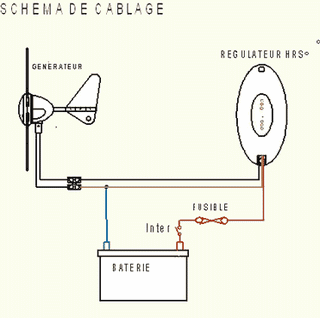

shéma de cablage
figure 5 du montage
Fig 5

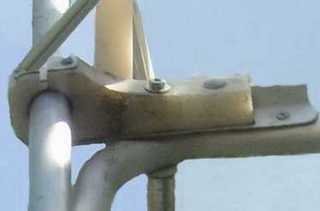

support du mat coulissant

support du mat coulissant
Fig 5
fig 6
Fig 6
embout  à l'intérieur du mat
Fig 7
fig 8
Fig 8

Après avoir fixé le mat télescopique , raccorder l'éolienne a l'aide de soudures, et gaine rétractable .Placer l'éolienne au bout du mat , 2 boulons de 8 sont prévus. Mettre un embout en bas du mat (fig.7) .

Percer en diagonale la carrosserie vers le bas pour ne pas que l'eau rentre , coller le tuyau a la sika ,passer le fil dans le bout de tuyaux pour qu'il puisse coulisser, quant on monte le mat. Laisser du mou dans le caisson .

Brancher le 12 volts au plus court ,(je l'ai branchée a la sortie du chargeur) en passant par le régulateur, le placer a la vue pour voir la charge . Il a des indicateurs a led de tension de remplissage du statut de batterie.

J'ai ajouté un petit tube en diagonale voir ,(fig.6) ainsi qu'un tendeur pouréviter les vibrations Produit 25 w a 19 noeuds, Produit 60 w, a 50 noeuds. Pas très puissante mais appréciable. La turbine! est un bâti simple d'injection de 6 pales protégées par un anneau externe (cercle) .
Le diamètre de turbine de 510 mm .Diamètre du tube de fixation 31 mm. Pour le montage, le rotor doit pouvoir s'orienter librement à 360 °. Poids : 5 kg. Livrée avec dispositif de fixation pour le montage sur le mât et notice L'éolienne Rutland 503 elle est petite 51 cm de diamètre . il faut déj à un bon petit vent pour qu'elle charge ,quand on est au bord de mer pas de problème , je l'ai vue charger entre 3 et 6 ampères ,elle n est pas bruyante , avec son entourage ce qui la rend plus solide .
Je la baisse et elle vient reposer dans un sabot téflon creusé en demi lune (fig.8),qui la bloque .
Je suis satisfait ,petit complément de charge, c'est quand m ême un gadget , c'est loin de valoir un panneau solaire!!
Peut être mettre la Rutland WG 913 elle fait 90 cm de diamètre ça commence a faire grand , il faut que la fixation soit pour ??. aussi les air x encore plus grande.

Le prix dans les 500 €

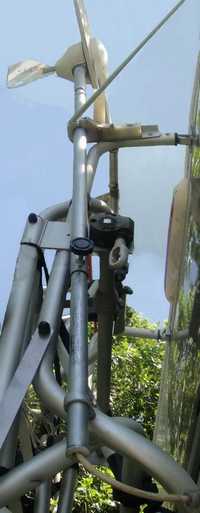

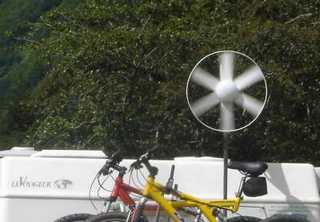

éolienne position haute en action
éolienne position haute

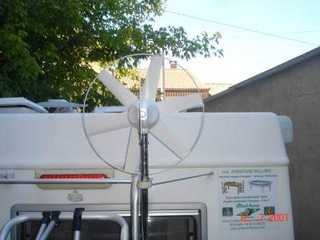

éolienne baissée elle dépasse de 20 cm
éolienne baissée
Fig 6
barre de renfort

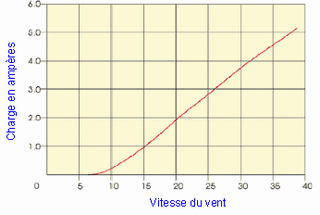

photo du montage complet Fig 8 tableau de charge

Gau christian mail site web

emoticon

Coupleur répartiteur manuel

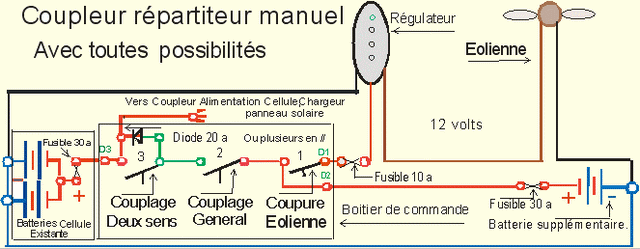

shéma du coupleur par christian

C'est la suite du montageéolienne j'ais montée cette batterie supplémentaire pour la charger avec l'éolienne puis par le biais des diodes on charge si l'on veut la batterie principale l'on peut aussi la garder en secours.

Les commandes: par le troisième (3) inter l'on peut aussi coupler les 3 batteries, le deuxième (2) inter dissocier le tout, le premier (1) pour couper l'éolienne.

Matériel:

  • une batterie décharge lente <80> A. conducteur: 3 x 4²
  • 3 inters bipolaires 15 A, diodes de puissance, domino, fusibles, soudure

Le montage est assez facile

Ne pas se tromper au montage du tableau de commande,

  1. Les 3 inters bipolaires shunter les contacts 2 x15 A =30 A
  2. Mettre les diodes en parallèle ou une diode de puissance,
  3. Souder la diode la bague (cathode) vers les batteries cellule
  4. Suivre le schéma ci-dessus pour ma part j'ais mis un pont redresseur dont je me sert que d une partie plus 3 diodes en parallèle
  5. (D1)Domino 1 en bas vers éolienne en passant par le régulateur
  6. (D2)Domino 2 du milieu vers batterie cellule
  7. (D3)Domino 3 en haut vers batterie supplémentaire

( à savoir qu'il y a une chute de tension de charge dans la diode)

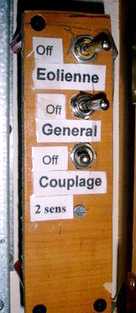

Boîtier de commande voir schéma et photos

shéma de montage d'une diode montage du circuit

Gau christian mail site web

montage des diodes vue du tableau de face
