utilisation simplifiée d'un controleur multimètre .


controleur courant que l'on trouve dans les grandes surfaces ou les magasins de bricolage mesure tension continu( 200mv à 200v) --- mesure tension alternative (secteur)( 750V et 200V) mesure de la résistance d'un circuit de sa continuité ou coupure ( ohmmètre ) mesure de l'intensité , des transistors , des diodes ( nous n'en parlerons pas ) nous allons voir l'utilisation simplifiée necessaire à un campingcariste ...		 controleur multimètre pile et fusible

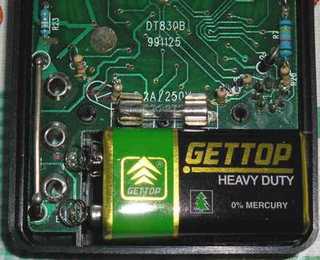

pour démonter l'arrière du controleur , 2 vis seulement... vous pouvez changer la pile de 9v , en la remettant dans la bonne position ( + et - ) vous pouvez changer le fusible , ( en cas de fausse manoeuvre )
controleur

position du controleur pour mesurer du courant alternatif ( secteur , mettre sur 750V ) ~~ ...		 mesure courant alternatif

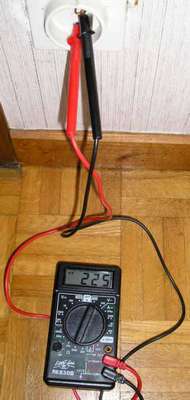

mesure en cours , il n'y a pas de polarité pour les fils en alternatif , pas de sens de branchement( 225V )..
controleur

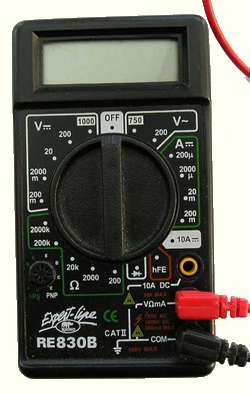

position du controleur en ohmmètre ( pour voir si un fil est coupé par ex )...		 fil coupé

branchement pour voir la continuité , la résistance est de 0 , donc c'est bon c'est que le courant passe...

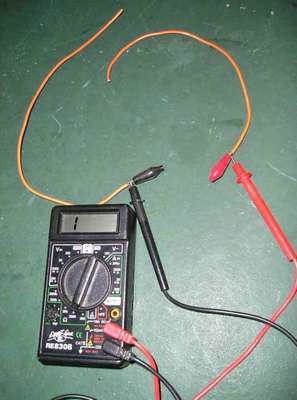

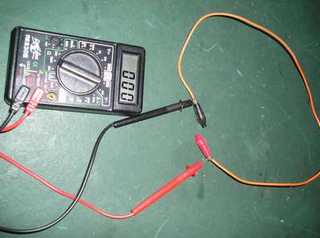

branchement pour voir la continuité , la résistance est sur 1 , donc c'est mauvais , le fil est coupé...		 controleur

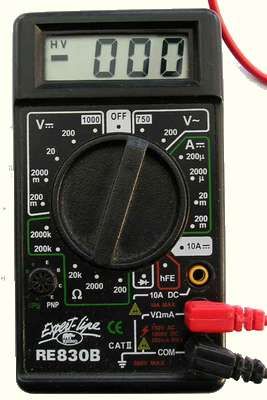

branchement controleur en position 12V continu ( pour batterie par ex , mettre sur la position 20V , position toujours supérieure à la tension à mesurer)...
mesure de tension d'une batterie

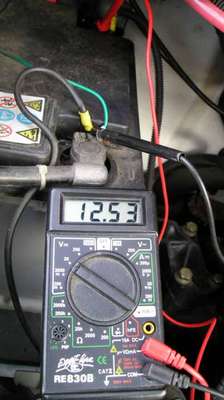

mesure de la batterie de mon campingcar , le fil rouge (+) relié au (+) batterie et le fil noir (-) relié au (-) batterie résultat 12,53V , c'est bien si vous inversez les fils noir et rouge vous obtiendrez -12,53V , ce n'est pas grave		 controleur

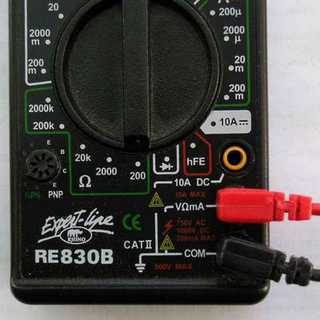

branchement pour voir la mesure d'ampérage la consommation par ex de votre télé, le fil noir est sur commun le rouge sur la cosse 10A

mesure d'intensité

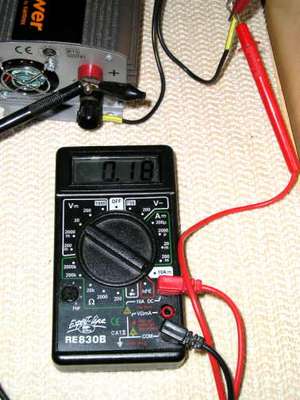

mon téléviseurétant en 220v je me sert d'un convertisseur 12/220V de 300W ,branchement du controleur fil rouge sur le +12V et noir sur l'entrée + 12v du convertisseur vous remarquerez un courant à vide sans téléviseur de 0,18A soit 180mA , c'est la consommation du convertisseur .		 mesure d'intensité

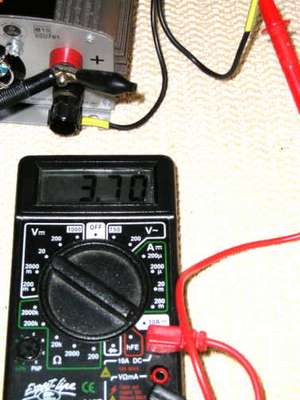

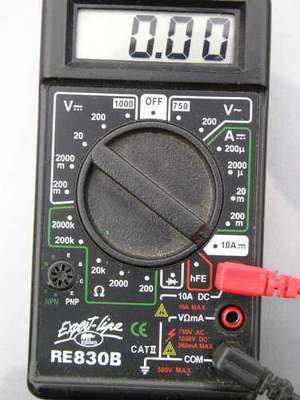

téléviseur en marche , la consommation est maintenant de 3,7A soit 3,7Ax12,5V = 46W , c'est une vieille télé 220v en 36cm , mais l'image est excellente . regardez bien mes branchements et n'oubliez pas de mettre le fil rouge sur 10A ou plus selon controleur , et n'essayez pas de mesurer des courants supérieurs à 10A sinon le fusible saute et peut être aussi le controleur .
controleur

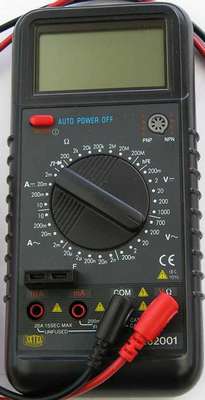

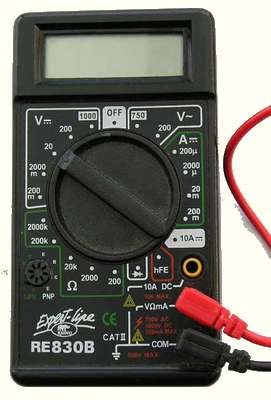

le multimétre que j'utilise , il est un peu plus complexe , mais pas necessaire pour faire du simple dépannage sur campingcar
maintenant vous allez pouvoir vous dépanner vous m ême ....
