L'éclairageéconomique dans un campingcar ( mars 2008 )

Share

Offres diverses , remises , de la part de sociétés , avec achats groupés ou non .

La société Energy-Led

http://www.energy-led.com/

Nous fait connaitre qu'elle a décidé d'accorder des remises spéciales aux colistiers du forum
  • avant tout , pour l'économie d'énergie à bord , et la préservation des batteries cellules , c'est une démarcheécologique pour les autres et pour vouségalement.
  • pour le confort interne , plus besoin de se préoccuper pour savoir si l'on peut mettre 2 ou 3 lampes (équivalentes en puissance 20w ) en m ême temps ( 4 lampes de 2,5w = 10w de consommation, 1 seule lampe halogène 20w en conso )
  • leséclairageséconomiques à leds ont une durée de vie d'environ 30 000 à 50 000 heures , mais elles ont un prix relativementélevé , donc ne pas compter sur la rentabilité ou l'amortissement .

je vais simplement faire un compte rendu simple et pratique sur les leds , et l'utilisation que l'on peut en faire pour l'éclairage dans un campingcar .

Il existe de nombreux types de leds , je ne vais vous montrer que les leds classiques :

  • les leds de 3 mm , 5 mm , 10 mm de diamètres en différentes couleurs et puissance , nous ne nous interesserons qu'aux leds blanches .
  • les leds de puissance
  • les cartes ou spots du commerce utilisables pour le campingcar .
led classique

les leds classiques :

Ces leds sont polarisés ( + et - ) donc attention aux branchements :

  • tension de fonctionnement en classique 1,6v à 2 , 7v consommation max 20mA , donc si vous voulez monter une led comme témoin en 12 v par ex prévoyez une résistance en série de 12v:0,020A = 600 ohms , prévoyez 1k

  • classiques de puissance , tension de fonctionnement entre 2,9v et 3,5v courant 20 ma à 100 ma pour certaines

  • attention à l'angle de rayonnement très important pour l'éclairage , il va de 20 ° à 150 ° , prévoyez 120 ou 150 ° .

  • ces leds peuvent être montés en série par ex en courant 2v en prévoir 7 en série sur une alimentation 12 à 13v , sans résistances , vous pouvez en mettre un nombre très important , il suffit de faire le calcul simple du dessus , c'est uniquement une question de place ( sur un circuit rond carré ....) et de les mettres en // et série .

  • intensité lumineuse variant de 1500 mcd à 22000 mcd ( mcd = millicandelas )
  • si vous voulez faire vous m ême des montages , regardez bien le prix de revient de votre montage , et le prix coûtant dans le commerce souvent moins cher , c'est logique , les fabriquants achètent les leds par milliers .

les leds de puissance :

led de puissance

Ces leds sontégalement polarisés ( + et - ) m êmes précautions pour les branchements .

  • il en existe de nombreux types , certaines ont besoin de refroidisseur ( comme sur la photo de gauche ) .

  • la tension d'alimentation varie de 3,2v à 3,8v avec une consommation de 350 mA à 1000mA, et des intensités lumineuses variés de 100 à 240 lumens , actuellement , avec des angles de diffusions de 130 ° environ .
  • m ême montage que les classiques ,éviter d'utiliser des résistances pour faire chuter la tension , c'est une perte d'énergie pure , transformée en chaleur , privilégiez les associations en série , par ex 4 leds ou 5 en série sur 12v , tous les montages sont possibles , ou avec une alimentation à découpages ( appelée aussi régulateur ).

intensités lumineuses :

  • le candela ou millicandela ( cd ou mcd )
  • le lumen

1 cd = 12,57 lumens = 1,46

source lumineuse Intensité lumineuse (Lumens) Efficacité lumineuse (Lumens / Watt)
bougie 12 lm -
ampoule incandescente 100w 1370 lm 13,3 lm /w
Lampe halogène 25 W 500 lm 20 lm/w
Tube fluorescent 8 W 520 lm 65 lm/w
Leds de puissance actuelles (2008) 100 lm à 240 lm 89 lm/w

led de puissance de 100 lm pour 0,350Ax3,2V= 1.12w soit 100lm :1.12w = 89 lm/w


tableau de température des couleur

tableau de température des couleurs provenant du site wikipédia

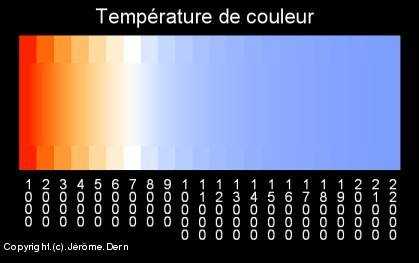

La température de couleur s'exprime en Kelvin (0 °K = -273,15 °C). Elle caractérise la répartitionénergétique du rayonnement au sein des différentes longueurs d'onde constituant le spectre d'émission de la source lumineuse.

exemples de couleur d'éclairage chez led-fr

éclairage mantaga
Les cartes ou spots du commerce interressants pour campingcars . (14.mars.2008 )
led mantagua

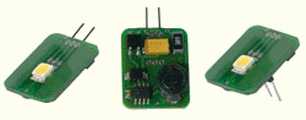

les leds Mantagua , directement adaptables sur vos campingcars , sans polarités , vous avez différents types en G4 .

Fruit d'une Recherche et Développement poussés, de plusieurs années d'expérience, d‘une grande écoute des utilisateurs et de très nombreux tests sur « le terrain » , leséclairages LEDs MANTAGUA® s'appuient sur une conception électronique soignée .

  • G4 20 , 51 lumens , angle 120 ° 1,8W de consommation ,équivalent 5w halogène
  • G4 30 , 74 lumens , angle 90 ° 1,8w ,équivalent 10w halogène new
  • GU4 , 74 lumens , angle 60 ° sur 360 ° 10w 1,8w carte ronde new
  • Des spots à LEDs: 74 lumens , 10w blanc chaud new

35 € .

led ga

cette ampoule Spot qui ne consomme que 2 watt.

Elle fonctionne avec un nouveau type de leds très lumineuses ne nécessitant que peu de place d'ou un gain important dans la taille de l'ampoule.

Son culot standard vous permettra de remplacer n' importe quelle ampoule au format G4 et sa petite taille vous permet de la placer ou vous voulez. La diffusion de l'éclairage est réellement parfait grace à l'utilisation de LEDs superflux High Power offrant un angle de 150 ° soit presque un angle plat.

Elle délivre une puissance d'éclairage proche de 10~15 watts classiques pour une consommation ridicule comparée aux ampoules standards.

Diamètre de l'ampoule: 2.6cm
Longueur totale pins inclus : 3.3cm

Epaisseur totale: 1.4cm chez ampoule-leds 12,95 € (10/2008)

energy led de 10w

vue chezénergy led , une multitude d'ampoule G4 ( 17 ) pour remplacer vos halogènes 10w consommation de 1w à 1,8w puissance de 50lum à 95 lum 120 ° de 5,95 € à 13,95 € energy led

led narbonne

les leds Narbonne accessoires directement adaptables , sans polarités , en G4 ( 2 modèles ) aucun renseignement technique .

  • G4 50 lm 12,90 €
  • G4 90 lméqui 10w halogène 15,90 € ( données de narbonne , je n'ai pas contrôlé )

bandeau  à ledbandeau leds
bandeaux à leds 12v , voir la réalisation sur le forum de leclown08 ,vous trouverez ces bandeaux lumineux entre autre chez leroymerlun : 5m pour 80 € pour intérieur ref : 67583292 ( 02/2011 )

carte 60 leds

03/2008

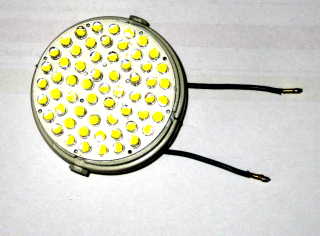

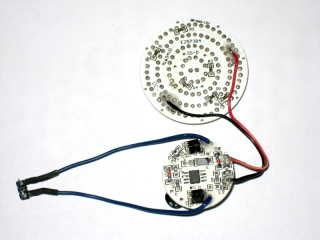

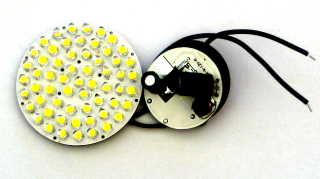

carte 60 leds circulaire de 44mm avec le régulateur 12v , sans polarités vu chez ampoule-leds .

  • angle diffusion 120 ° consommation reelle 2,5w (12,5v x 0,2A ) , il peut y avoir quelques petites différences en + ou - suivant les cartes .

  • donnée pouréquiv 30w en rendu lumineux , réel estimé à environ un bon 20w

11,95 € (02/2011)

L'éclairage LED ne varie pas d'intensité m ême en cas de décharge de la batterie grâce au régulateur de tension quiéquipe ces cartes à LED ( voir site ampoule leds ).
pour info : la tension de sortie régulée est de 30v sur ce montage

montage 60 leds

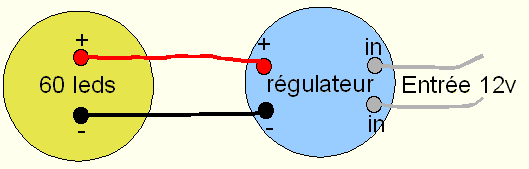

si vous recevez la carte 60 leds avec des fils coupés , voici le shéma de montage , à souder avec un fer fin .


carte 150 leds

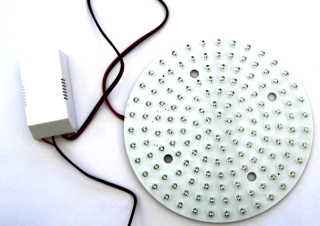

carte circulaire de 165 mm de 150 leds avec régulateur 12v, il faut respecter la polarité ( + et - ) , vu chez ampoule-leds . existe en rectangulaire 120 leds

  • angle diffusion 120 ° consommation théorique 6w , reelle 11w ( 12,5vx0,9A ) , il peut y avoir quelques petites différences suivant les cartes .

  • donné pouréquiv 45w en rendu lumineux , réel estimé à environ 45wégalement , forte luminosité .
une ampoule halogène de 20w consommation reelle 12,5vx1,7A = 21.25w

29,95 €

Montage de la carte circulaire de 150 leds :

montage carte  à leds

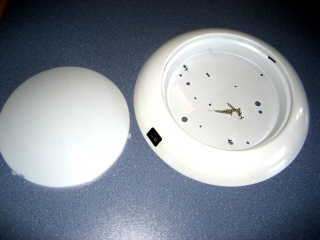

après démontage du globe , j'ai rallongé le cablage
montage carte  à led 2
j'ai enlevé la prise pour l'halogène quiétait serti
montage carte  à led 3

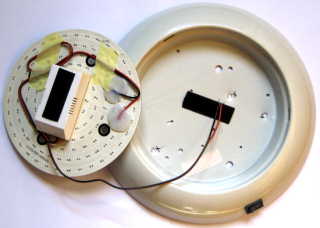

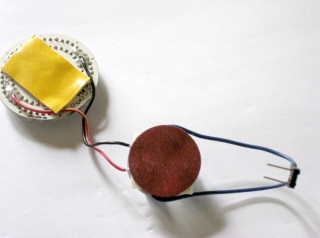

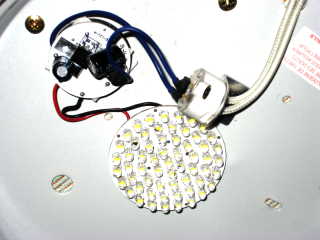

préparation de la carte , au dos de la carte est collé au double scotch le régulateur , qui lui m ême viendra se fixer sur le scratch du globe après fixation au plafond .
montage  carte 150 leds
carte monté fixé au scratch

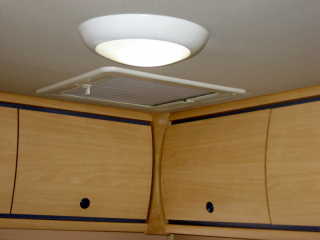

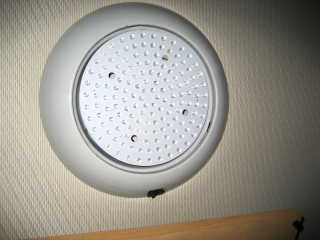

lumiere en fonctionnement
montage terminé , je gagne 50% sur la consommation , je pensais gagner plus ( 11w pour 6w donnée ), par contre pour l'éclairage , je pensais que la pubétait surfaite 45W , mais non , ç à boost .
montage carte  à led 4

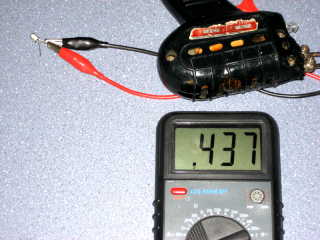

mesure de la luminosité ambiante avec un phototransistor , pour avoir un aperçu des différentes sources de lumière testées . mais on se rend contre de visu de la puissance de l'éclairage par comparaison

Montage de la carte circulaire de 60 leds pour les spots:


démontage spot
le démontage est très facile , on enlève la coupelle le cache coupelle et la lampe halogène .

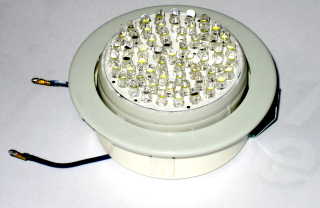

montage platine 60 leds
la carte est montée et collée au silicone sur l'emplacement d'origine du spot , vous remarquerez en bout de fils les entretoises de contact d'origine que j'ai soudées .

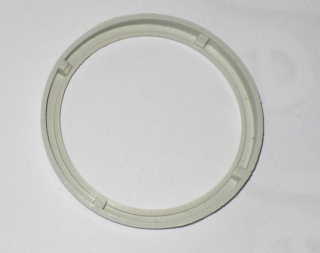

cache coupelle 1
cache coupelle
cache coupelle 2

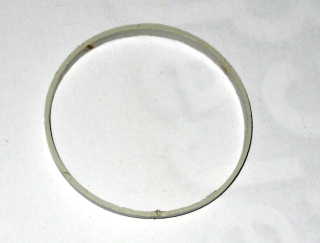

cache coupelle modifié pour être adapté à la carte , suivant le diamètre interne de votre spot , ce n'est pas toujours necessaire d'éffectuer la découpe .
montage dans le spot terminé
le spot est pr êt à être branché et remis en place .
montage final de la 60leds

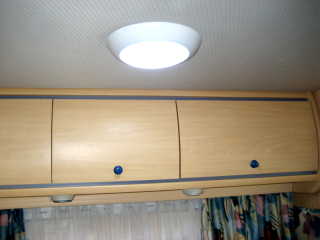

spot de dinette en place avec 60 leds 2,5w pour 20w de luminosité . et vraiment l'équivalent de 20w

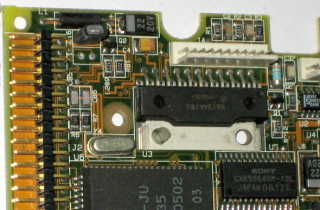

circuit imprimé pour récupération de pièces
récupération de la barette à gauche , sur de vieux ci .
récupération de barettes

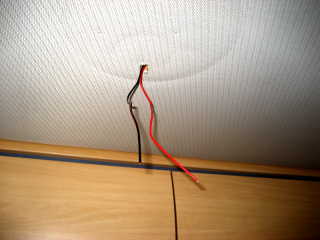

préparation pour le branchement des leds sur la prise halogène existante , prévoir un point de glu sur le plastique pour bloquer les picots .
préparation 1
j'ai eu la désagréable surprise de voir tous les fils coupés à l'ouverture du colis , donc recablage , et point de colle pouréviter la casse des fils , montage des picots pour branchement à la place de l'halogène .
préparation 2
pour les branchements , c'est comme le port salut c'est marqué dessus donc facile , ensembleéquipé de double scotch pour la fixation définitive .
montage sur hublot
collage en place sur son emplacement et branchement sur la prise halogène que j'ai tournée de 90 ° .
montage achevé
rendu final un bon 20w pour 2,5w de consommation .

Régulateurs à découpages utilisés pour alimenter les leds (, 2 exemples )

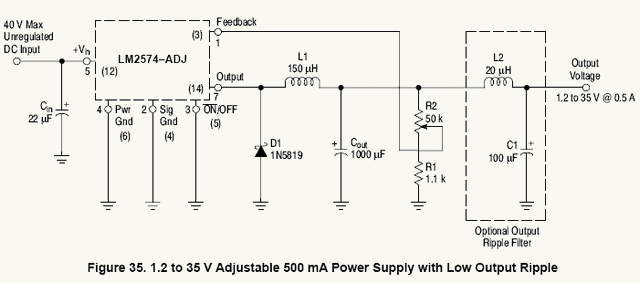

shéma de fonctionnement LM2574 adjuste
ex de régulateur à découpage ( pas de perte en chaleur ) , par ex le LM2574N-adj en dil08 ou so16w

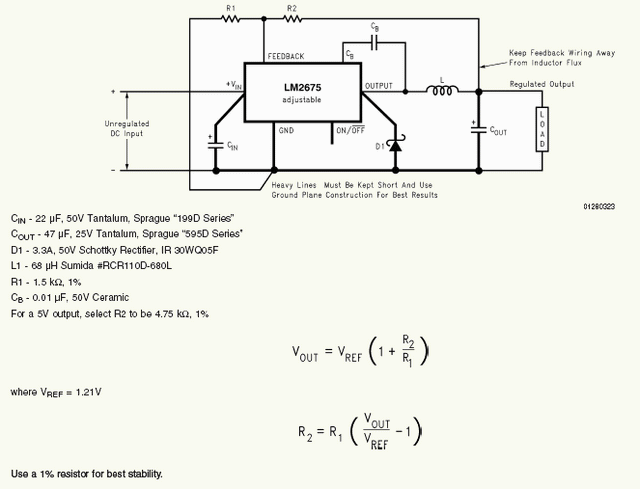

circuit utilisant le lm2675shéma du lm 2675 ajustable
ou un LM 2675 très simple d'utilisation

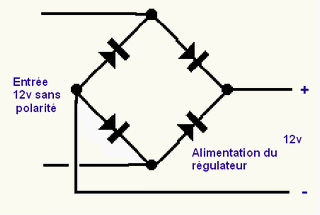

pont de diodes
commentéviter la polarisation de votre branchement en 12v , c'est très simple avec un pont de diodes à l'entrée (puissance à choisir à partir de la consommation demandée ) .

conclusions :

  • avant de conclure , j'ai fait des tests de luminosité* avec un phototransistor , pour donner un aperçu de la puissance d'éclairement ( je n'ai pas bougé l'angle d'éclairement du phototransistor , dans le coin de la dinette )
    1. mesure de lumière en plein jour campingcar sous abri (préau ) le phototransistor nous indique 437mV
    2. mesure de nuit avec la G4 2 de mantagua 10 mV ( relativement sombre , fatigabilités pour lireéquivalent 5w )
    3. mesure de nuit avec la carte 60 leds , 45 mV ( très bonéclairageéquivalent 20w )
    4. mesure de nuit avec une ampoule halogène 20w 345 mV ( très bonéclairage )
    5. mesure de nuit avec la carte 150 leds , 102 mv (éclairage excellent très lumineuxéquivalent 45w )

les puissanceséquivalentes annoncées sont réelles sauf pour la 60 leds quiéclaire quand m ême comme une 20w halogène , par contre la consommation de la 150 leds est plus importante 11w qu'annoncée 6w , mais vous avez unéclairage 2 fois supérieur , pour une consommation 2 fois moindre .

vous pouvez bien sur imaginer plein de systèmes à base de leds , je pense que l'avenir proche nous apportera de nouvelles configurations et plus de performances encore .

*les test de luminosité sont différents pour les halogènes et l'éclairage à led , qui n'entre pas dans les m êmes longueurs d'ondes , et l'angle de diffusion est différent aussi , donc à relativiser , mais on voit quand m ême lesécarts d'éclairement .

  • G45 20 de 10mvéqui 5w -----------> 1,8w
  • 60 leds de 45 mvéqui 20w --------> 2,5w
  • 150 leds de 102 mv équi 45w-----> 11w donnée pour 6w !!

mais le plus simple c'est de tester de visu la différence d'éclairement , pas besoin de luxmètre , ( vous branchez votre g4 20w et ensuite la led ou les leds en question et la comparaison est très vite faite )

attention : pour la 150 leds , ne pas enlever le régulateur
je vais certainement démonter le régulateur pour modifier le reglage de la tension de sortie.... et par la m ême de la consommation .

.....pour les BA15S sur le plafonnier de cabine et l à surprise, pas de fonctionnement. Après contact avec Energy Led, il s'avère que le + se trouve sur le culot et non en bout de la lampe.... Il faut donc croiser les fils sur le support de la lampe .....

vous savez tout maintenant sur les leds , à vos fers à souder pour vos réalisations.........

Installation d'érick

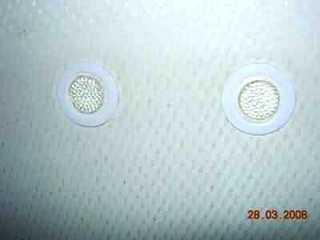

intallationérick 1 intallationérick 3
intallationérick 2

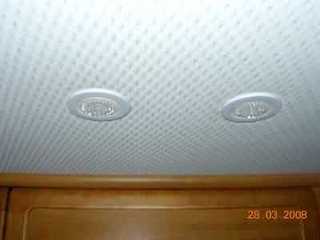

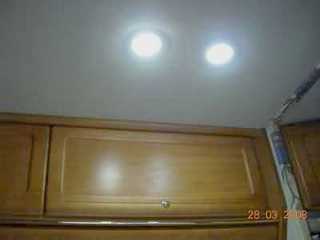

je viens de finir mon installation de lampes leds,j'en ai donc installé 2 au dessus de la table de cuisine et je dois avoué que je suis agréablement surpris de l'éclairage.
J'attends un peu voir la première sortie ce que ça donne puis j'en commande ensuite 6 pour la chambre, la salle d'eau, et sous l'évier puis pour les spots on verra.
La batterie affichait 12,9 volts à 16h15 et à 21h15 elle affiche 12,8 volts avec les 2 lampes allumée c'est super!!!!

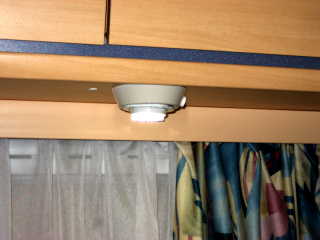

Par contre pour le montage j'ai remplacer mes spots par des appliques de spots nu sans verre et ampoule que j'ai pris chez brico dépot 2 € pièces et j'ai donc retourner avec une paire de pince les ressorts de fixation quiétaient trop long et ensuite pour ne pas que l'ampoule passe au travers j'ai découpé une rondelle de largeur7 millimètres dans un tube pvc plomberie de 60 millimètre de diamètre que j'ai collé sur le fond de l'applique sur laquelle j'ai collé l'ampoule.

voir la réalisation de rené ici

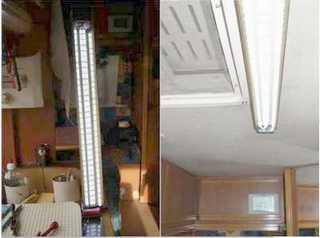

recycler un tube 12 V avec du ruban led par georges 04/2013

Remplacer un tube 8 W ET interrupteur HS par du ruban led.

astuces georges

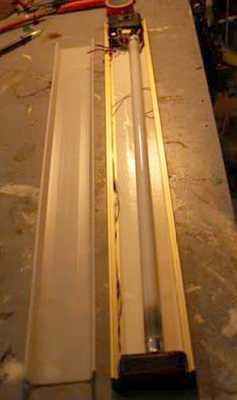

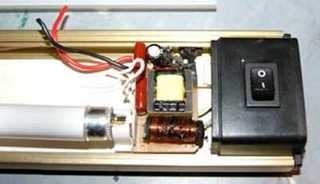

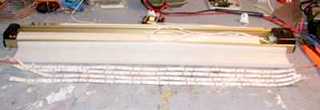

Démonter le tube et le circuitélectronique.

astuces georges

astuces georges
astuces georges

astuces georges

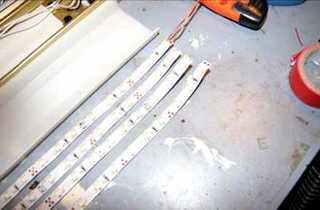

souder les sections de ruban en faisant attention à la polarité , coller les rubans par leur double face sur une bande double face de moquette , raccordez l'interrupteur .
astuces georgesastuces georges

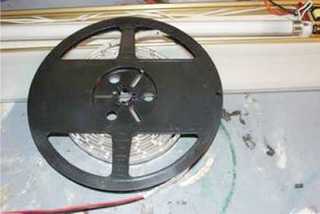

préparer les rubans en les coupant à la longueur , en sélectionnant la section de raccordement à souder
astuces georges
faire unéssai sur table pour voir si tout fonctionne correctement .
astuces georges

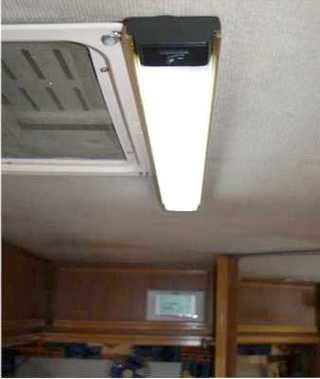

avec le cache

Il n'y a aucune comparaison avec un tube , La luminosité est 10 fois meilleure .
